Scan to BIM kết hợp dò ngầm hạ tầng – Trường Quốc tế RMIT Quận 7
3DSCAN đã triển khai dự án Scan to BIM kết hợp dò ngầm hạ tầng kỹ thuật và khảo sát địa hình tại Trường Quốc tế RMIT, Quận 7, TP. Hồ Chí Minh, trên khu đất 10 ha với 35.000 m² quét chi tiết. Ba công nghệ được dùng song song: Leica RTC360 quét laser 3D phần nổi, GPR (Ground Penetrating Radar) dò sóng siêu âm tuyến ngầm ở độ sâu 0,3–5 m, và thiết bị dò tín hiệu điện EM Locator xác nhận vị trí cáp, ống kim loại. Toàn bộ dữ liệu được hợp nhất trong một mô hình Scan to BIM ở mức LOD 300, hoàn thành trong 10 ngày, phục vụ thiết kế cải tạo và mở rộng hạ tầng kỹ thuật của khuôn viên trường.
Liên hệ tư vấn Scan to BIM & dò ngầm
1. Bài toán: thiết kế cải tạo trên khuôn viên đang vận hành
Mục tiêu dự án là dựng mô hình 3D toàn diện cho khuôn viên Trường Quốc tế RMIT, gồm đồng thời kiến trúc, kết cấu, hệ thống kỹ thuật ngầm và địa hình hiện trạng, làm cơ sở cho thiết kế cải tạo – mở rộng hạ tầng kỹ thuật và quy hoạch tổng thể. Một bộ dữ liệu chỉ mô tả phần nổi không đáp ứng được yêu cầu này.
Lý do nằm ở bản chất công việc cải tạo: mọi hạng mục bổ sung hạ tầng — thêm tuyến cấp điện, cấp nước, thoát nước, viễn thông, mở rộng sân bãi — đều phải đào xuống một mặt bằng đã có tuyến ngầm đang hoạt động. Thiếu dữ liệu không gian ngầm, thiết kế buộc phải giả định, và giả định sai sẽ thành va chạm tuyến điện hoặc tuyến nước khi thi công.
- Địa điểm: Trường Quốc tế RMIT, Quận 7, TP. Hồ Chí Minh.
- Tổng diện tích khu đất: 10 ha (100.000 m²).
- Diện tích quét chi tiết: 35.000 m², gồm tòa nhà, sân, khu cây xanh và hệ thống kỹ thuật.
- Thiết bị: Leica RTC360 (laser scan 3D), GPR, EM Locator, GNSS RTK.
- Mục đích dữ liệu: thiết kế cải tạo, bổ sung hạ tầng kỹ thuật, quy hoạch cải tạo cảnh quan.
2. Lựa chọn phương pháp theo từng lớp dữ liệu
Không thiết bị nào thu được cả ba lớp dữ liệu nêu trên. Laser chỉ quét được những gì ánh sáng tới được, radar xuyên xuống đất nhưng không phân biệt chắc chắn vật liệu, GNSS cho khung tọa độ nhưng không cho hình học chi tiết. Ba phương pháp bù khuyết cho nhau, với điều kiện cùng gắn vào một hệ tọa độ chung.
Phương pháp áp dụng cho từng lớp dữ liệu
| Lớp dữ liệu | Thiết bị | Lý do chọn |
|---|---|---|
| Kiến trúc, kết cấu, sân bãi, cảnh quan | Leica RTC360 – 1.200 trạm | Tốc độ 2.000.000 điểm/giây, sai số điểm 3D 1,9 mm ở cự ly 10 m (datasheet Leica Geosystems) — quét kín 35.000 m² trong tiến độ 10 ngày |
| Tuyến ống, cáp, cống ngầm | GPR + EM Locator | GPR xác định tuyến và độ sâu 0,3–5 m không cần đào; EM Locator xác nhận lại tuyến kim loại |
| Địa hình, cao độ, khung tọa độ | GNSS RTK | Đưa point cloud và tuyến ngầm về cùng hệ tọa độ – cao độ thiết kế |
3. Thu thập dữ liệu tại hiện trường
Công tác hiện trường chia thành ba hạng mục phối hợp: quét laser scan 3D, dò ngầm hạ tầng kỹ thuật và khảo sát địa hình. Thứ tự này quan trọng vì kết quả dò ngầm phải được đánh dấu trên nền hình học đã quét, không phải ghi nhận rời rạc rồi khớp lại sau.

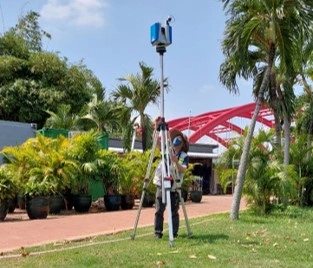

a) Quét laser scan 3D bằng Leica RTC360 – 1.200 trạm

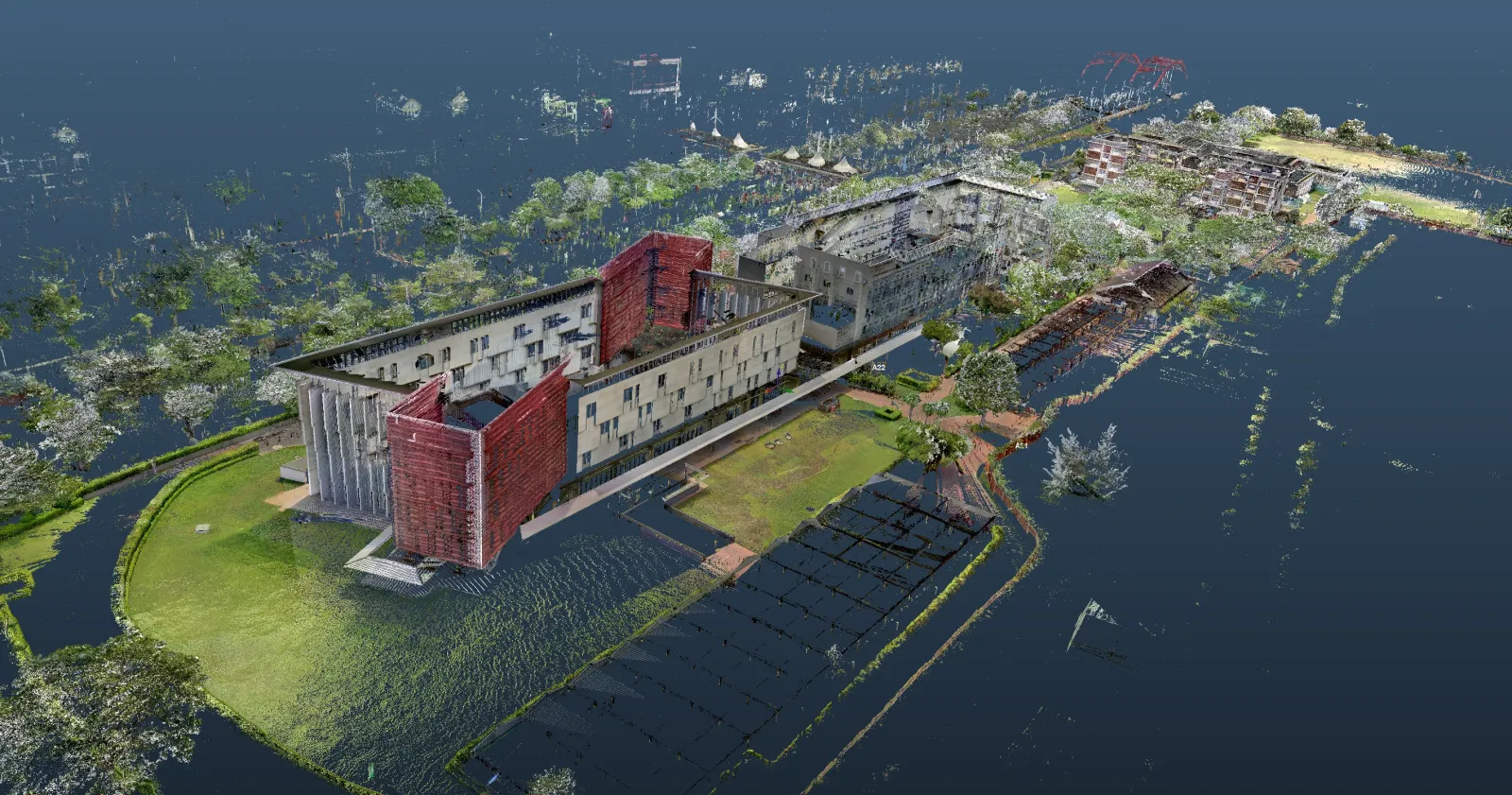

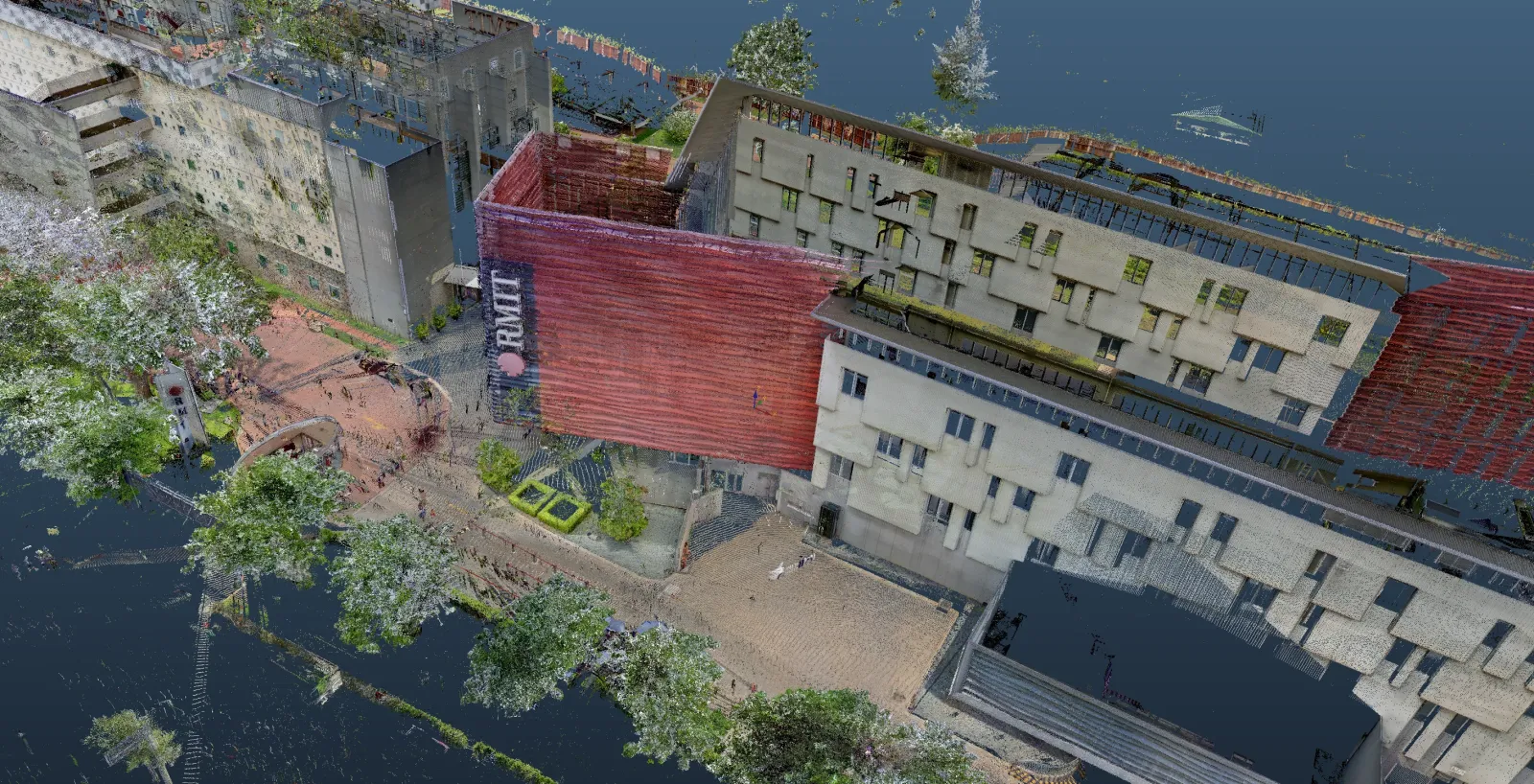

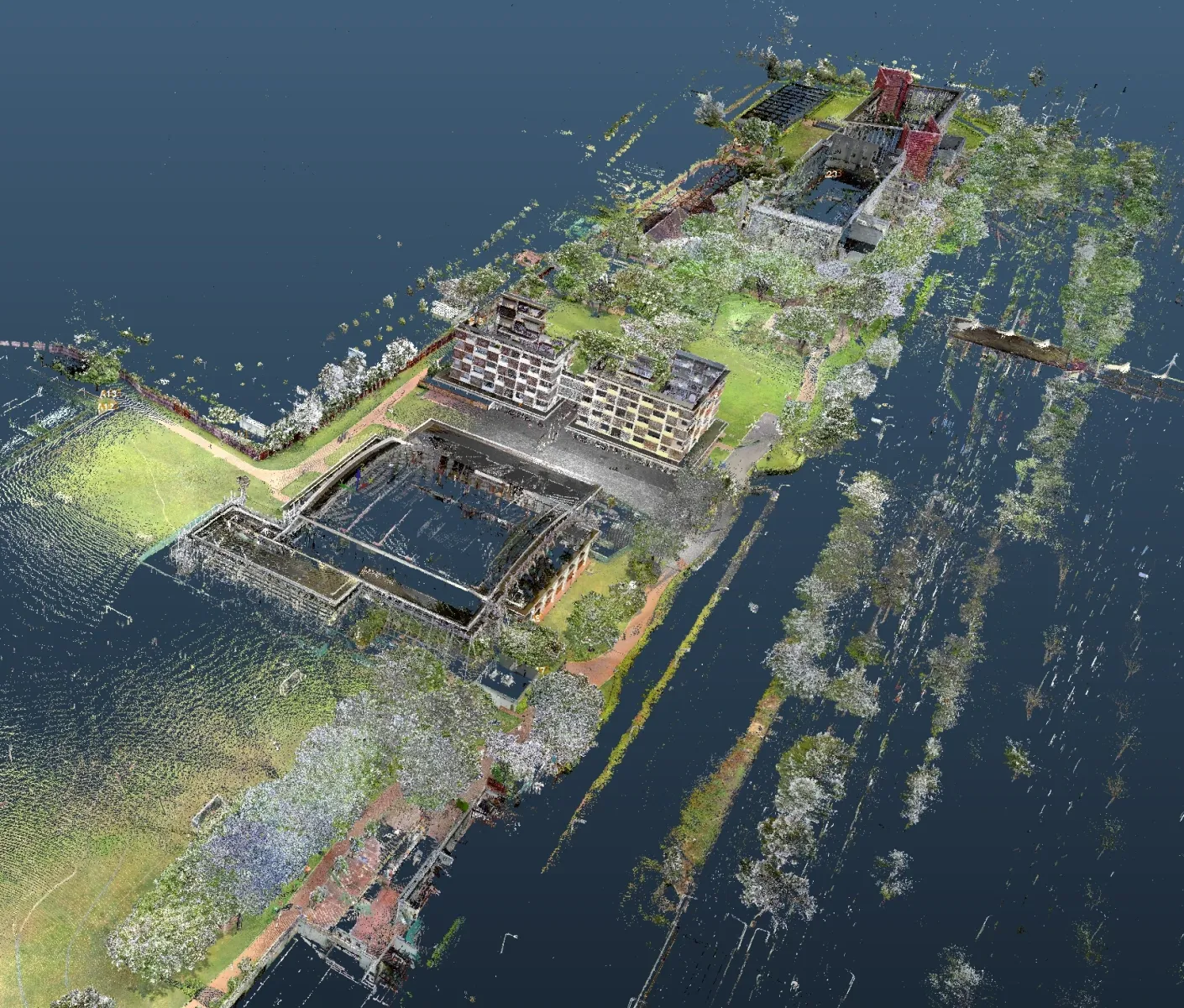

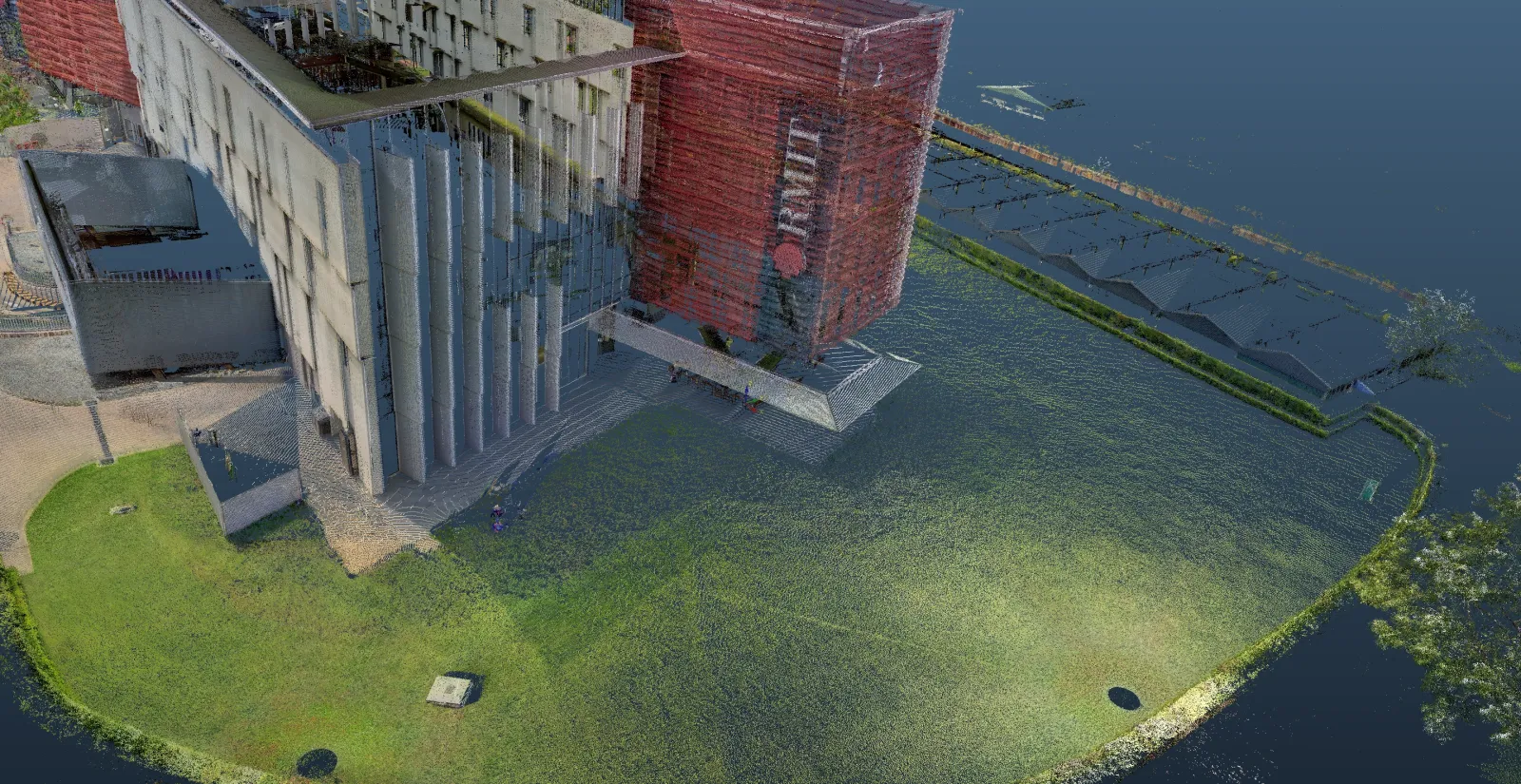

- Thực hiện 1.200 trạm quét bằng Leica RTC360, mật độ điểm trên 10 triệu điểm/m², phủ kín tòa nhà, sân, khu cây xanh và các hạng mục kỹ thuật trong 35.000 m².

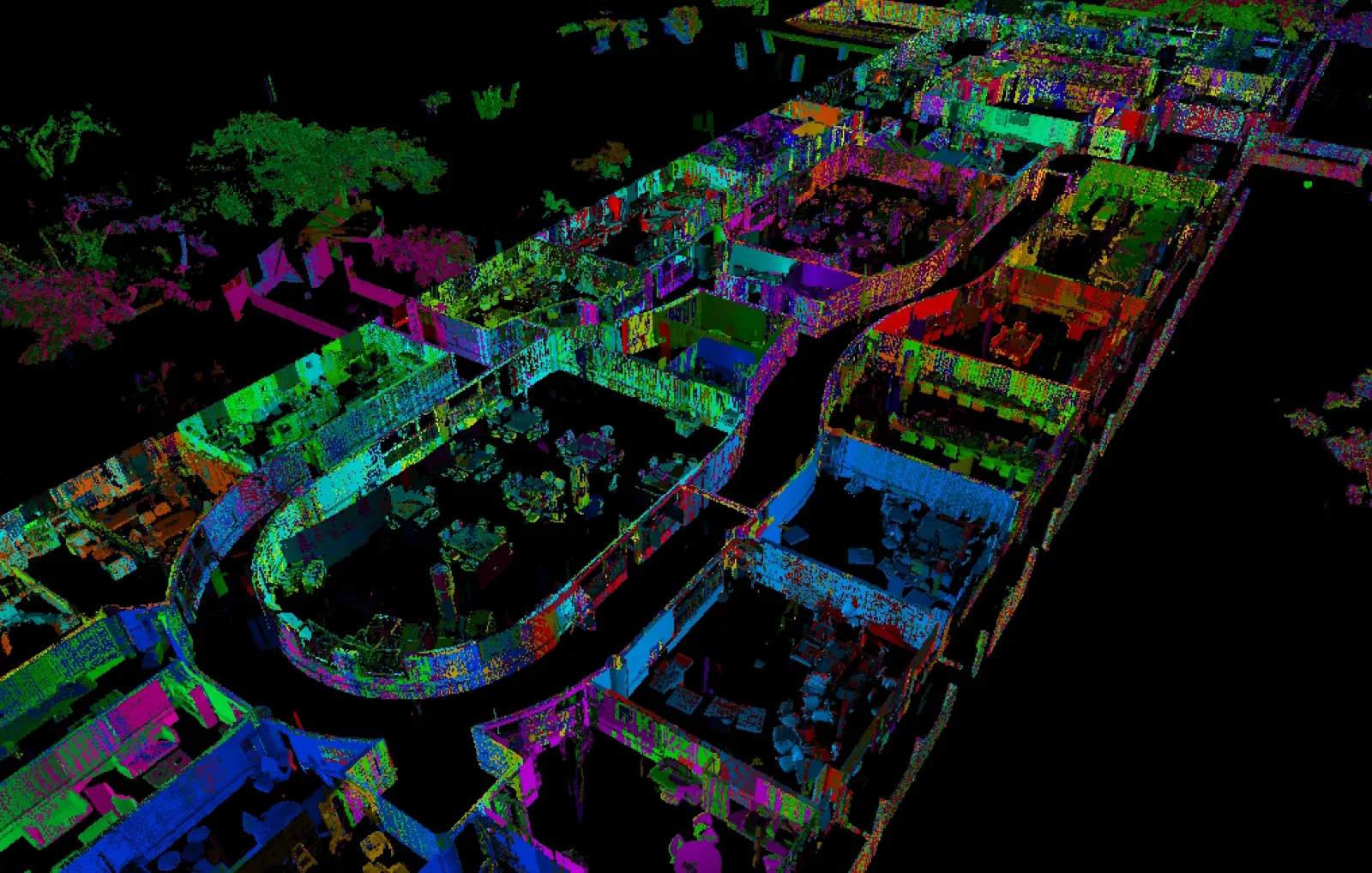

- Ghép trạm bằng kỹ thuật Cloud-to-Cloud, kiểm soát sai số RMS dưới 5 mm trên toàn mạng trạm.
- Xuất dữ liệu E57, RCP và LGS phục vụ mô hình hóa BIM và chia sẻ cho đơn vị thiết kế.
Mật độ 1.200 trạm trên 35.000 m² phản ánh đặc thù khuôn viên trường học: nhiều khối nhà, hành lang, mái che và cây xanh chắn tầm nhìn nên mỗi trạm chỉ "thấy" được một vùng hẹp — khác hẳn laser scan 3D hiện trạng kiến trúc cho một công trình đơn lẻ.
b) Dò ngầm bằng sóng siêu âm GPR và dò tín hiệu điện
- Dùng GPR (Ground Penetrating Radar) xác định tuyến ống ngầm, cáp điện và cống thoát nước ở độ sâu 0,3–5 m.
- Dùng thiết bị dò tín hiệu điện (EM Locator) xác nhận vị trí cáp và ống kim loại.
- Đánh dấu toàn bộ tuyến ngầm lên bản đồ 3D, liên kết trực tiếp với mô hình phần mặt đất.
Sơ đồ nguyên lý: lớp mặt đất từ laser scan và lớp hạ tầng ngầm 0,3–5 m từ GPR, EM Locator hợp nhất trong một hệ tọa độ.
c) Khảo sát địa hình bằng GNSS RTK
- Đo mốc khống chế và cao độ bằng GNSS RTK làm khung tọa độ cho toàn khu đất 10 ha.
- Kết hợp dữ liệu quét laser với mô hình địa hình để tạo Surface model độ chính xác ±10 mm.
Với khu đất rộng và trống trải hơn, lớp địa hình này thường được bổ sung bằng khảo sát địa hình 3D bằng UAV; trong khuôn viên nhiều cây xanh và khối nhà cao như RMIT, dữ liệu mặt đất từ laser scan vẫn là nguồn hình học chính.
4. Từ dữ liệu thô đến mô hình BIM LOD 300
Toàn bộ dữ liệu ba lớp được tích hợp vào một mô hình BIM LOD 300 thống nhất trên Revit, phản ánh cả hiện trạng mặt đất và hệ thống ngầm. Chuỗi xử lý đi theo đúng sáu bước dưới đây, mỗi bước có điểm kiểm tra riêng trước khi chuyển bước.
Sáu bước: quét 1.200 trạm → ghép trạm RMS dưới 5 mm → dò ngầm GPR và EM Locator → khung tọa độ GNSS RTK → Surface model ±10 mm → BIM LOD 300 trên Revit.
Mức LOD 300 được chọn vì đủ để đơn vị thiết kế đặt kích thước, cao độ và vị trí cấu kiện trực tiếp trên mô hình, đồng thời kiểm tra xung đột hạ tầng giữa hạng mục thiết kế mới và tuyến ngầm hiện có. Nếu dữ liệu ngầm chỉ tồn tại dưới dạng bản vẽ 2D rời, bước kiểm tra xung đột này không thể tự động hóa.
“Giá trị của dự án này không nằm ở việc có point cloud đẹp, mà ở chỗ tuyến cáp điện dò được bằng EM Locator và sàn bê tông quét bằng RTC360 nằm trong cùng một hệ tọa độ. Chỉ khi đó, một mũi đào trên bản vẽ thiết kế mới kiểm tra được là có trúng tuyến ngầm hay không.”
— Phan Tiên Duyên, Giám đốc Công ty TNHH Công nghệ 3DSCAN
5. Kiểm tra chất lượng và ngưỡng sai số đạt được
Dự án kiểm soát chất lượng theo bốn ngưỡng độc lập, tương ứng từng lớp dữ liệu. Các con số dưới đây là ngưỡng nghiệm thu của dự án, không phải thông số danh định của thiết bị.
Ngưỡng sai số kiểm soát trong dự án
| Hạng mục | Ngưỡng đạt được | Ý nghĩa với thiết kế |
|---|---|---|
| Ghép trạm Cloud-to-Cloud | RMS < 5 mm | Mạng 1.200 trạm không trôi lệch khi nối từ khối nhà này sang khối nhà khác |
| Point cloud bàn giao | ±5 mm | Đo lại kích thước cấu kiện trên dữ liệu thay vì ra hiện trường |
| Surface model địa hình | ±10 mm | Tính cao độ hoàn thiện và độ dốc thoát nước sân bãi |
| Dò ngầm GPR / EM | Dải độ sâu 0,3–5 m | Khoanh vùng rủi ro trước khi lập phương án đào |
6. Sản phẩm bàn giao sau 10 ngày
Dự án hoàn thành trong 10 ngày, bàn giao bộ dữ liệu số hóa toàn diện gồm bốn nhóm:
- Point cloud độ chính xác ±5 mm bao phủ toàn bộ khu vực quét 35.000 m², ở định dạng E57, RCP, LGS.
- Bản đồ hệ thống ngầm gồm điện, nước, thoát nước, viễn thông, dựng từ dữ liệu GPR và EM.
- Mô hình BIM LOD 300 thể hiện kiến trúc, địa hình và hạ tầng kỹ thuật ngầm.
- Bộ dữ liệu GIS tích hợp hỗ trợ quy hoạch cải tạo tổng thể khuôn viên — cùng dạng dữ liệu 3DSCAN xử lý trong dịch vụ chuẩn hóa dữ liệu quy hoạch sang GIS.
7. Bộ dữ liệu giải quyết việc gì cho chủ đầu tư
Việc kết hợp laser scan 3D với dò ngầm GPR giúp chủ đầu tư xác định chính xác hiện trạng hạ tầng kỹ thuật, giảm thiểu rủi ro thi công và có nền dữ liệu vững cho giai đoạn thiết kế cải tạo – mở rộng. Cụ thể:
- Kiểm tra xung đột trên mô hình: tuyến kỹ thuật mới được đặt thử trong Revit và đối chiếu tuyến ngầm hiện có trước khi ra bản vẽ thi công.
- Phương án đào có kiểm soát: vùng có cáp điện, ống nước ở độ sâu 0,3–5 m được khoanh trước, thay vì phát hiện khi máy đào đã xuống.
- Thiết kế cao độ, thoát nước sân bãi: dựa trên Surface model ±10 mm thay vì nội suy từ các điểm cao độ rời rạc.
- Quy hoạch cảnh quan tổng thể: dữ liệu GIS cho phép xét phương án trên cả 10 ha, không chỉ trong khu vực đang cải tạo.
8. Kinh nghiệm rút ra từ dự án
GPR cần một thiết bị thứ hai để xác nhận. Radar xuyên đất cho tín hiệu phản xạ, và việc diễn giải tín hiệu thành "ống nhựa" hay "ống kim loại" không luôn dứt khoát. Đó là lý do EM Locator có mặt: với tuyến kim loại và cáp điện, thiết bị dò tín hiệu điện cho một xác nhận độc lập về vị trí.
Số trạm quét phụ thuộc tầm nhìn, không phụ thuộc diện tích. 1.200 trạm cho 35.000 m² là mật độ cao do khuôn viên nhiều khối nhà, hành lang, mái che và cây xanh chắn tầm. Khi lập kế hoạch cho công trình tương tự, khối lượng trạm phải tính từ số lượng vật cản, không phải từ con số mét vuông trên bản đồ.
Hệ tọa độ chung là điều kiện tiên quyết, không phải bước hoàn thiện. Nếu lớp ngầm và lớp mặt đất được thu thập độc lập rồi mới tìm cách khớp nhau, sai lệch giữa hai lớp sẽ lớn hơn chính sai số của từng lớp. Trong dự án này, khung tọa độ GNSS RTK dựng trước, mọi dữ liệu sau đó gắn vào khung đó — cũng là cách 3DSCAN triển khai khi dựng mô hình 3D bằng UAV và laser scan cho khu đất rộng.
Kết luận
Dự án Scan to BIM kết hợp dò ngầm tại Trường Quốc tế RMIT Quận 7 là ví dụ tiêu biểu cho giải pháp khảo sát hiện trạng toàn diện mà 3DSCAN đang cung cấp: tích hợp laser scan 3D – GPR – EM Locator – GNSS RTK trong một hệ tọa độ duy nhất để bàn giao bộ dữ liệu chuẩn xác, đồng bộ, giúp chủ đầu tư và đơn vị thiết kế ra quyết định chính xác, giảm chi phí và đảm bảo an toàn khi thi công cải tạo. Công ty TNHH Công nghệ 3DSCAN có trụ sở tại TP. Hồ Chí Minh và đã triển khai dự án quét 3D, Scan to BIM, khảo sát địa hình ở nhiều tỉnh thành trên cả nước.
