Quét hiện trạng kiến trúc bằng Laser Scan 3D tại TP.HCM
Công ty TNHH Công nghệ 3DSCAN (trụ sở tại TP.HCM) cung cấp dịch vụ quét hiện trạng kiến trúc bằng Laser Scan 3D: dùng máy quét laser mặt đất ghi nhận toàn bộ hình học công trình thành đám mây điểm (point cloud) với sai số điểm 3D 1,9 mm ở cự ly 10 m (theo datasheet Leica Geosystems cho máy RTC360), rồi từ dữ liệu đó dựng ra bản vẽ hiện trạng 2D (DWG/PDF), mô hình 3D và mô hình BIM As-Built. Một công trình dân dụng quy mô trung bình thường hoàn tất khảo sát hiện trường trong 1–2 ngày và bàn giao sản phẩm sau 2–7 ngày. Dịch vụ này là bước đầu vào bắt buộc cho hầu hết dự án cải tạo, kiểm định, lập hồ sơ hoàn công và chuyển đổi Scan to BIM.

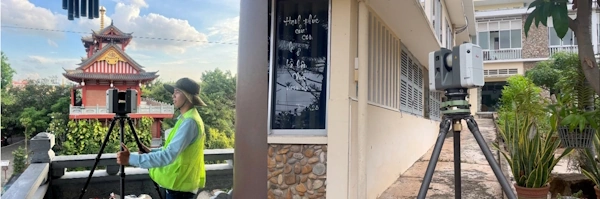

Thiết bị Laser Scan RTC360 khảo sát hiện trạng Tu Hội Nữ Tử Bác Ái, Vinh Sơn Phao Lô - Cộng đoàn Betania Bãi Dâu
Quét hiện trạng kiến trúc bằng Laser Scan là gì?
Quét hiện trạng kiến trúc bằng Laser Scan là phương pháp đo đạc không tiếp xúc, không phá hủy: máy quét phát chùm tia laser quét quanh trục 360° và ghi nhận hàng triệu điểm tọa độ trên bề mặt công trình mỗi giây. Kết quả không phải một bản vẽ, mà là một bản sao số 3D đo được của công trình — mọi kích thước đều có thể trích xuất về sau mà không cần quay lại hiện trường.
Khác biệt cơ bản so với đo thủ công nằm ở chỗ này: đo thủ công chỉ ghi lại những kích thước người đo nghĩ rằng mình sẽ cần. Laser Scan ghi lại toàn bộ những gì tia laser chạm tới. Vì vậy khi thiết kế đổi phương án, dữ liệu cũ vẫn dùng được — đây là lý do một lần quét có thể phục vụ nhiều mục đích: thiết kế, thi công, kiểm định, khảo sát bảo tồn di tích và quản lý vận hành.
Năm lý do kỹ thuật khiến Laser Scan thay thế đo thủ công
- Độ chính xác ở mức milimét: sai số điểm 3D 1,9 mm ở 10 m và 2,9 mm ở 20 m với Leica RTC360, so với sai số centimét của đo thước và nhập liệu thủ công.
- Không bỏ sót chi tiết: hoa văn, vòm cong, dầm chìm, hệ đường ống MEP đi trên trần đều được ghi nhận cùng lúc với kiến trúc và kết cấu.
- Rút ngắn thời gian hiện trường: khảo sát tính bằng giờ đến vài ngày thay vì vài tuần, giảm thời gian làm phiền hoạt động đang diễn ra trong công trình.
- An toàn cho kỹ sư: không cần trèo giàn giáo hay tiếp cận vị trí trên cao, silo, bồn chứa, khu vực đang vận hành.
- Dữ liệu tái sử dụng suốt vòng đời: cùng một point cloud xuất ra được bản vẽ 2D, mô hình 3D, mô hình BIM, hồ sơ As-Built và bản xem trực tuyến trên trình duyệt.

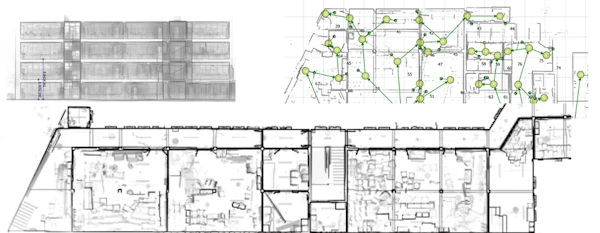

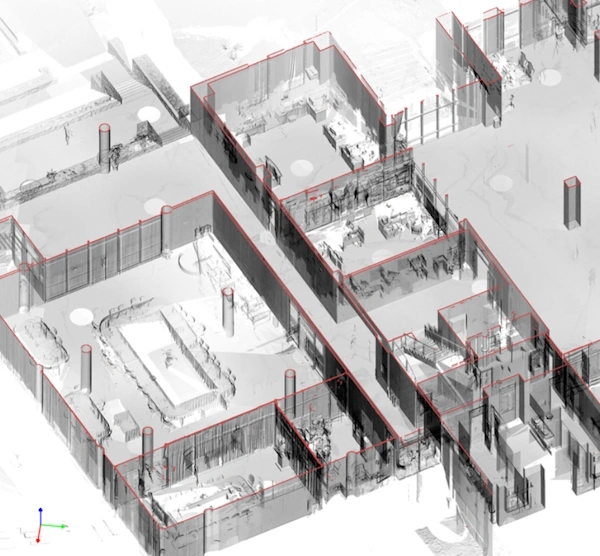

Từ dữ liệu Point Cloud số hóa thành bản vẽ 2D
So sánh Laser Scan 3D với đo hiện trạng thủ công
Bảng dưới đối chiếu hai phương pháp trên tám tiêu chí mà chủ đầu tư thường dùng để ra quyết định. Điểm cần lưu ý: chênh lệch lớn nhất không nằm ở độ chính xác, mà ở khả năng tái sử dụng dữ liệu — chi phí quét được chia đều cho nhiều đầu việc về sau.
Đối chiếu hai phương pháp khảo sát hiện trạng
| Tiêu chí | Đo thủ công truyền thống | Quét Laser Scan 3D |
|---|---|---|
| Phương pháp | Thước dây, thước laser cầm tay, toàn đạc điện tử; ghi chép và nhập liệu thủ công | Máy quét laser mặt đất ghi hàng triệu điểm 3D mỗi giây, không tiếp xúc bề mặt |
| Độ chính xác | Sai số centimét, phụ thuộc kỹ năng và điều kiện đo của từng người | Sai số điểm 3D 1,9 mm ở 10 m; 2,9 mm ở 20 m (datasheet Leica RTC360) |
| Thời gian hiện trường | Nhiều ngày đến vài tuần cho một công trình lớn | Vài giờ đến 1–2 ngày tùy số trạm quét cần thiết |
| Mức độ chi tiết | Chỉ thu được kích thước chính; khó ghi nhận hoa văn, vòm cong, độ nghiêng lệch | Ghi nhận toàn bộ bề mặt trong tầm nhìn, gồm cả biến dạng và độ nghiêng thực tế |
| Khả năng trực quan | Bản vẽ 2D, khó hình dung tổng thể không gian | Mô hình 3D và bản xem trực tuyến, chia sẻ được cho nhiều bên cùng lúc |
| An toàn lao động | Phải tiếp cận trực tiếp vị trí trên cao, không gian hẹp, khu vực đang vận hành | Đo từ xa, kỹ sư đứng ở vị trí an toàn |
| Sản phẩm đầu ra | Bản vẽ 2D cơ bản (DWG, PDF) | Point cloud (E57, RCP, LAS), bản vẽ 2D, mô hình 3D, mô hình BIM, hồ sơ As-Built |
| Khả năng tái sử dụng | Gắn với một mục đích cụ thể; đổi phương án thường phải đo lại | Dùng xuyên suốt khảo sát – thiết kế – thi công – kiểm định – vận hành |
Quy trình quét hiện trạng kiến trúc của 3DSCAN
3DSCAN thực hiện năm bước theo trình tự cố định, trong đó bước kiểm soát sai số ghép trạm là bước quyết định chất lượng toàn bộ dữ liệu. Tổng thời gian từ khi vào hiện trường đến khi bàn giao là 2–7 ngày, tùy diện tích, mức độ phức tạp và loại sản phẩm yêu cầu.
Bước 1 - Tiếp nhận và phân tích yêu cầu
Kỹ sư trắc địa xác định mục đích sử dụng dữ liệu (thiết kế cải tạo, kiểm định, hồ sơ As-Built hay mô hình BIM), vì mỗi mục đích đòi hỏi một cấp độ chi tiết khác nhau. Một công trình cần bản vẽ mặt bằng để cải tạo nội thất và một nhà máy cần mô hình BIM LOD 300 sẽ có phương án quét hoàn toàn khác về số trạm và mật độ điểm.
Bước 2 - Lập kế hoạch quét
Kế hoạch xác định vị trí đặt máy, số lượng trạm quét và độ phủ chồng giữa các trạm liền kề. Độ phủ chồng là yếu tố quyết định: trạm quét thiếu vùng chung với trạm kế bên sẽ không ghép nối được, buộc phải quay lại hiện trường. Với công trình có nhiều phòng nhỏ hoặc hành lang gấp khúc, số trạm tăng nhanh hơn diện tích sàn.
Bước 3 - Quét tại hiện trường
Máy quét được đặt lần lượt tại các trạm đã hoạch định. Kỹ sư kiểm tra dữ liệu ngay tại hiện trường sau mỗi nhóm trạm để phát hiện vùng khuất, nhiễu tín hiệu do bề mặt phản quang, hoặc thiếu độ phủ - xử lý ngay lúc đó rẻ hơn nhiều so với việc phát hiện khi đã về văn phòng.
Bước 4 - Xử lý và kiểm soát dữ liệu point cloud
Dữ liệu được xử lý trên phần mềm chuyên dụng (Leica Cyclone Register, Autodesk ReCap, CloudCompare) qua bốn công đoạn:
- Ghép trạm (registration): đưa toàn bộ trạm quét về một hệ tọa độ thống nhất.
- Kiểm soát sai số ghép: 3DSCAN kiểm soát độ lệch chồng ghép ở mức dưới 3 mm cho công trình kiến trúc thông thường.
- Lọc nhiễu: loại bỏ người qua lại, xe cộ, vật thể tạm thời và điểm nhiễu do bề mặt kính, kim loại bóng.
- Đối chiếu mốc khống chế: gắn mô hình vào hệ tọa độ công trình hoặc hệ VN2000 khi dự án yêu cầu tính pháp lý.
“Chất lượng một bộ dữ liệu quét không được quyết định lúc quét, mà lúc ghép trạm. Máy nào cũng cho sai số điểm vài milimét, nhưng nếu độ phủ chồng giữa các trạm không đủ thì sai số tích lũy qua vài chục trạm có thể lên tới vài centimét — và khi đó mô hình vẫn đẹp, vẫn dùng được để nhìn, nhưng không còn dùng được để gia công cấu kiện.”
— Phan Tiên Duyên, Giám đốc, Công ty TNHH Công nghệ 3DSCAN
Bước 5 — Dựng mô hình và bàn giao sản phẩm
Từ point cloud đã hiệu chỉnh, kỹ sư dựng bản vẽ 2D, mô hình 3D hoặc mô hình BIM tùy yêu cầu. Toàn bộ sản phẩm qua một vòng QA/QC đối chiếu ngược lại với dữ liệu gốc trước khi bàn giao. Với dự án cần mô hình thông tin công trình đầy đủ, quy trình tiếp tục theo dịch vụ Scan to BIM ở cấp độ LOD 200–350.

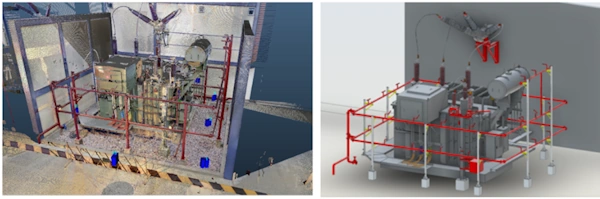

Số hóa chi tiết các cấu kiện trạm phát điện
Thiết bị Laser Scan 3DSCAN sử dụng
3DSCAN chọn thiết bị theo đặc điểm công trình chứ không dùng một máy cho mọi dự án. Nhà thờ, nhà máy, không gian lớn thoáng dùng máy quét tĩnh tầm xa; hành lang, cầu thang, tầng hầm, không gian chật dùng thiết bị SLAM cầm tay vì đặt được nhiều trạm cố định là bất khả thi.
Thông số thiết bị theo datasheet nhà sản xuất
| Thiết bị | Tốc độ quét | Độ chính xác | Phù hợp với |
|---|---|---|---|
| Leica RTC360 Laser tĩnh 3D |
2.000.000 điểm/giây | Sai số điểm 3D 1,9 mm ở 10 m; 2,9 mm ở 20 m | Nhà thờ, nhà máy, công trình công cộng quy mô lớn |
| Z+F IMAGER 5016 Laser tĩnh 3D tầm xa |
Tới khoảng 1,0 triệu điểm/giây | Sai số tuyến tính ở mức milimét, tầm quét tới 360 m | Nội thất đòi hỏi chi tiết cao, không gian thông tầng lớn |
| FARO Focus M70 Laser tĩnh 3D gọn nhẹ |
Tới 488.000 điểm/giây | Sai số đo cự ly ±3 mm, tầm quét tới 70 m | Nhà dân dụng, văn phòng, công trình vừa và nhỏ |
| ComNav LS600 SLAM LiDAR cầm tay |
Tới 640.000 điểm/giây | Độ chính xác cấp centimét, quét liên tục khi di chuyển | Hành lang, cầu thang, tầng hầm, không gian hẹp nhiều ngóc ngách |
Số liệu trích từ datasheet của Leica Geosystems, Zoller+Fröhlich, FARO Technologies và ComNav Technology. Độ chính xác đạt được trên từng dự án còn phụ thuộc phương án ghép trạm và điều kiện hiện trường.
Khi công trình có phần ngoại thất, mái hoặc khuôn viên rộng, 3DSCAN kết hợp thêm dữ liệu chụp ảnh từ UAV để hoàn thiện những bề mặt máy quét mặt đất không nhìn thấy — cách làm này được trình bày chi tiết trong dịch vụ dựng mô hình 3D bằng UAV và Laser Scan.
Sản phẩm bàn giao
Khách hàng nhận được bộ dữ liệu ở các định dạng sau, chọn theo nhu cầu sử dụng thực tế của dự án:
- Đám mây điểm gốc: E57, RCP/RCS, LAS/LAZ, PTS — dữ liệu thô đã hiệu chỉnh, dùng lại được cho mọi mục đích về sau.
- Bản vẽ hiện trạng 2D: DWG và PDF gồm mặt bằng, mặt cắt, mặt đứng theo cao độ yêu cầu.
- Mô hình 3D: OBJ, FBX phục vụ trình bày, phối cảnh và mô phỏng.
- Mô hình BIM: Revit (RVT) hoặc IFC ở cấp độ LOD 200–350 tùy phạm vi hợp đồng.
- Bản xem trực tuyến: Web Viewer và VR360, chia sẻ qua đường link cho nhiều bên mà không cần cài phần mềm chuyên dụng.
- Báo cáo kỹ thuật: thuyết minh phương án, sơ đồ trạm quét và số liệu kiểm soát sai số ghép trạm.
Ứng dụng thực tế của dữ liệu quét hiện trạng
- Lập bản vẽ hiện trạng: tái tạo chính xác kiến trúc, kết cấu và hệ thống kỹ thuật để làm đầu vào cho hồ sơ thiết kế.
- Thiết kế cải tạo và mở rộng: dữ liệu As-Built phản ánh đúng hiện trạng sau nhiều lần sửa chữa, tránh tình huống bản vẽ lưu trữ không còn khớp thực tế.
- Lập mô hình BIM: chuyển point cloud thành mô hình Revit hoặc IFC phục vụ phối hợp đa bộ môn và quản lý vòng đời công trình.
- Lập phương án PCCC: mặt bằng và chiều cao thông thủy đo được chính xác giúp bố trí thiết bị và lối thoát nạn đúng quy chuẩn.
- Kiểm định và giám sát chất lượng: đo độ nghiêng, độ võng, biến dạng kết cấu và đối chiếu thi công thực tế với thiết kế.
- Tính toán khối lượng: với kho vật liệu, silo và bồn chứa, dữ liệu 3D cho phép tính trữ lượng bằng quét 3D thay cho ước lượng hình học.
- Bảo tồn di tích: lưu giữ nguyên trạng hình học và hoa văn trước khi trùng tu — nội dung chuyên sâu nằm ở dịch vụ khảo sát bảo tồn di tích.
Dự án tiêu biểu đã thực hiện

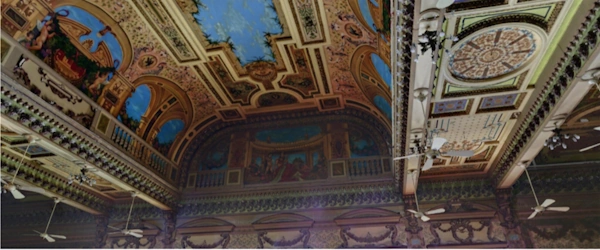

- Trụ sở UBND và HĐND TP.HCM: số hóa toàn bộ kiến trúc và kết cấu công trình di sản phục vụ bảo tồn, nghiên cứu và phục dựng chi tiết trang trí.
- Nhà máy Ford Hải Dương: quét hiện trạng nhà xưởng và dây chuyền sản xuất, dựng mô hình BIM hỗ trợ thiết kế cải tạo trong điều kiện nhà máy vẫn vận hành.
- Cột anten cao 120 m — TP.HCM: quét kiểm định độ nghiêng và biến dạng kết cấu ở vị trí không thể tiếp cận trực tiếp.
- Kho xi măng, silo và bồn chứa công nghiệp: phục vụ tính toán khối lượng, kiểm tra an toàn kết cấu và lập hồ sơ hoàn công.
- Trường mầm non tại TP. Thủ Đức, TP.HCM: dựng mô hình BIM đầy đủ kiến trúc – kết cấu – MEP làm cơ sở thiết kế cải tạo.
Vì sao chọn 3DSCAN
3DSCAN cạnh tranh bằng độ chính xác và tính khả kiểm chứng của dữ liệu, không cạnh tranh bằng giá thấp. Mỗi bộ sản phẩm bàn giao đều kèm số liệu kiểm soát sai số ghép trạm để khách hàng và đơn vị thẩm định có thể kiểm tra lại, thay vì chỉ nhận một mô hình đẹp mà không biết nó sai bao nhiêu.
- Thiết bị đúng cho từng loại công trình: laser tĩnh Leica RTC360, Z+F IMAGER 5016, FARO Focus M70 và SLAM cầm tay ComNav LS600, kết hợp UAV LiDAR và GNSS RTK khi dự án cần gắn hệ tọa độ quốc gia.
- Đội ngũ kỹ sư trắc địa và BIM: hai nhóm vận hành tách bạch — hiện trường và xử lý dữ liệu — để công đoạn kiểm tra chất lượng độc lập với công đoạn thu thập.
- Quy trình QA/QC có số liệu: kiểm soát sai số ghép trạm dưới 3 mm với công trình kiến trúc thông thường, có hồ sơ đối chiếu kèm theo.
- Hợp tác kỹ thuật quốc tế: phối hợp với đối tác Pháp trong xử lý dữ liệu point cloud trên nền tảng Leica Cyclone Register.
Dự án liên quan của 3DSCAN
- Quét Laser Scan 3D Nhà thờ Lớn Hà Nội — số hóa kiến trúc vòm và chi tiết trang trí phục vụ hồ sơ bảo tồn.
- Laser Scan 3D bảo tồn di tích chùa Xá Lợi — quét hiện trạng công trình tín ngưỡng đang hoạt động tại TP.HCM.
- Scan to BIM kết hợp dò ngầm tại RMIT Quận 7 — kết hợp quét hiện trạng nổi và hạ tầng ngầm trong cùng một hệ tọa độ.
- Quét LiDAR 3D công trình — phạm vi triển khai, thiết bị và sản phẩm bàn giao.
Bạn cần quét hiện trạng kiến trúc để lập bản vẽ, thiết kế cải tạo hay dựng mô hình BIM? Gửi cho 3DSCAN vị trí và diện tích công trình, chúng tôi sẽ báo lại phương án quét, số trạm dự kiến và thời gian bàn giao.
