Xây dựng mô hình 3D khu du lịch Tân Huê Viên – Phục vụ thiết kế chiếu sáng kiến trúc

3DScan.vn triển khai dự án xây dựng mô hình 3D khu du lịch Tân Huê Viên nhằm phục vụ công tác thiết kế chiếu sáng cảnh quan và kiến trúc. Dữ liệu được thu thập bằng tổ hợp thiết bị Laser Z+F Imager 5016, UAV Phantom 4 RTK và máy GPS Stonex S900 để đo mốc GCP, đạt độ chính xác 15 mm. Kết quả được xử lý thành mô hình 3D chi tiết, xem trực tuyến và tích hợp VR360, đồng thời được đưa vào phần mềm 3ds Max phục vụ thiết kế hệ thống chiếu sáng.

Liên hệ dựng mô hình 3D phục vụ thiết kế chiếu sáng

1. Mục tiêu và phạm vi thực hiện

Mục tiêu chính của dự án là tạo dựng mô hình 3D toàn diện của khu du lịch Tân Huê Viên để phục vụ thiết kế hệ thống chiếu sáng cảnh quan, kiến trúc và sân khấu. Mô hình thể hiện chính xác không gian kiến trúc, cao độ địa hình, mặt nước và cây xanh, giúp đơn vị thiết kế dễ dàng bố trí đèn chiếu, phân tích bóng đổ và kiểm soát cường độ sáng trong môi trường mô phỏng thực tế.

• Địa điểm: Khu du lịch Tân Huê Viên, tỉnh Sóc Trăng.
• Mục đích: Phục vụ thiết kế và trình diễn chiếu sáng kiến trúc – cảnh quan.
• Thiết bị quét và đo đạc: Laser Z+F Imager 5016, UAV Phantom 4 RTK, GPS Stonex S900.
• Độ chính xác: ±15 mm (sau hiệu chỉnh bằng GCP).
• Sản phẩm: Mô hình 3D tọa độ chuẩn, bản đồ địa hình, ảnh trực giao, VR360 và mô hình 3ds Max phục vụ chiếu sáng.

2. Quy trình kỹ thuật triển khai

Dự án được triển khai theo mô hình kết hợp quét Laser mặt đất (TLS), bay chụp UAV và đo GCP bằng GPS RTK để đồng bộ dữ liệu không gian – cao độ – hình ảnh màu sắc.

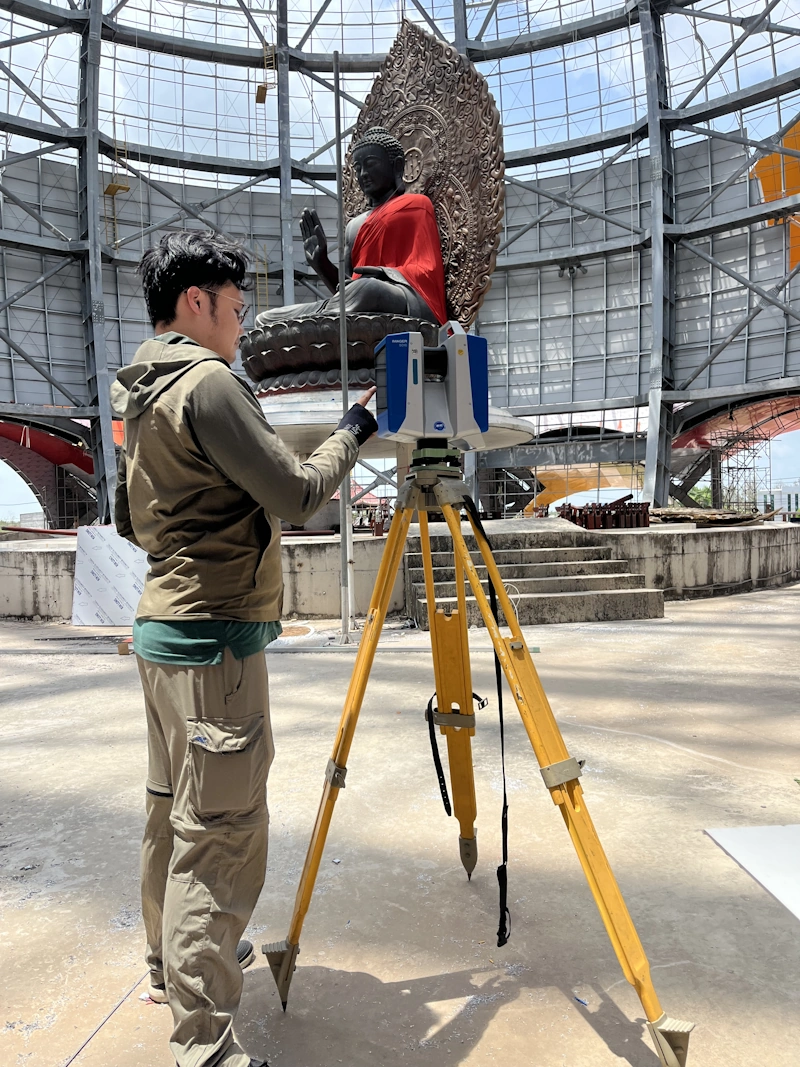

a) Quét Laser 3D bằng Z+F Imager 5016

• Thực hiện hơn 1.000 trạm quét, bao phủ toàn bộ khu vực trung tâm, kiến trúc, cổng, sân khấu và hồ nước.
• Ghép trạm bằng kỹ thuật Cloud-to-Cloud – sai số trung bình dưới 10 mm.

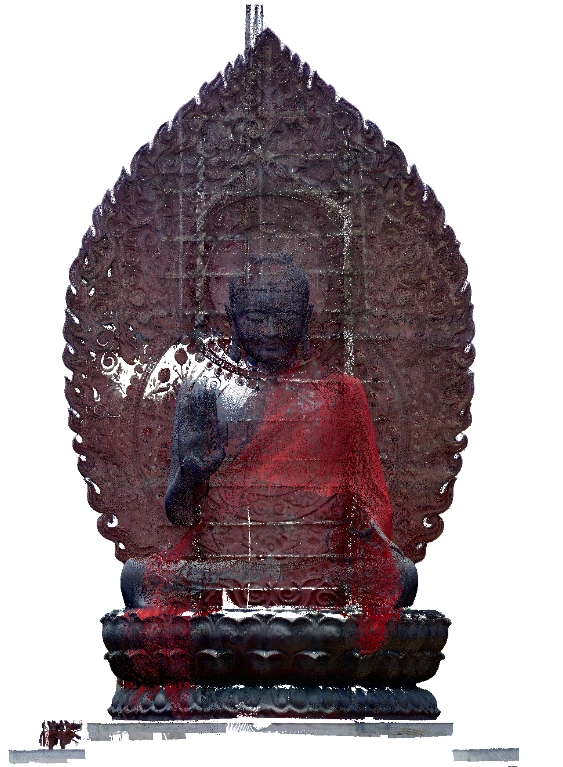

• Dữ liệu point cloud được hiệu chỉnh màu và chuẩn hóa hệ tọa độ VN-2000.

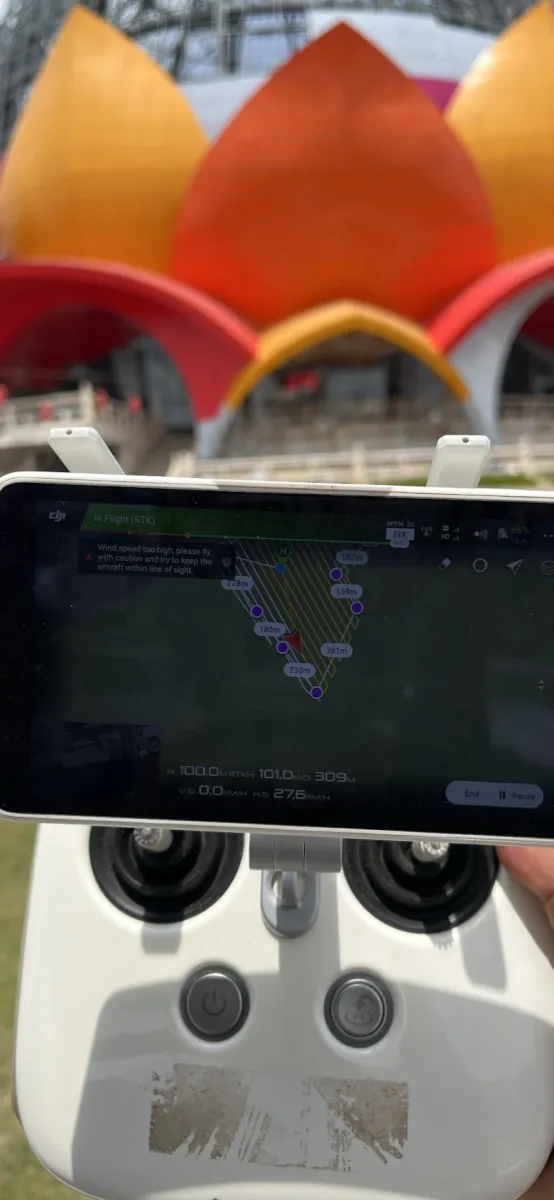

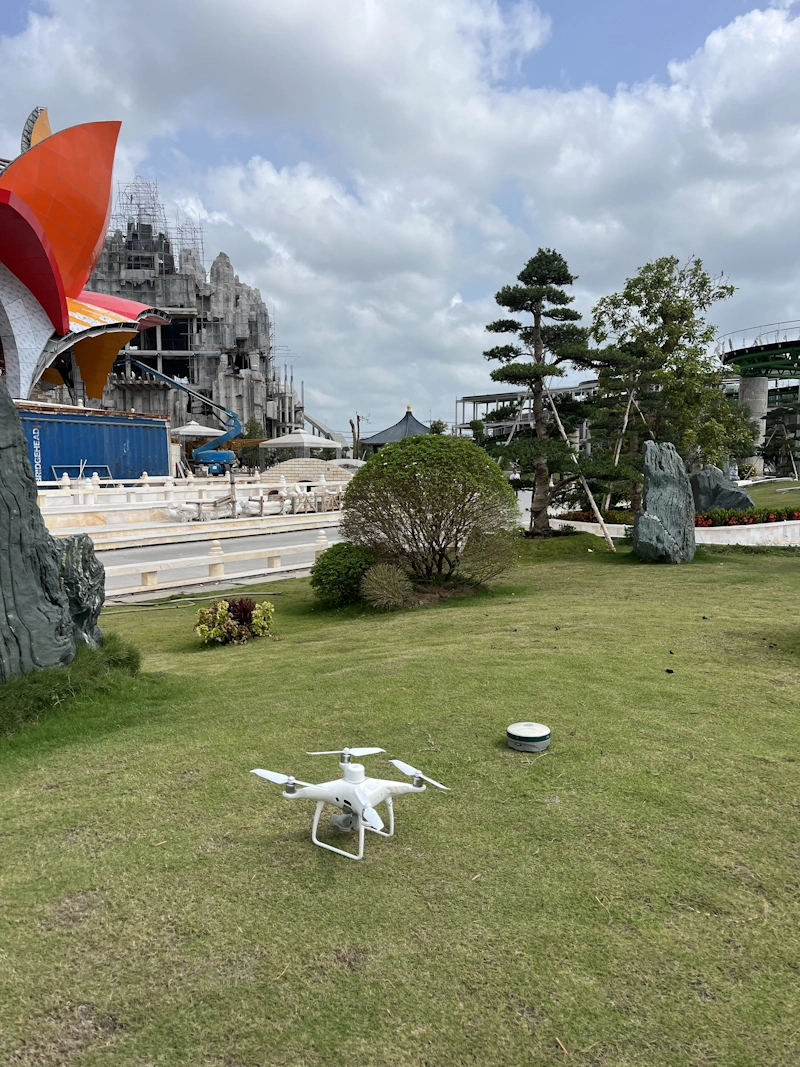

b) Bay chụp UAV Phantom 4 RTK

• Bay chụp khu vực rộng 15 ha, ghi nhận mái, cảnh quan và cấu trúc khu du lịch.
• Dữ liệu ảnh RTK được liên kết với GCP đo bằng Stonex S900 để đảm bảo độ chính xác cao độ và vị trí.
• Tạo Orthophoto, DSM/DEM và tái tạo mesh 3D kết hợp với dữ liệu Laser.

c) Đo mốc GCP bằng GPS Stonex S900

• Đặt 25 mốc GCP phủ toàn khu, đo bằng hệ VN-2000, hiệu chỉnh sai số GPS – RTK < 10 mm.
• Dữ liệu GCP được dùng làm chuẩn cho toàn bộ dữ liệu quét và UAV, đảm bảo thống nhất tọa độ và cao độ tuyệt đối.

d) Xử lý dữ liệu và mô hình hóa

• Ghép dữ liệu Laser + UAV trong RealityCapture để tạo mô hình 3D hoàn chỉnh.
• Tạo texture màu thật, chỉnh sáng – tối theo môi trường tự nhiên.
• Chuyển dữ liệu sang 3ds Max để mô phỏng chiếu sáng, bố trí thiết bị đèn, đánh giá độ sáng và góc chiếu.
• Tích hợp mô hình vào hệ thống VR360 trực tuyến cho phép xem toàn cảnh và tương tác không gian.

Hãy xem thêm kết quả của dự án Khu Du Lịch Tân Huê Viên

3. Kết quả và ứng dụng

Dự án hoàn thành sau 10 ngày triển khai, cung cấp bộ dữ liệu số hóa đồng bộ, đáp ứng yêu cầu cao của đơn vị tư vấn thiết kế chiếu sáng. Mô hình 3D đạt độ chính xác ±15 mm, tái hiện chi tiết toàn bộ kiến trúc, mặt nước và cảnh quan khu du lịch.

• Mô hình 3D thực tế: thể hiện đầy đủ hình học và vật liệu, có thể đo đạc, xem trực tuyến.
• Dữ liệu VR360: giúp khách hàng, kỹ sư và kiến trúc sư tham quan không gian mô phỏng thực tế.
• Tích hợp vào 3ds Max: cho phép thiết kế chiếu sáng, mô phỏng hiệu ứng đèn và kiểm tra vùng chiếu.
• Báo cáo kỹ thuật và bản đồ chiếu sáng: hỗ trợ lập hồ sơ kỹ thuật và trình duyệt phương án cho chủ đầu tư.

Kết luận

Dự án xây dựng mô hình 3D khu du lịch Tân Huê Viên là bước tiến quan trọng trong ứng dụng công nghệ số vào thiết kế chiếu sáng kiến trúc. Sự kết hợp giữa Laser Scan 3D – UAV RTK – GPS GCP giúp tạo ra bộ dữ liệu chính xác, đồng bộ và thực tế cao, phục vụ trực tiếp cho thiết kế chiếu sáng nghệ thuật, trình diễn ánh sáng và quy hoạch cảnh quan. 3DScan.vn tiếp tục khẳng định vai trò tiên phong trong lĩnh vực số hóa 3D và ứng dụng công nghệ trong bảo tồn – thiết kế công trình.
