Quét Laser Scan 3D nhà máy xe hơi Ford Hải Dương – Phục vụ mô hình BIM LOD350
3DSCAN khảo sát hiện trạng nhà máy xe hơi Ford tại Hải Dương trên diện tích 2 ha bằng 2 máy quét FARO Focus M70 chạy song song, thực hiện hơn 3.000 trạm quét, bàn giao mô hình BIM LOD350 với sai số tổng thể dưới 5 mm. Point Cloud được ghép nối bằng phương pháp bridge (cầu nối) kết hợp sphere và cloud-to-cloud, kiểm soát trên lưới khống chế tọa độ – cao độ chuẩn hệ VN-2000 do Leica TCR802 và Leica DNA03 thiết lập. Với Scan to BIM nhà máy công nghiệp, khó nhất là kiểm soát sai lệch tích lũy qua hàng nghìn trạm quét.
Liên hệ tư vấn Scan to BIM nhà máy
.webp)

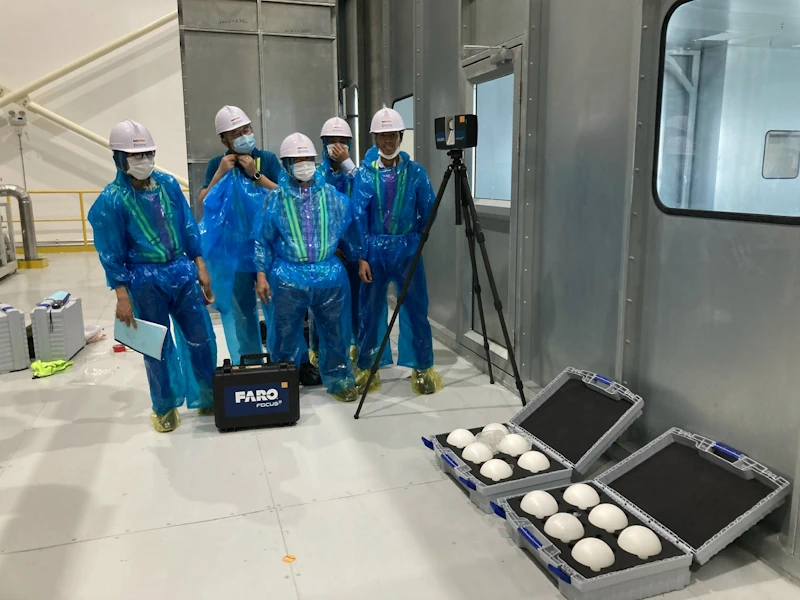

Team scan thực hiện các biện pháp an toàn khi vào phòng sơn
Bài toán của một nhà máy đang vận hành
Nhà máy ô tô sau vài năm vận hành thường không còn giống bản vẽ thiết kế: dây chuyền được bổ sung, hệ kỹ thuật đi thêm, phần lớn thay đổi không vào hồ sơ. Đến lúc chủ đầu tư muốn cải tạo hoặc mở rộng, việc đầu tiên là đo lại hiện trạng. Yêu cầu kỹ thuật của dự án:
- Phạm vi khảo sát: toàn bộ không gian kỹ thuật, dây chuyền sản xuất và hệ kết cấu nhà máy.
- Mức độ chi tiết: dựng mô hình BIM LOD350 với khung kèo, dầm, đường ống, máy móc.
- Độ chính xác: sai số tổng thể dưới 5 mm, phù hợp tiêu chuẩn quản lý công nghiệp.
- Dữ liệu đầu ra: Point Cloud màu thật (True Color), dùng được trên Revit, Navisworks và ArchiCAD.
Các yêu cầu này ràng buộc nhau: LOD350 buộc phải quét dày, số trạm vì vậy lên tới hàng nghìn, và càng nhiều trạm thì sai lệch tích lũy càng khó giữ dưới ngưỡng 5 mm.
.webp)

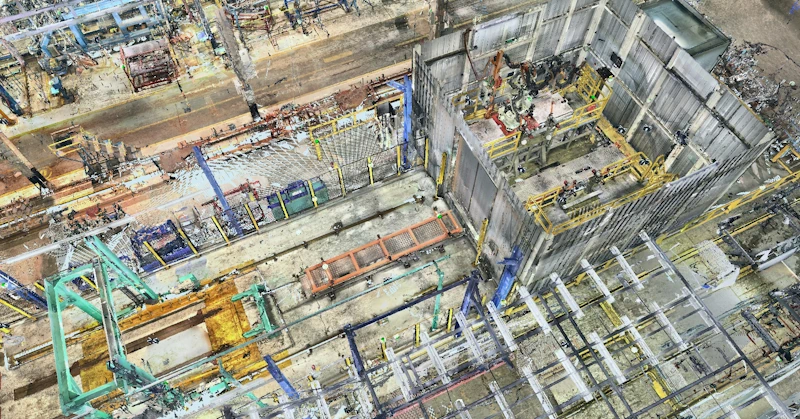

Dữ liệu Pointcloud hiện trạng nhà máy
Lựa chọn phương pháp và thiết bị cho 2 ha nhà xưởng
Nhà xưởng có kết cấu mái, dây chuyền và thiết bị che chắn tầm nhìn liên tục. UAV không lấy được khoảng bị che giữa các máy móc, SLAM không giữ được độ chính xác cấp milimet trong kết cấu thép, nên dự án dùng quét laser tĩnh mặt đất (TLS): hai máy FARO Focus M70 chạy song song, hai thiết bị trắc địa Leica lo phần khống chế. Focus M70 có tầm quét 70 m, vừa đủ cho khẩu độ nhà xưởng và chiều cao mái, lại gọn nhẹ nên di chuyển nhanh giữa các khe máy và lối kỹ thuật chật — yếu tố quyết định khi phải đặt hơn 3.000 trạm.
Thiết bị sử dụng
Thiết bị triển khai tại nhà máy Ford Hải Dương
| Thiết bị | SL | Vai trò | Thông số chính |
|---|---|---|---|
| FARO Focus M70 | 02 | Quét nhà xưởng, dây chuyền, hệ kết cấu | Tới 500.000 điểm/giây, tầm quét 0,6–70 m, sai số đo khoảng cách ±3 mm, camera màu tích hợp tới 165 MP, laser cấp 1 |
| Leica TCR802 | 01 | Lưới khống chế mặt bằng | Độ chính xác đo góc 2 giây |
| Leica DNA03 | 01 | Truyền cao độ toàn khu | Sai số ±0,3 mm/km đi về (mia Invar) |
Thông số theo datasheet FARO Technologies và Leica Geosystems.
Chạy hai máy cùng lúc còn giúp khép kín trọn một khu vực trong cùng đợt tiếp cận — quét dở dang rồi quay lại thường phát sinh sai lệch vì hiện trạng dây chuyền đã khác.
Đa dạng phụ kiện phục vụ thu thập dữ liệu
Lưới khống chế tọa độ – cao độ chuẩn hệ VN-2000

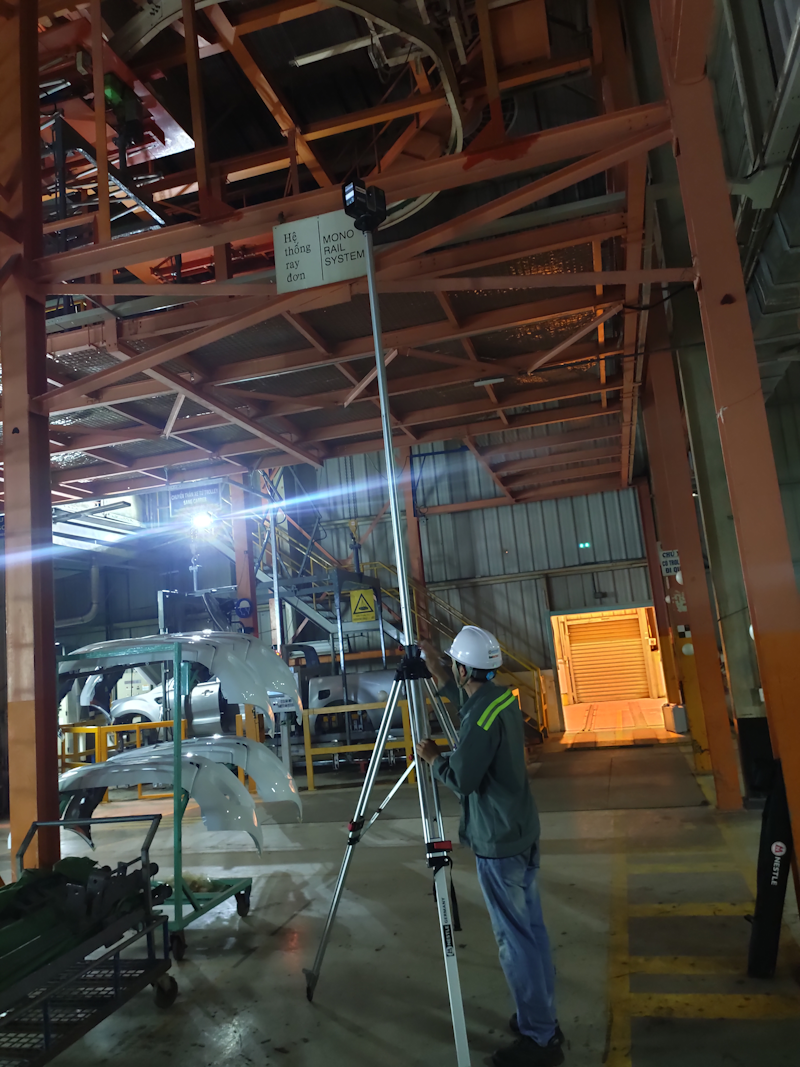

Việc đầu tiên tại hiện trường là lập mốc khống chế mặt bằng và cao độ chuẩn hệ VN-2000 cho toàn khu vực, làm trước khi bật máy quét. Thiếu lưới khống chế độc lập, hàng nghìn trạm quét chỉ liên kết theo quan hệ tương đối: không có cơ sở kiểm chứng sai số, cũng không gắn được mô hình vào hệ tọa độ quốc gia.
Mặt bằng đo bằng Leica TCR802, cao độ truyền bằng Leica DNA03 (±0,3 mm/km đi về, mia Invar). Hai hệ mốc này dùng để đối chứng Point Cloud sau khi ghép nối, và để đơn vị thiết kế đặt hệ tọa độ công trình trong Revit trùng thực địa.
“Trên nhà máy hơn 3.000 trạm, sai số không đến từ máy quét mà đến từ cách ghép nối. Có lưới khống chế bằng TCR802 và DNA03 thì con số dưới 5 mm mới kiểm chứng được.”
— Phan Tiên Duyên, Giám đốc, 3DSCAN
Thu thập dữ liệu hiện trường: hơn 3.000 trạm quét
Kế hoạch quét được lập cho toàn bộ 2 ha trước khi vào hiện trường, chia theo từng phân xưởng, lối kỹ thuật, hành lang và hệ thống HVAC. Mỗi khu vực có sơ đồ trạm riêng, xác định trước chỗ đặt sphere và tuyến cầu nối sang khu vực không nhìn thấy nhau.
Tổng cộng hơn 3.000 trạm quét bằng 2 máy FARO Focus M70 chạy song song. Khoảng cách trạm được giữ ngắn để vùng phủ chung đủ rộng cho mối ghép, đồng thời là điều kiện đạt LOD350: mô hình phải thể hiện đúng tiết diện dầm, liên kết, cao độ và đường kính thực của từng tuyến ống. Vùng dữ liệu trống đồng nghĩa với cấu kiện phải đoán khi dựng mô hình.
Ghép nối Point Cloud bằng phương pháp bridge
Dữ liệu được ghép trạm bằng phương pháp bridge (cầu nối) kết hợp sphere và cloud-to-cloud để hạn chế sai lệch tích lũy. Ghép tuần tự theo chuỗi thì sai số từng mối ghép, dù chỉ vài milimet, vẫn dồn thành centimet ở đầu kia nhà máy. Bridge chia dữ liệu thành cụm, dùng các trạm cầu nối có vùng phủ chung rộng để liên kết các cụm thành mạng khép kín, nhờ đó sai số phân bố đều. Sphere (bia cầu) dùng cho mối ghép cần độ tin cậy cao, cloud-to-cloud cho vùng nhiều đặc trưng hình học. Ghép xong, dữ liệu được chuẩn hóa và kiểm tra sai số theo mốc Leica TCR802 và DNA03, làm sạch nhiễu trước khi dựng mô hình.
Quy trình 8 bước: từ lưới khống chế VN-2000 đến mô hình BIM LOD350 sai số dưới 5 mm
Kiểm tra chất lượng: sai số tổng thể dưới 5 mm
Độ chính xác tổng thể của dự án đạt dưới 5 mm, phù hợp tiêu chuẩn quản lý công nghiệp. Hai con số hay bị nhầm với nhau: sai số đo khoảng cách ±3 mm là thông số một trạm FARO Focus M70 theo datasheet, còn dưới 5 mm là sai số toàn khối dữ liệu sau khi hơn 3.000 trạm đã ghép nối và đối chứng với lưới khống chế. Con số thứ hai mới vào hồ sơ nghiệm thu, lập thành bảng sai số kèm sơ đồ trạm và nhật ký quét để kiểm chứng độc lập.
Chi tiết cột, giằng và robot hàn ở mức LOD350; các quả cầu trắng là bia sphere đặt trước để ghép nối giữa các cụm trạm
Sản phẩm bàn giao
- Point Cloud True Color: định dạng E57, RCP, LAS, đầy đủ nội dung quét màu, dùng trực tiếp trong Revit, Navisworks, ArchiCAD.
- Mô hình BIM LOD350: dựng chi tiết toàn bộ khung kết cấu, sàn, trần, hệ kỹ thuật và thiết bị cố định.
- Bản vẽ mặt bằng, mặt cắt xuất từ Point Cloud, hỗ trợ thiết kế và quy hoạch lại nhà máy.
- Hồ sơ kỹ thuật: hồ sơ mốc khống chế, bảng sai số, sơ đồ trạm và nhật ký quét — để chủ đầu tư kiểm định độc lập, cách làm 3DSCAN áp dụng cho mọi dự án laser scan 3D hiện trạng.
Dữ liệu này giải quyết việc gì cho nhà máy
- Kiểm tra chính xác hiện trạng dây chuyền, kết cấu và hệ kỹ thuật để cải tạo, mở rộng trên số liệu đo thật.
- Giảm rủi ro xung đột khi bổ sung hệ cơ điện (MEP/Fitout): va chạm tuyến ống mới với kết cấu hiện hữu phát hiện ngay trên mô hình.
- Tạo nền tảng Digital Twin cho quản lý vận hành theo hướng CAFM, CMMS.
- Đáp ứng tiêu chuẩn BIM cho nhà máy thông minh, công nghiệp 4.0.
Kinh nghiệm rút ra từ dự án
Lưới khống chế không phải bước phụ: dự án vài chục trạm bỏ qua vẫn chấp nhận được, dự án hơn 3.000 trạm thì không còn gì để chứng minh sai số khi nghiệm thu. Phần tốn kém của Scan to BIM nhà máy cũng nằm ở kế hoạch quét chứ không ở số giờ máy — phương án trạm đúng sẽ giảm số trạm bù và số lần quay lại hiện trường. Và mức LOD cần chốt trước khi quét, vì LOD350 đòi hỏi mật độ trạm và góc quét khác LOD200.

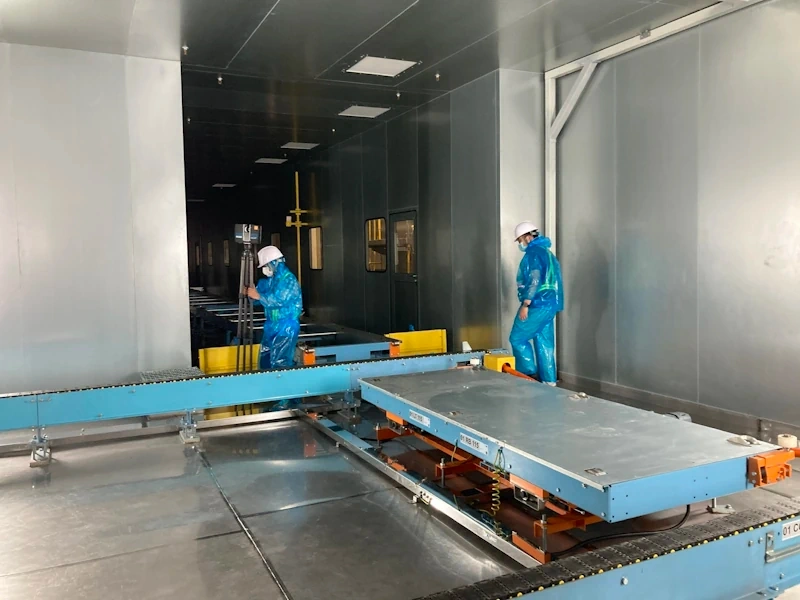

Hai kỹ sư quét 3D bên trong buồng sơn nhà máy ô tô, mặc đồ bảo hộ chống bụi sơn
Kết luận
Nhà máy xe hơi Ford Hải Dương: 2 ha, hơn 3.000 trạm quét, mô hình BIM LOD350, sai số tổng thể dưới 5 mm đối chứng trên lưới khống chế hệ VN-2000. 3DSCAN đặt trụ sở tại TP. Hồ Chí Minh, nhận dự án quét 3D và Scan to BIM trên cả nước. Nhà máy cần đo lại hiện trạng trước khi cải tạo hay số hóa vận hành, liên hệ 3DSCAN để bàn phương án theo mức LOD cần đạt.
