Scan to BIM – Số Hóa Hiện Trạng Thành Mô Hình BIM Chuẩn Kỹ Thuật

Scan to BIM là quy trình chuyển đổi dữ liệu quét 3D (point cloud) từ Laser Scan, UAV ảnh/LiDAR hoặc SLAM thành mô hình BIM (Revit/IFC) phản ánh trung thực hiện trạng công trình. 3DSCAN cung cấp dịch vụ Scan to BIM chuẩn hóa, độ chính xác tới mm, đáp ứng LOD 200–400(+), phục vụ thiết kế cải tạo – mở rộng, kiểm tra đụng chạm (clash), bóc tách khối lượng 5D, quản lý vận hành (FM) và hồ sơ As-Built. Giá trị cốt lõi: dữ liệu hiện trạng đầy đủ – định lượng – minh bạch, mô hình BIM chuẩn tham số (parametric), phân lớp rõ ràng, dễ phối hợp đa bộ môn, rút ngắn chu kỳ thiết kế và giảm rủi ro thi công.

Liên hệ 0938 309 808 để nhận báo giá & lịch thực hiện

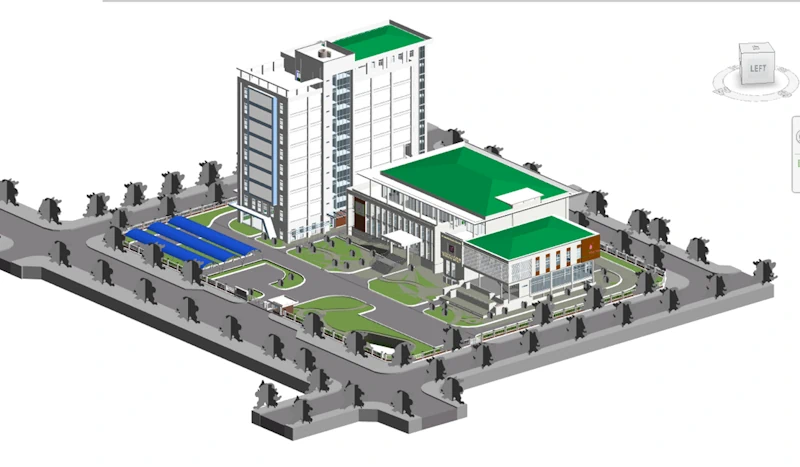

Mô hình BIM hoàn thiện sau khi số hóa từ Scan Laser

1. Scan to BIM là gì?

Scan to BIM là quá trình tái tạo mô hình kỹ thuật số của công trình hiện hữu dựa trên dữ liệu thực đo. Từ point cloud, kỹ sư dựng lại tường, sàn, dầm, cột, mái, cửa, cầu thang, lan can… và hệ thống MEPF (ống gió, ống nước, điện – chiếu sáng, PCCC) theo LOD/LOI đáp ứng mục tiêu dự án: thiết kế, cải tạo, kiểm định, As-Built, FM. Điểm cốt lõi phân biệt Scan to BIM với "dựng mô hình 3D" thông thường là mọi cấu kiện đều gắn với dữ liệu đo thực và có thể kiểm chứng ngược lại bằng point cloud.

Nguồn dữ liệu đầu vào

• Laser Scan mặt đất (TLS): Leica RTC360/P50, Faro… – mật độ điểm rất cao, độ chính xác mm.
• UAV ảnh/LiDAR: bao phủ mái, khuôn viên, khối tích lớn; tạo orthophoto, DSM/DTM.
• SLAM cầm tay: linh hoạt trong hành lang, không gian hẹp.
• Hồ sơ hiện hữu: bản vẽ DWG, PDF, Revit cũ (nếu có) để tham chiếu.

Mức độ chi tiết (LOD) & thông tin (LOI)

Hỗ trợ LOD 200/300/350/400(+) tùy nhu cầu. Tham số (LOI) gồm kích thước, vật liệu, cao độ, mã hệ, nhóm thiết bị, tag MEP… đảm bảo khai thác cho 4D/5D và FM.

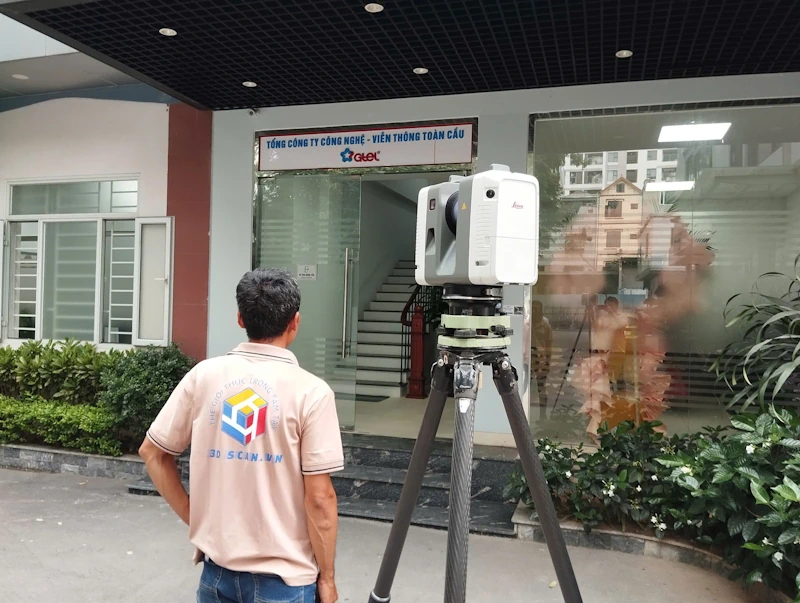

Laser Scan 3D xây dựng mô hình BIM tòa nhà GTEL, 103 Nguyễn Tuân, Hà Nội

→ Chi tiết dự án Scan to BIM độ chi tiết và chính xác cao phục vụ lập kế hoạch PCCC

2. Lợi ích nổi bật khi chọn 3DSCAN

• Độ chính xác cao: căn chỉnh theo GCP/lưới tọa độ; sai số mô hình hóa so với point cloud được kiểm soát theo LOD.
• Tiến độ nhanh: quy trình quét – xử lý – dựng hình tinh gọn, tự động hóa các bước lặp.
• Parametric & tiêu chuẩn hóa: family Revit theo thư viện chuẩn; đặt tên lớp – category thống nhất.
• Phối hợp đa bộ môn mượt mà: ARC/STR/MEPF đồng bộ; kiểm tra clash sớm, giảm phát sinh.
• Đầu ra đa định dạng: RVT, IFC, NWC/NWD, DWG, PDF, GLB… kèm viewer 3D online.

Số hóa mô hình BIM LOD 350 hệ thống ống nhà máy xử lý

→ Dự án Scan to BIM nhà máy sản xuất xe hơi Ford quy mô 20.000 m², LOD 350

3. Quy trình Scan to BIM chuẩn tại 3DSCAN

1. Tiếp nhận & phân tích mục tiêu: phạm vi, LOD/LOI, bộ môn cần mô hình, tiêu chuẩn đặt tên – phân lớp.
2. Quét & xử lý point cloud: quét TLS/UAV/SLAM; ghép – lọc nhiễu; đăng ký hệ tọa độ; kiểm soát sai số chồng ghép.
3. Thiết lập Revit template: thư viện family, view template, phase, workset, shared parameters, coordinate (Project/Survey).
4. Mô hình hóa ARC/STR/MEPF: dựng theo point cloud; tuân thủ joint, offset, slope, fitting MEP; chi tiết theo LOD đã duyệt.
5. QA/QC: so sai lệch mô hình ↔ point cloud; kiểm tra clash (Navisworks), rule-based check (Solibri/Dynamo).
6. Triển khai bản vẽ: sheet 2D (mặt bằng, mặt đứng, mặt cắt), lịch cửa/thiết bị, tag, keynote.
7. Bàn giao & hướng dẫn: RVT/IFC/DWG/PDF, NWC/NWD, GLB; hướng dẫn sử dụng – cập nhật mô hình.

Dữ liệu point cloud thu thập từ máy RTC360

→ Xem thêm chi tiết dự án Scan to BIM nhà máy sản xuất máy biến áp Hitachi

4. Phạm vi mô hình hóa (ARC · STR · MEPF)

• Kiến trúc (ARC): tường, sàn, mái, cửa/cửa sổ, cầu thang, lan can, hoàn thiện cơ bản, trần – vách.
• Kết cấu (STR): dầm, cột, sàn, móng (nếu có dữ liệu), giằng; profile thép; lỗ chờ xuyên sàn/tường.
• MEPF: ống gió – phụ kiện, ống nước – bẫy chữ P, thiết bị vệ sinh, sprinkler, máng cáp, tủ điện – panel, fixture chiếu sáng.

5. Tiêu chí chất lượng & kiểm soát sai số (QC)

• Tolerances tham khảo: ±10 mm (ARC/STR thường), ±5–10 mm (MEP chính), tùy LOD & mục tiêu.
• Sai lệch mô hình ↔ point cloud được đánh dấu màu (heatmap) tại các khu vực vượt ngưỡng.
• Tuân thủ naming convention, workset, shared coordinates, units, phase.

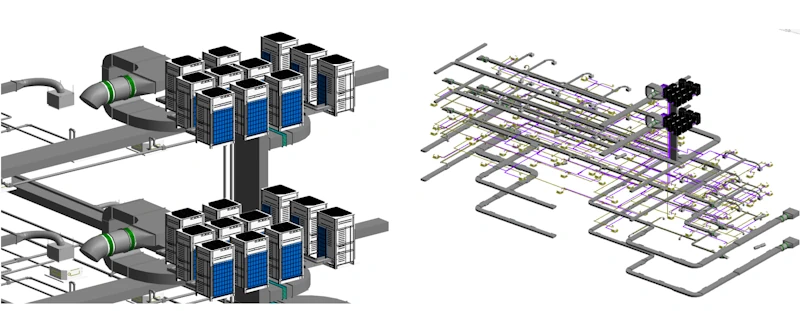

Hệ thống ME được xây dựng từ dữ liệu Scan Laser

6. Sản phẩm bàn giao & định dạng dữ liệu

• Revit (RVT) theo template đã duyệt; IFC trao đổi; NWC/NWD clash; DWG/PDF sheet 2D.
• Point Cloud tham chiếu: E57/RCP/RCS; Orthophoto/DSM (GeoTIFF) nếu có UAV.
• Viewer 3D online (GLB/Web): xem, đo đạc, chia sẻ nhanh cho các bên liên quan.
• Tài liệu QA/QC: báo cáo sai số, tiêu chuẩn đặt tên, bảng family, hướng dẫn cập nhật.

7. Ứng dụng thực tế của Scan to BIM

• Thiết kế cải tạo – mở rộng: làm nền cho concept, thiết kế kỹ thuật, hồ sơ xin phép.
• Clash detection & phối hợp: giảm đụng chạm ARC/STR/MEPF, hạn chế phát sinh.
• 5D (khối lượng – chi phí): trích khối lượng, bóc tách chính xác theo BIM.
• As-Built & nghiệm thu: đối soát thi công – hồ sơ hoàn công minh bạch.
• FM (vận hành – bảo trì): mô hình "sống" gắn thông tin thiết bị, lịch bảo trì.

Mô hình chi tiết hệ thống ME

8. So sánh Scan to BIM và đo vẽ thủ công truyền thống

9. Dự án tiêu biểu

• Tòa nhà GTEL – 103 Nguyễn Tuân, Hà Nội: Laser Scan 3D + UAV + VR360 dựng mô hình BIM phục vụ lập kế hoạch PCCC.
• Nhà máy xe hơi Ford Hải Dương: Scan to BIM quy mô 20.000 m², LOD 350.
• Nhà máy máy biến áp Hitachi: Scan to BIM hệ STR/MEP phục vụ bố trí dây chuyền.
• … và nhiều dự án dân dụng, công nghiệp, hạ tầng khác.

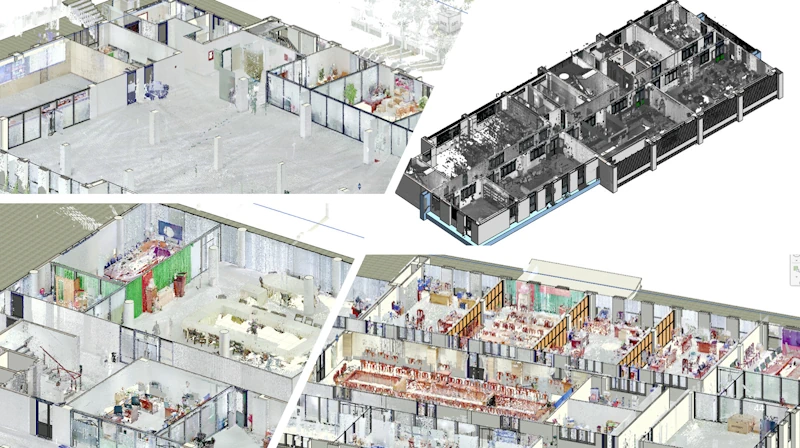

Dữ liệu mô hình BIM
