Dịch vụ quét Laser Scan 3D công trình – Khảo sát hiện trạng
Dịch vụ quét Laser Scan 3D công trình của 3DSCAN thu thập hiện trạng bằng công nghệ Terrestrial Laser Scanner (TLS), tạo ra Point Cloud mật độ cao phản ánh đúng hình học không gian thực. Dữ liệu được gắn hệ tọa độ – cao độ, kiểm soát sai số theo quy trình trắc địa, và có thể dùng ngay cho bản vẽ hiện trạng, Scan to BIM, kiểm định kết cấu hoặc số hóa di tích.
1. Laser Scan 3D là gì và tạo ra dữ liệu gì?

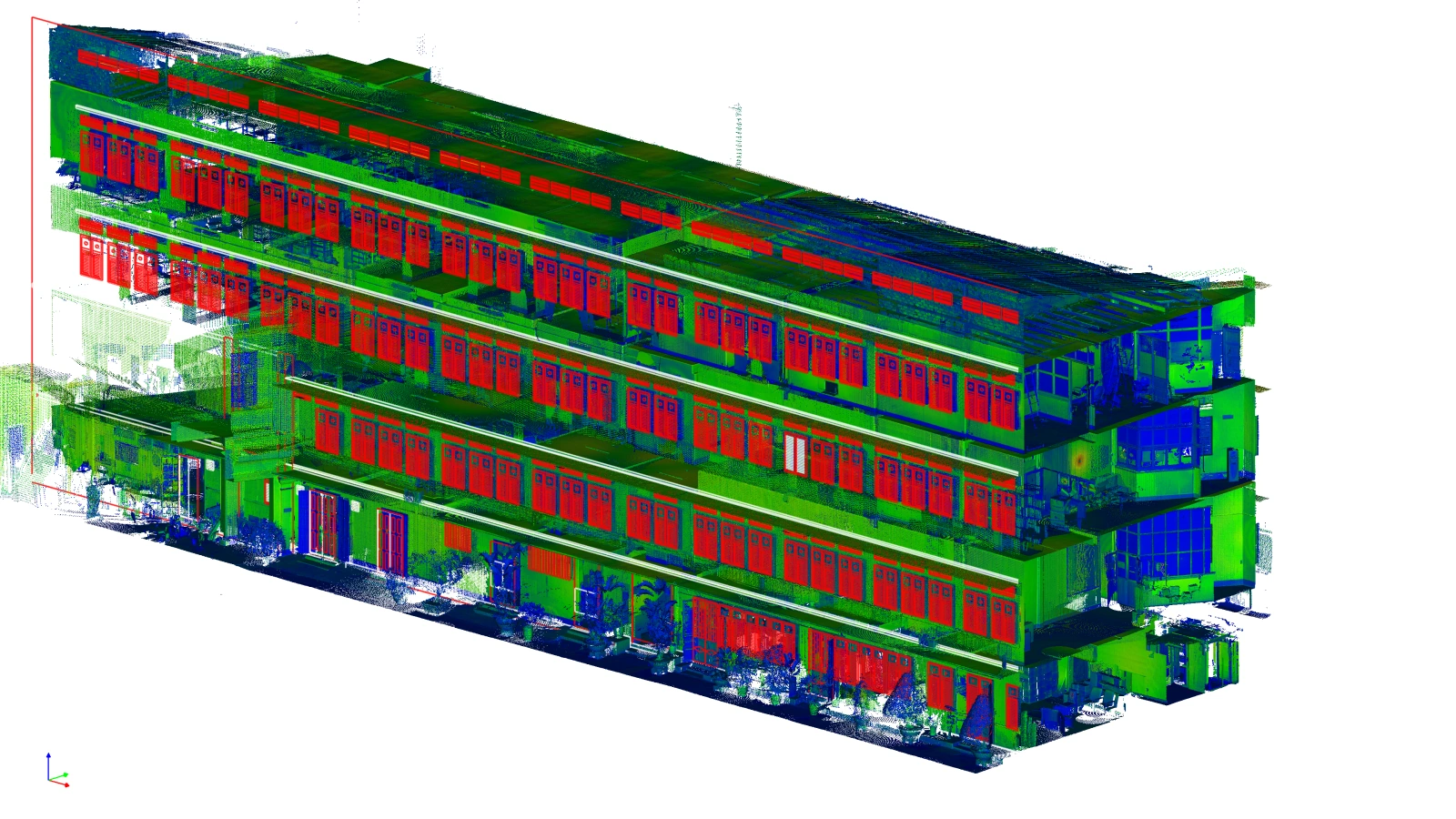

Laser Scan 3D dùng tia laser đo khoảng cách từ thiết bị đến hàng triệu điểm trên bề mặt công trình. Dữ liệu từ nhiều trạm quét được đăng ký (registration) và liên kết thành một hệ thống nhất gọi là Point Cloud – đám mây điểm, thể hiện chi tiết:
- Kiến trúc: tường, sàn, trần, cột, dầm, mặt đứng và hình học kiến trúc.
- Kết cấu và MEP: hệ kết cấu, đường ống, hệ thống MEP nhìn thấy được, máy móc thiết bị công nghiệp.
- Chi tiết đặc thù: chi tiết kiến trúc phức tạp, biến dạng và sai lệch hình học.
- Hiện trạng tổng thể công trình tại đúng thời điểm khảo sát.
Khác với đo hiện trạng chỉ lấy một số điểm đặc trưng, Laser Scan ghi nhận đồng thời một khối lượng dữ liệu hình học rất lớn — phù hợp với công trình phức tạp hoặc dự án mà việc quay lại hiện trường đo bổ sung gây tốn thời gian và chi phí.
2. Khi nào nên dùng dịch vụ quét Laser Scan?
Không phải công trình nào cũng cần Laser Scan — với công việc đơn giản, đo đạc truyền thống vẫn kinh tế và hiệu quả hơn. Laser Scan phát huy giá trị khi chi phí của việc thiếu hoặc sai dữ liệu hiện trạng lớn hơn chi phí khảo sát ban đầu, cụ thể trong các trường hợp sau.
a. Thiết kế và cải tạo công trình
Khi bản vẽ hoàn công không còn đầy đủ hoặc hiện trạng thực tế đã khác hồ sơ, Laser Scan giúp đội thiết kế tiếp cận trực tiếp dữ liệu hiện trạng 3D để kiểm tra kích thước, cao độ, khoảng cách và quan hệ không gian trước khi thiết kế.
b. Scan to BIM

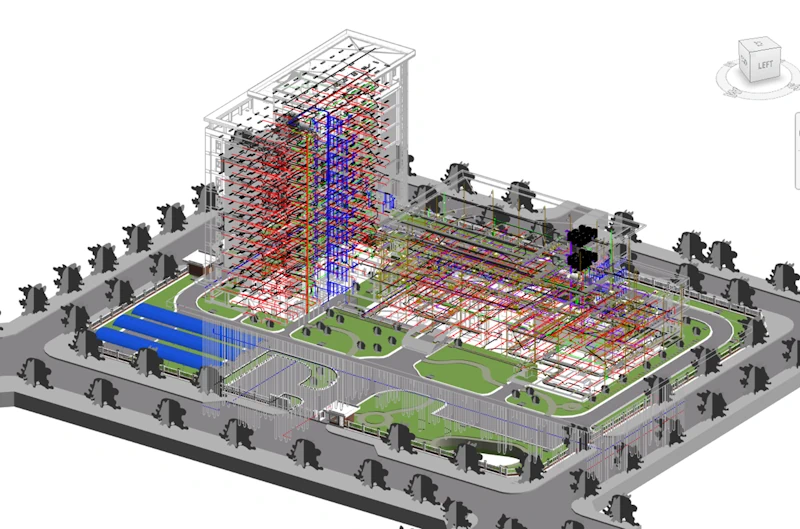

Point Cloud là dữ liệu đầu vào để dựng mô hình BIM hiện trạng trong Revit hoặc các nền tảng BIM phù hợp, bàn giao dưới dạng RVT, IFC hoặc định dạng theo yêu cầu — xem chi tiết quy trình tại trang dịch vụ Scan to BIM.
c. Nhà máy và công trình công nghiệp
Với nhà máy đang vận hành, Laser Scan ghi nhận hiện trạng trước khi bố trí dây chuyền mới, cải tạo nhà xưởng, thay đổi hệ thống MEP, lắp đặt thiết bị, kiểm tra không gian lắp đặt hoặc thiết kế kết cấu bổ sung.
d. Kiểm định và đánh giá công trình

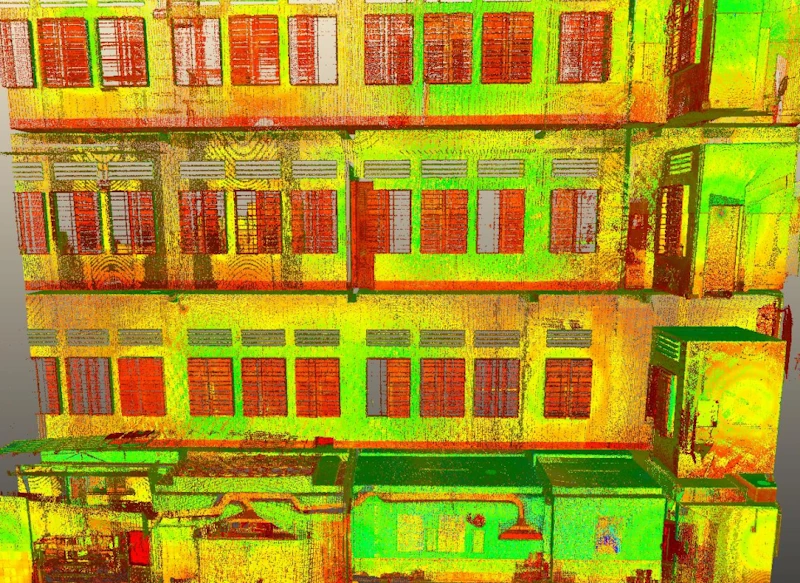

Point Cloud cho phép phân tích hình học cấu kiện, so sánh dữ liệu đo với mặt phẳng thiết kế hoặc dữ liệu ở các thời điểm khác nhau — hỗ trợ kiểm tra độ phẳng, độ thẳng đứng, hình học kết cấu và các dạng sai lệch theo yêu cầu từng dự án.
e. Số hóa công trình kiến trúc và di tích
Công trình di sản thường có hình học phức tạp, khó thể hiện đầy đủ bằng đo điểm truyền thống. Laser Scan lưu giữ hình học 3D tại thời điểm khảo sát, tạo dữ liệu nền cho nghiên cứu, lập hồ sơ, bảo tồn và phục dựng — tham khảo dịch vụ khảo sát bảo tồn di tích của 3DSCAN.
3. Độ chính xác Laser Scan 3D phụ thuộc vào đâu?
Thiết bị hiện đại có thể thu hàng triệu điểm với tốc độ rất cao, nhưng độ chính xác của thiết bị không đồng nghĩa với độ chính xác của toàn bộ dự án. Sai số có thể phát sinh trong bố trí trạm, liên kết giữa các trạm, đăng ký Point Cloud, truyền tọa độ, xử lý dữ liệu hoặc ghép nhiều khu vực khảo sát. Vì vậy một dự án Laser Scan phục vụ kỹ thuật không chỉ hỏi "máy scan chính xác bao nhiêu", mà còn phải trả lời "toàn bộ dữ liệu sau xử lý chính xác đến đâu và được kiểm tra bằng cách nào".
Độ chính xác cuối cùng phụ thuộc vào nhiều yếu tố cùng lúc: thiết bị, khoảng cách quét, góc tới bề mặt, mật độ trạm, điều kiện vật liệu, phương pháp registration, mạng khống chế, quy mô công trình và quy trình QA/QC. Với công việc chi tiết phù hợp, TLS có thể cung cấp dữ liệu ở mức milimet, nhưng yêu cầu độ chính xác của từng dự án phải được xác định trước và kiểm tra trên dữ liệu thực tế — bởi yêu cầu ±3 mm cho một hạng mục kỹ thuật và ±10 mm cho một công việc hiện trạng khác dẫn đến hai phương án khảo sát và mức chi phí rất khác nhau.
"Dữ liệu scan của team 3DSCAN còn tốt hơn dữ liệu mà họ đã nhận."
— Ông Yen, kỹ sư từng dựng mô hình BIM tại sân bay Changi, Singapore
4. Điều gì làm nên khác biệt trong dịch vụ của 3DSCAN?
3DSCAN không xem Laser Scanner là toàn bộ giải pháp. Năng lực dự án được hình thành từ ba yếu tố:
- Trắc địa: hệ tọa độ, cao độ, mạng khống chế, phương án đo và kiểm tra sai số — phát triển từ nền tảng khảo sát trắc địa, dữ liệu Laser Scan có thể kết nối với hệ tọa độ và cao độ phù hợp thông qua GNSS, toàn đạc điện tử, mốc khống chế hoặc các phương pháp đo kiểm độc lập.
- Thiết bị chuyên dụng: hệ thống Terrestrial Laser Scanning phù hợp yêu cầu khảo sát, trong đó có Leica RTC360 cho các dự án cần thu nhận dữ liệu chi tiết và hiệu quả tại hiện trường. Mật độ trạm, khoảng cách quét và phương án khống chế được xác định riêng theo từng công trình, không áp dụng một quy trình cho mọi dự án.
- Vận hành công nghệ: Point Cloud sau thu thập được đăng ký, kiểm tra liên kết và đối chiếu với dữ liệu kiểm tra phù hợp để phát hiện sai lệch trước khi dùng cho bản vẽ, BIM hoặc phân tích kỹ thuật tiếp theo — thay vì chỉ ghép Point Cloud đơn thuần.
Ba yếu tố này giúp 3DSCAN lựa chọn phương pháp phù hợp cho từng bài toán, thay vì cố dùng Laser Scan cho mọi trường hợp. Công nghệ là công cụ — trắc địa là nền tảng bảo đảm độ tin cậy của dữ liệu.
5. Quy trình quét Laser Scan 3D tại 3DSCAN
7 bước xử lý dữ liệu hiện trạng
| Bước | Nội dung công việc |
|---|---|
| 1. Xác định mục tiêu sử dụng dữ liệu | Dữ liệu dùng cho thiết kế, BIM, kiểm định, cải tạo, bảo tồn hay lưu trữ hiện trạng — mục tiêu quyết định độ chi tiết và phương án khảo sát. |
| 2. Khảo sát và thiết kế phương án đo | Đánh giá diện tích, kết cấu, vật cản, điều kiện quan sát và hệ tọa độ cần dùng; xác định mạng trạm và phương án kiểm soát dữ liệu. |
| 3. Thiết lập khống chế khi cần | Với dự án cần gắn hệ tọa độ hoặc kiểm soát hình học mức cao, hệ thống mốc và điểm kiểm tra được thiết lập theo yêu cầu kỹ thuật. |
| 4. Quét Laser Scan hiện trường | Bố trí trạm quét bảo đảm độ phủ, hạn chế vùng khuất; số trạm có thể từ vài chục đến hàng trăm hoặc hàng nghìn vị trí tùy công trình. |
| 5. Registration Point Cloud | Dữ liệu từ các trạm được đăng ký thành một Point Cloud thống nhất — công đoạn ảnh hưởng trực tiếp đến chất lượng dữ liệu cuối cùng. |
| 6. QA/QC | Kiểm tra liên kết giữa các trạm, vùng nguy cơ sai lệch, điểm khống chế/kiểm tra, hình học tổng thể, hệ tọa độ – cao độ và tính đầy đủ dữ liệu. |
| 7. Xử lý sản phẩm | Từ Point Cloud, tiếp tục dựng 2D CAD, Scan to BIM, mô hình 3D, phân tích hiện trạng, dữ liệu GIS hoặc Web 3D. |
6. Sản phẩm bàn giao sau khi quét Laser Scan
Tùy phạm vi hợp đồng, khách hàng không nhất thiết phải mua tất cả sản phẩm ngay từ đầu — một bộ Point Cloud thu thập và quản lý tốt có thể tiếp tục khai thác khi dự án phát sinh nhu cầu mới.
Sản phẩm và định dạng bàn giao
| Sản phẩm | Định dạng / nội dung |
|---|---|
| Point Cloud | E57, RCP/RCS hoặc định dạng phù hợp phần mềm khách hàng. |
| Bản vẽ hiện trạng | Mặt bằng, mặt đứng, mặt cắt và bản vẽ kỹ thuật trích xuất từ Point Cloud. |
| Mô hình BIM | RVT/IFC hoặc định dạng BIM khác theo yêu cầu. |
| Mô hình 3D | Phục vụ thiết kế, phân tích, trình bày hoặc quản lý. |
| Dữ liệu Web 3D | Xem và khai thác dữ liệu qua môi trường web, trong các dự án phù hợp. |
7. Laser Scan giúp tiết kiệm chi phí và kéo dài vòng đời dữ liệu như thế nào?
Chi phí lớn nhất của dữ liệu hiện trạng không nhất thiết nằm ở chi phí khảo sát, mà thường xuất hiện sau khảo sát: thiết kế dựa trên kích thước không đúng, phải quay lại đo bổ sung, phát hiện xung đột khi đã thi công, BIM không khớp hiện trạng, thiết bị mới không lắp vừa, thiếu dữ liệu ở khu vực quan trọng, hoặc nhiều bộ phận dùng những bộ dữ liệu khác nhau. Giá trị của Laser Scan vì vậy không chỉ nằm ở việc đo nhanh hơn, mà ở việc tạo ra một nguồn dữ liệu hiện trạng thống nhất để nhiều bộ phận cùng sử dụng.
Thay vì dừng lại ở "khảo sát → giao bản vẽ → kết thúc", 3DSCAN hướng dữ liệu đi theo vòng đời dự án: khảo sát hiện trạng → Point Cloud → thiết kế/BIM → thi công → as-built → GIS/Web 3D → quản lý, cải tạo, mở rộng. Dữ liệu khảo sát ban đầu nhờ đó dần trở thành tài sản dữ liệu của dự án, thay vì chỉ là sản phẩm dùng một lần.
8. Ứng dụng dịch vụ quét Laser Scan của 3DSCAN
3DSCAN tập trung vào những công việc mà độ đầy đủ và độ tin cậy của dữ liệu có giá trị thực sự:
- Nhà máy và công trình công nghiệp; công trình cải tạo; văn phòng và công trình thương mại.
- Công trình kiến trúc phức tạp; Scan to BIM; kiểm định và khảo sát kết cấu.
- Số hóa di tích; công trình cần lập hồ sơ hiện trạng; chủ đầu tư cần dữ liệu 3D để quản lý lâu dài.
- Dự án không lớn về diện tích nhưng yêu cầu cao về chất lượng — nhóm dự án mà đo thiếu vài vị trí hoặc phải quay lại khảo sát nhiều lần thường tốn kém hơn đầu tư một bộ dữ liệu tốt ngay từ đầu.
9. Báo giá dịch vụ quét Laser Scan
Mỗi công trình có điều kiện hiện trạng và yêu cầu kỹ thuật khác nhau, vì vậy 3DSCAN không áp dụng một đơn giá cố định cho tất cả dự án. Chi phí khảo sát được xác định dựa trên quy mô công trình, mức độ phức tạp, mật độ và số lượng vị trí quét, yêu cầu độ chính xác, hệ tọa độ – cao độ, điều kiện thi công, sản phẩm bàn giao và tiến độ thực hiện.
Trước khi báo giá, 3DSCAN trao đổi với khách hàng để xác định mục đích sử dụng dữ liệu, từ đó đề xuất phạm vi khảo sát và mức độ xử lý phù hợp — tránh thu thập hoặc xử lý dữ liệu vượt quá nhu cầu thực tế. Khách hàng có thể gửi bản vẽ, diện tích, hình ảnh/video hiện trạng và yêu cầu đầu ra; 3DSCAN sẽ đánh giá và lập phương án kỹ thuật cùng báo giá tương ứng.
Để có phương án phù hợp, khách hàng chỉ cần cung cấp:
- Vị trí công trình.
- Diện tích hoặc bản vẽ sơ bộ.
- Hình ảnh/video hiện trạng nếu có.
- Mục đích sử dụng dữ liệu.
- Sản phẩm mong muốn.
- Tiến độ yêu cầu.
3DSCAN sẽ đề xuất phương pháp thu thập và xử lý dữ liệu phù hợp trước khi lập báo giá.
Kết luận
3DSCAN triển khai dịch vụ quét Laser Scan 3D trên nền tảng trắc địa, kết hợp thiết bị TLS chuyên dụng và quy trình QA/QC kiểm soát sai số ở từng bước — bảo đảm dữ liệu không chỉ "quét được" mà còn đúng vị trí, đúng kích thước và dùng được ngay cho thiết kế, BIM hoặc kiểm định. Mọi phương án khảo sát đều được đề xuất theo đúng mục đích sử dụng dữ liệu của từng công trình.
Dự án liên quan của 3DSCAN
- Quét Laser Scan 3D Nhà thờ Lớn Hà Nội — lưu giữ số liệu phục vụ bảo tồn di tích.
- Laser Scan 3D bảo tồn di tích chùa Xá Lợi — khảo sát hiện trạng công trình kiến trúc phức tạp.
- Scan to BIM kết hợp dò ngầm — RMIT Quận 7 — Point Cloud làm nền dựng mô hình BIM hiện trạng.
- Trang dịch vụ Scan to BIM — quy trình, mức LOD và sản phẩm bàn giao chi tiết.
Cần khảo sát hiện trạng công trình bằng Laser Scan 3D? Gửi cho 3DSCAN thông tin sơ bộ về công trình để được tư vấn phương án khảo sát và báo giá phù hợp.
