3DScan.vn triển khai dự án Scan to BIM kết hợp dò ngầm và khảo sát địa hình tại Trường Quốc Tế RMIT – Quận 7, TP. Hồ Chí Minh. Mục tiêu nhằm phục vụ công tác thiết kế cải tạo, mở rộng hạ tầng kỹ thuật và không gian ngầm của khuôn viên trường. Dự án sử dụng các thiết bị tiên tiến gồm Leica RTC360, máy dò sóng siêu âm GPR và hệ thống dò tín hiệu điện, thực hiện trên diện tích đất 10 ha và khu vực quét chi tiết 35.000 m².

Liên hệ dịch vụ Scan to BIM & Dò ngầm hạ tầng

1. Mục tiêu và phạm vi thực hiện

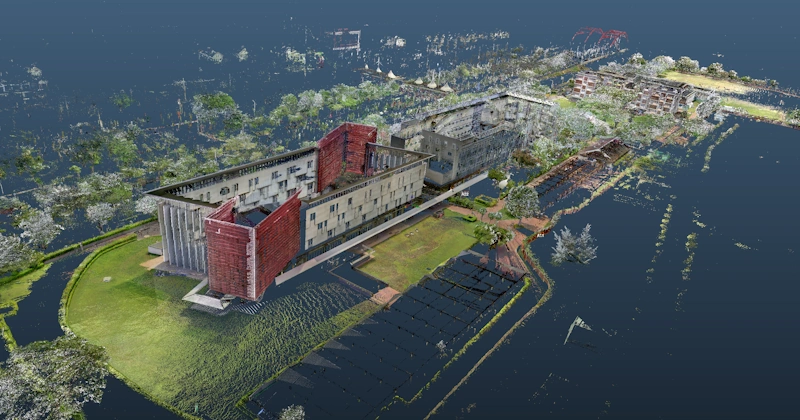

Đám mây điểm (point cloud) hiện trạng khuôn viên trường

Dự án hướng đến việc xây dựng mô hình 3D toàn diện cho khuôn viên Trường RMIT, bao gồm cả phần kiến trúc, kết cấu, hệ thống kỹ thuật ngầm và địa hình hiện trạng. Dữ liệu được sử dụng cho thiết kế cải tạo – mở rộng hạ tầng kỹ thuật và quy hoạch tổng thể.

• Địa điểm: Trường Quốc Tế RMIT, Quận 7, TP. Hồ Chí Minh.
• Tổng diện tích khu đất: 10 ha (100.000 m²).
• Diện tích quét chi tiết: 35.000 m² bao gồm tòa nhà, sân, khu cây xanh và hệ thống kỹ thuật.
• Thiết bị sử dụng: Leica RTC360 – Laser Scan 3D; GPR – máy dò sóng siêu âm ngầm; thiết bị dò tín hiệu điện ngầm (EM Locator).
• Mục đích: Phục vụ thiết kế cải tạo, bổ sung hệ thống hạ tầng kỹ thuật và quy hoạch cải tạo cảnh quan.

2. Quy trình kỹ thuật triển khai

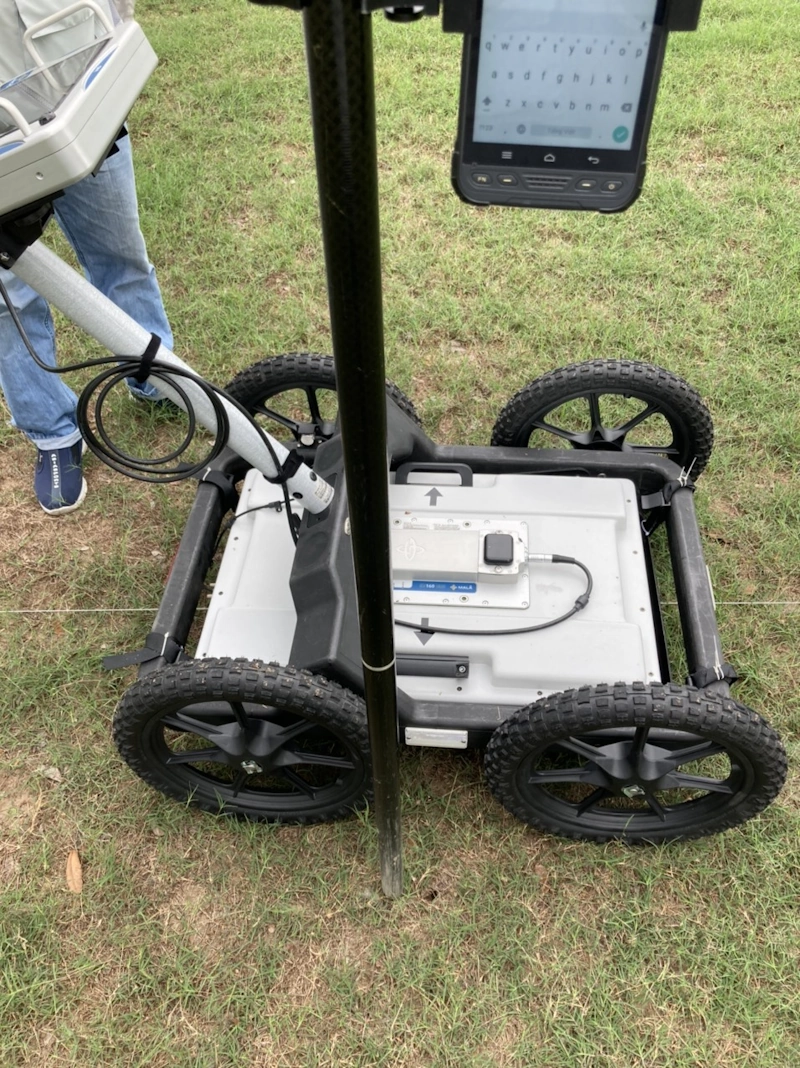

Thiết bị GPR khảo sát công trình ngầm tại hiện trường

Dự án được chia thành ba hạng mục chính: quét Laser Scan 3D – khảo sát địa hình – dò ngầm hạ tầng kỹ thuật. Tất cả dữ liệu được tích hợp vào mô hình BIM LOD 300 thống nhất, phản ánh toàn bộ hiện trạng mặt đất và hệ thống ngầm.

a) Quét Laser Scan 3D (RTC360)

• Thực hiện quét 1.200 trạm bằng Leica RTC360, mật độ điểm dày >10 triệu điểm/m².
• Sử dụng kỹ thuật ghép trạm Cloud-to-Cloud, kiểm soát sai số RMS < 5 mm.
• Xuất dữ liệu E57, RCP, LGS phục vụ mô hình hóa BIM.

b) Dò ngầm bằng sóng siêu âm GPR & Dò tín hiệu điện

• Sử dụng GPR (Ground Penetrating Radar) xác định tuyến ống ngầm, cáp điện, cống thoát nước, độ sâu 0,3–5 m.
• Dò tín hiệu điện (EM Locator) để xác nhận vị trí cáp và ống kim loại.
• Đánh dấu toàn bộ tuyến ngầm trên bản đồ 3D, liên kết trực tiếp với mô hình mặt đất.

c) Khảo sát địa hình và tích hợp BIM

• Đo mốc khống chế và cao độ bằng GNSS RTK.
• Kết hợp dữ liệu quét Laser và mô hình địa hình để tạo Surface model chính xác ±10 mm.
• Tích hợp toàn bộ dữ liệu vào Revit/BIM LOD 300 phục vụ thiết kế cải tạo và kiểm tra xung đột hạ tầng.

3. Kết quả và giá trị ứng dụng

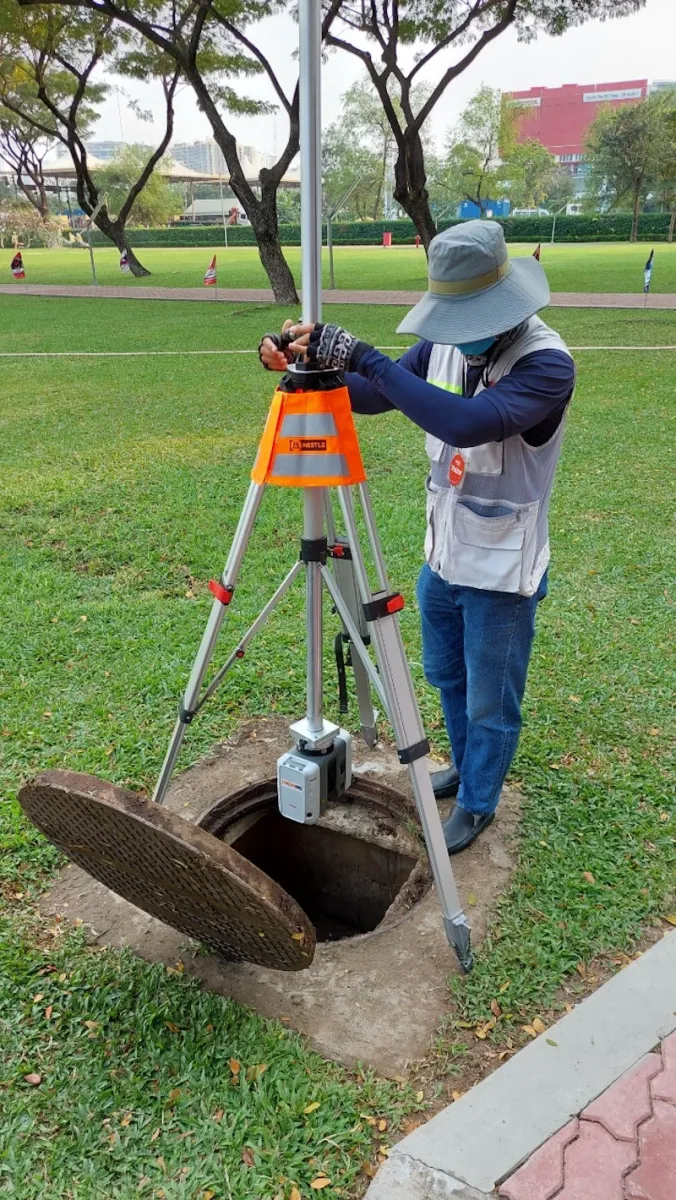

Khảo sát cấu trúc hệ thống hố ga và đường ống ngầm

Dự án hoàn thành trong thời gian 10 ngày, cung cấp dữ liệu số hóa toàn diện gồm:

• Point cloud độ chính xác ±5 mm, bao phủ toàn bộ khu vực quét.
• Bản đồ hệ thống ngầm (điện, nước, thoát nước, viễn thông) từ dữ liệu GPR và EM.
• Mô hình BIM LOD 300 thể hiện kiến trúc, địa hình và hạ tầng kỹ thuật ngầm.
• Bộ dữ liệu GIS tích hợp, hỗ trợ công tác quy hoạch cải tạo tổng thể khuôn viên.

Với việc kết hợp công nghệ Laser Scan 3D và dò ngầm bằng sóng siêu âm GPR, dự án giúp chủ đầu tư xác định chính xác hiện trạng hạ tầng kỹ thuật, giảm thiểu rủi ro thi công, đồng thời hỗ trợ mạnh mẽ cho giai đoạn thiết kế cải tạo – mở rộng.

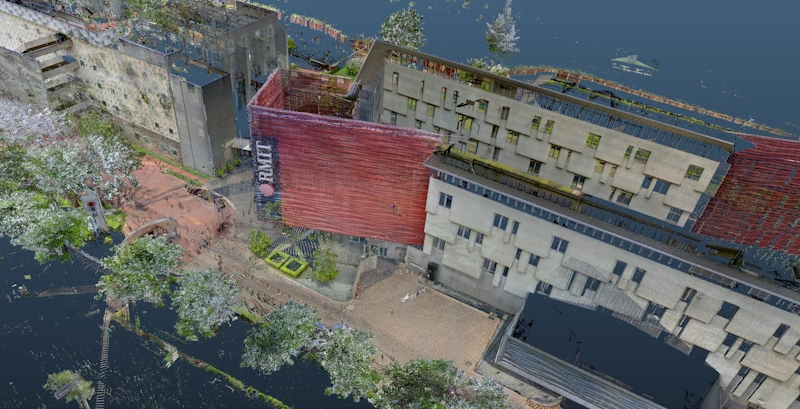

Mặt tiền Trường Quốc tế RMIT, Quận 7

Kết luận

Dự án Scan to BIM kết hợp dò ngầm Trường Quốc Tế RMIT Quận 7 là ví dụ tiêu biểu cho giải pháp khảo sát hiện trạng toàn diện mà 3DScan.vn đang cung cấp. Bằng việc tích hợp công nghệ Laser Scan 3D – GPR – EM Locator – GNSS, 3DScan.vn mang đến bộ dữ liệu chuẩn xác, đồng bộ, giúp chủ đầu tư và đơn vị thiết kế ra quyết định chính xác, giảm chi phí và đảm bảo an toàn trong thi công cải tạo.
