Chuyển đổi dữ liệu Quy hoạch sang GIS – Từ bản vẽ sang cơ sở dữ liệu thông minh

Trong nhiều năm, hồ sơ quy hoạch chủ yếu tồn tại dưới dạng bản vẽ giấy/CAD. Chúng có giá trị pháp lý nhưng hạn chế về truy vấn, liên thông và phân tích. Chuyển đổi dữ liệu quy hoạch sang GIS giúp biến “bản vẽ tĩnh” thành cơ sở dữ liệu thông minh có cấu trúc, có thể tích hợp, chia sẻ và phân tích không gian đa chiều để phục vụ ra quyết định, giám sát và minh bạch hóa thông tin quy hoạch.

Tư vấn chuyển đổi GIS Hotline/Zalo: 0938 309 808 • Email: lienhe@3dscan.vn

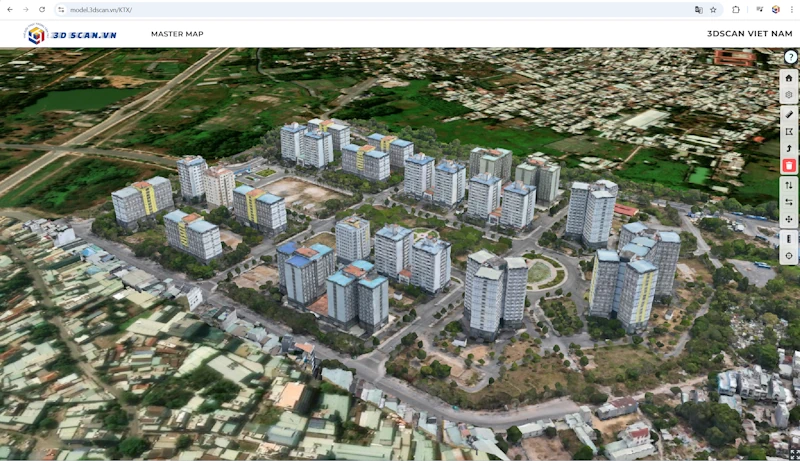

Mô hình 3D đô thị từ thiết bị bay UAV phục vụ quản lý, thiết kế Quy hoạch đô thị

1) Vì sao phải chuyển đổi dữ liệu quy hoạch sang GIS?

• Tương tác & phân tích: GIS cho phép truy vấn, phân tích kịch bản, đánh giá tác động không gian (buffer, overlay, network) mà bản vẽ tĩnh không thể.
• Liên thông & chia sẻ: Chuẩn hóa cấu trúc giúp kết nối cơ sở dữ liệu quốc gia, cổng công khai thông tin và hệ thống tác nghiệp của nhiều sở/ngành.
• Cập nhật & kiểm soát phiên bản: Dễ dàng cập nhật biến động, lưu vết thay đổi, đảm bảo tính mới và truy xuất nguồn gốc.
• Minh bạch & giám sát: Công bố dữ liệu trực tuyến (WebGIS), tăng niềm tin cộng đồng và hiệu quả giải quyết thủ tục.
• Ra quyết định dựa trên dữ liệu: Tối ưu đầu tư hạ tầng, quản lý đất đai, đánh giá năng lực chịu tải đô thị.

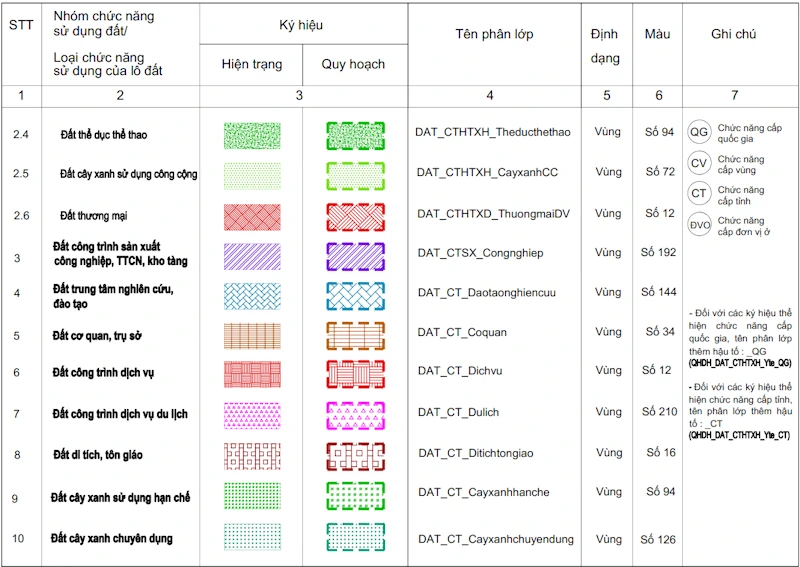

Yêu cầu ký hiệu hiển thị trên bản đồ GIS theo Thông tư số 16/2025/TT-BXD ngày 30/6/2025 của Bộ trưởng Bộ Xây dựng

2) Hiểu đúng các quy định về dữ liệu GIS là điều kiện tiên quyết

Chuyển CAD sang GIS không chỉ là đổi định dạng. Đó là quá trình chuẩn hóa theo quy định (cấu trúc CSDL, ký hiệu, kiểu hình học, trường thuộc tính, nguyên tắc topology, hệ tọa độ…) để đảm bảo tính hợp lệ và khả năng liên thông. Các nội dung cốt lõi cần nắm:

• Cấu trúc CSDL: Tổ chức theo nhóm dữ liệu (Nền địa hình, Hiện trạng, Quy hoạch, Mốc giới) và lớp chi tiết (ranh giới, sử dụng đất, giao thông, hạ tầng…).
• Quy tắc trình bày: Tên lớp thống nhất; điểm–đường–vùng đúng kiểu hình học; ký hiệu/màu theo bộ ký hiệu thống nhất; font/viết hoa/chuẩn mã.
• Quan hệ không gian (spatial relationships): Đảm bảo logic hành chính (xã ⊂ huyện ⊂ tỉnh), lô đất nằm trong ô phố/quy hoạch, không chồng lấn trái phép.
• Kiểm tra tính chặt chẽ dữ liệu: Topology (no gaps, no overlaps, nodes snapped), thuộc tính bắt buộc (mã hồ sơ, mã đối tượng, phân loại, thời kỳ quy hoạch), ràng buộc miền giá trị (domain), data dictionary.
• Hệ tọa độ & độ chính xác: Georeference đúng VN-2000, sai số trong ngưỡng quy định; lưu metadata (nguồn, thang đo, ngày cập nhật).

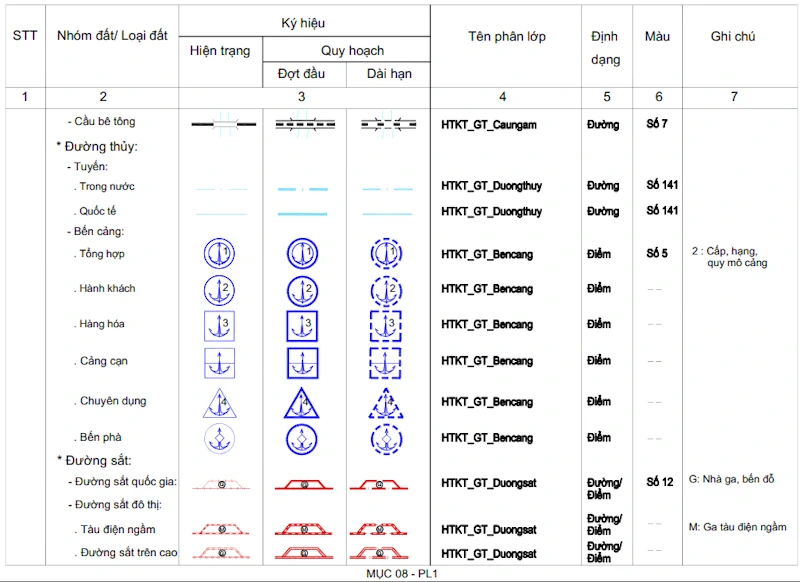

Cách đặt tên các loại đất phù hợp Quy Hoach

3) Một cơ sở dữ liệu GIS “chuẩn” phải đáp ứng những gì?

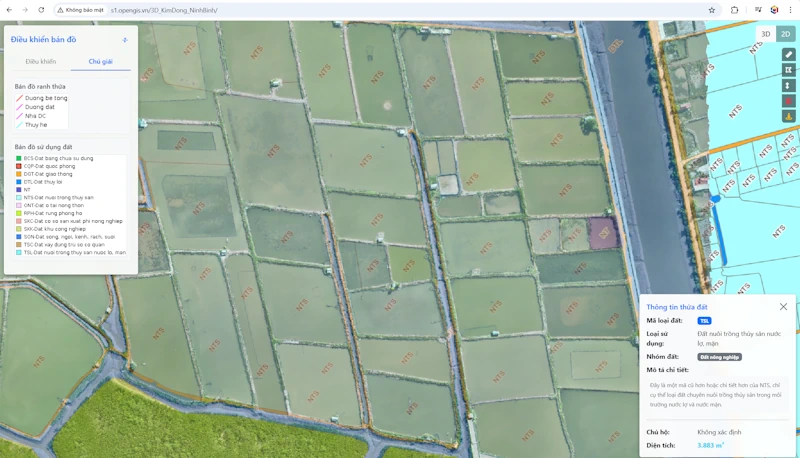

Dữ liệu hiện trạng, quy hoạch thể hiện các ký hiệu bằng nhãn bản đồ

4) Quy trình chuyển đổi CAD ➜ GIS (đề xuất thực hành tốt)

1. Tiếp nhận & kiểm điểm hồ sơ: Thu thập bản vẽ, quyết định, thuyết minh, bảng chỉ tiêu; rà soát thiếu–thừa–mâu thuẫn.
2. Chuẩn hóa CAD: Lọc lớp theo danh mục, đổi tên layer, ép kiểu đối tượng (line/polyline/polygon), đóng kín vùng, tách block điểm.
3. Gán tọa độ & chỉnh hình: Georeference đúng VN-2000; kiểm tra biến dạng, snap ranh giới giáp ranh hành chính.
4. Mô hình hóa GIS: Tạo schema (feature datasets, feature classes), field chuẩn, domain, subtypes, rule topology.
5. Nạp dữ liệu & đối soát: Import theo lớp; validate topology; kiểm lỗi (gaps/overlaps, dangles); đối chiếu bảng chỉ tiêu.
6. Bổ sung thuộc tính pháp lý & metadata: Mã hồ sơ, mã quy hoạch, cấp–kỳ, nguồn gốc, ngày cập nhật; mô tả mục đích/scope.
7. Kiểm định QA/QC & nghiệm thu: Sinh báo cáo lỗi, khắc phục, xuất checklist; ký số biên bản nghiệm thu dữ liệu.
8. Công bố & vận hành: Xuất bản dịch vụ bản đồ; thiết lập phân quyền; kế hoạch cập nhật biến động & sao lưu.

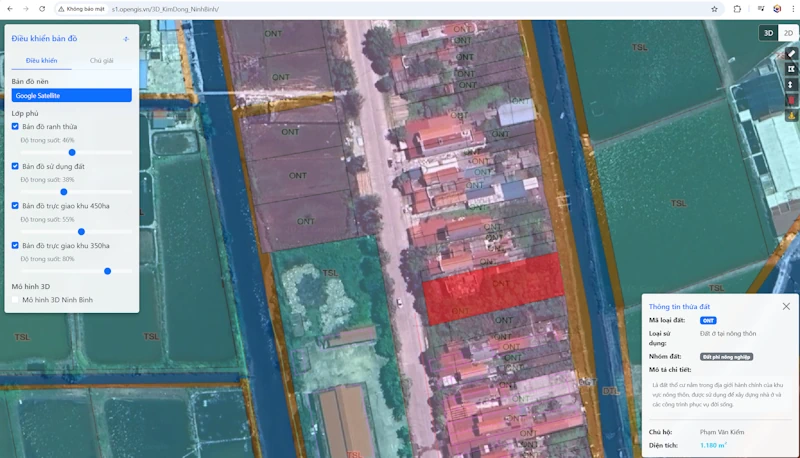

Truy vấn thông tin trực tuyến từng loại hình sử dụng đất mọi lúc mọi nơi
