Quét hiện trạng công trình phục vụ cải tạo – Trường Tiểu học Sen Hồng, Quận 2

3DScan.vn thực hiện dự án quét hiện trạng công trình bằng Laser Scan 3D tại Trường Tiểu học Sen Hồng, phục vụ công tác cải tạo và sửa chữa tổng thể. Dự án triển khai trên diện tích 2.500 m², bao gồm không gian bên trong lớp học, hành lang và toàn bộ khu vực bên ngoài, được quét và xử lý dữ liệu trong vòng 1 ngày với độ chính xác ±10 mm, mô hình hóa theo cấp độ LOD 250.

Liên hệ khảo sát Laser Scan 3D hiện trạng

1. Mục tiêu và phạm vi dự án

Mục tiêu của dự án là đo quét toàn bộ hiện trạng công trình Trường Tiểu học Sen Hồng để phục vụ thiết kế cải tạo, bổ sung hạng mục và nâng cấp cơ sở vật chất. Việc ứng dụng công nghệ Laser Scan 3D giúp thu thập dữ liệu chính xác, chi tiết đến từng góc tường, sàn, mái và hệ kết cấu, đảm bảo mô hình BIM phản ánh đúng tình trạng thực tế.

• Địa điểm: Trường Tiểu học Sen Hồng.
• Diện tích quét: 2.500 m², gồm khu lớp học, hành lang, sân trường và khu phụ trợ.
• Thời gian thực hiện: 1 ngày (gồm quét, xử lý dữ liệu sơ bộ, đăng ký trạm).
• Độ chính xác: ±10 mm theo hệ VN-2000.
• Mức độ mô hình hóa: BIM LOD 250 – thể hiện kiến trúc, tường, cột, sàn, mái.

2. Quy trình thực hiện

Dự án được triển khai bằng máy quét Laser Scan 3D tốc độ cao, quét liên tục từ trong nhà ra ngoài để bảo toàn liên kết không gian. Phương pháp Cloud-to-Cloud Registration được sử dụng để ghép trạm nhanh, kiểm soát sai số từng vùng đảm bảo dưới 10 mm.

• Khảo sát hiện trường, bố trí quỹ đạo quét và chọn vị trí trạm tối ưu.
• Thực hiện quét toàn bộ phòng học, hành lang, sân và khu phụ trợ trong cùng ngày.
• Ghép trạm bằng thuật toán ICP, hiệu chỉnh sai lệch và lọc nhiễu.
• Xuất point cloud chuẩn hóa (E57, RCP) và dựng mô hình BIM LOD 250.

3. Kết quả và ứng dụng

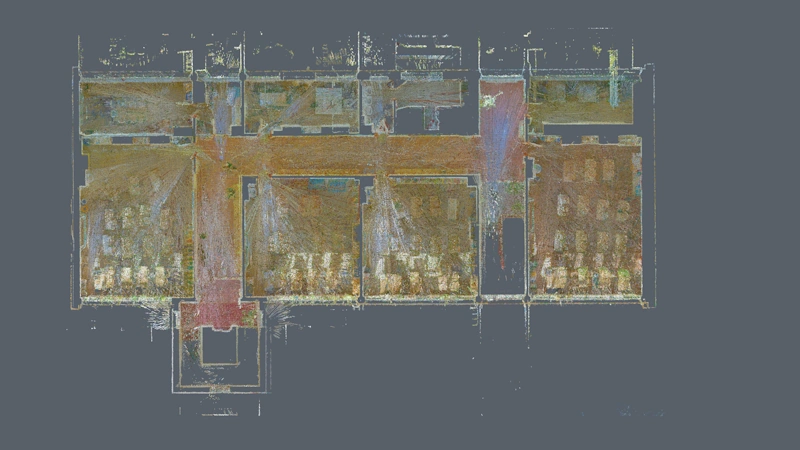

Dữ liệu point cloud thu được có độ phủ toàn bộ không gian, sai số trung bình chỉ ±10 mm. Mô hình BIM LOD 250 cho phép các đơn vị thiết kế và quản lý công trình xác định chính xác vị trí kết cấu, tường, cửa, hệ thống MEP hiện có, giúp giảm xung đột thiết kế và rút ngắn thời gian cải tạo.

Kết luận

Việc ứng dụng công nghệ Laser Scan 3D trong khảo sát hiện trạng mang lại hiệu quả vượt trội về độ chính xác, tốc độ và khả năng phân tích không gian. Dự án Trường Tiểu học Sen Hồng là minh chứng cho năng lực của 3DScan.vn trong việc cung cấp giải pháp Scan-to-BIM phục vụ cải tạo, sửa chữa và quản lý cơ sở hạ tầng giáo dục.
