Scan 3D tính toán trữ lượng – Giải pháp quản lý tồn kho hiệu quả từ 3DScan.vn

Scan 3D tính toán trữ lượng (volume/stockpile measurement) là phương pháp số hóa kho/bãi bằng Laser Scan và/hoặc UAV LiDAR/UAV ảnh RTK–PPK, tạo ra đám mây điểm (point cloud) và bề mặt 3D có độ chính xác cao để đo khối lượng, kiểm kê tồn kho, đối soát báo cáo tài chính. Giải pháp của 3DScan.vn giúp doanh nghiệp trong các ngành mỏ khoáng sản, vật liệu xây dựng, xi măng, than, nông sản, logistics… theo dõi biến động tồn kho nhanh – chính xác – minh bạch, giảm rủi ro và tối ưu chi phí vận hành.

Điểm mạnh nổi bật: sai số mục tiêu chỉ ~1–3% (tùy địa hình, bề mặt vật liệu và mật độ điểm), an toàn vì hạn chế tiếp cận trực tiếp, tốc độ cao (quét hàng nghìn m² trong vài giờ), dữ liệu 3D dễ kiểm chứng (mặt cắt, đường bao, bản đồ chênh cao), dùng lặp lại cho kiểm kê định kỳ hàng tháng/quý.

Liên hệ 0938 309 808 để nhận báo giá & lịch thực hiện

Scan Laser đống liệu trong nhà kho nhà máy Insee Thị Vải

Vì sao Scan 3D là lựa chọn tối ưu để tính toán trữ lượng?

• Độ chính xác thực địa: dữ liệu 3D dày, liên tục; mô hình bề mặt không phụ thuộc giả định hình học (hình nón, hình thang…) như đo thủ công.
• Tiến độ nhanh – an toàn: UAV/laser làm việc từ xa, rút ngắn thời gian đóng bãi; hạn chế leo trèo, tiếp xúc bề mặt trượt.
• Minh bạch – kiểm chứng được: lưu vết toàn bộ point cloud/mesh, có thể mở lại để đối soát, trích mặt cắt, xem đường bao stockpile bất kỳ lúc nào.
• Tiết kiệm chi phí: giảm sai lệch kiểm kê, kiểm soát thất thoát; chuẩn hóa quy trình báo cáo để tối ưu nhân lực.
• Khả năng mở rộng: áp dụng từ kho nhỏ đến khu mỏ lớn; nhiều bãi cùng lúc; dễ lập lịch kiểm kê định kỳ.

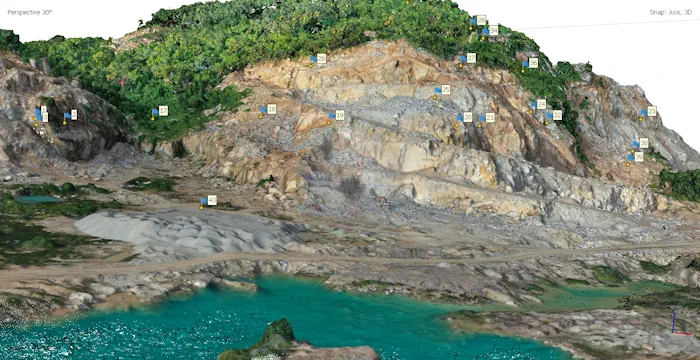

tính toán trữ lượng mỏ đá vôi của nhà máy xi măng Fico, Vũng Tàu

Scan 3D tính trữ lượng là gì? Tổng quan phương pháp

Mục tiêu cốt lõi là dựng bề mặt thật của stockpile/khu mỏ ở thời điểm đo. Từ bề mặt này, so với bề mặt chuẩn (nền, cao độ thiết kế, mốc kỳ trước) sẽ tính được thể tích và chuyển đổi sang khối lượng theo khối lượng riêng/dung trọng của vật liệu.

UAV LiDAR

UAV gắn LiDAR quét trực tiếp bề mặt bằng xung laser, đạt mật độ điểm cao, chất lượng tốt trên nền vật liệu phức tạp (đá hộc, than, cọc bãi). Ưu điểm: ít phụ thuộc ánh sáng, tốt trong điều kiện bề mặt sẫm màu, thô nhám. Kết hợp RTK/PPK và GCP (mốc khống chế mặt đất) để nâng cao độ chính xác tuyệt đối.

UAV ảnh RTK–PPK (Photogrammetry)

Bay chụp ảnh chồng phủ cao, xử lý bằng phần mềm quang trắc để tái tạo point cloud, orthophoto, mô hình bề mặt DSM/DTM. Ưu điểm: chi phí hợp lý, ảnh trực quan, thuận lợi kiểm chứng; phù hợp bãi lộ thiên, diện tích lớn.

Laser Scan mặt đất (TLS)

Máy quét tĩnh đặt tại nhiều trạm xoay 360°, thu point cloud với độ chi tiết milimét. Phù hợp kho kín, mái che, hầm chứa hoặc khu vực cần độ phân giải cực cao, hạn chế khuất che. TLS cũng là phương án bổ sung để “vá” vùng khó khi dùng UAV.

Hệ tọa độ, GCP & chuẩn cao độ

Toàn bộ dữ liệu được ràng buộc bằng mốc GNSS/GCP, benchmark cao độ và/hoặc lưới trắc địa hiện hữu. Sự nhất quán này là nền tảng để so sánh chính xác giữa các kỳ kiểm kê.

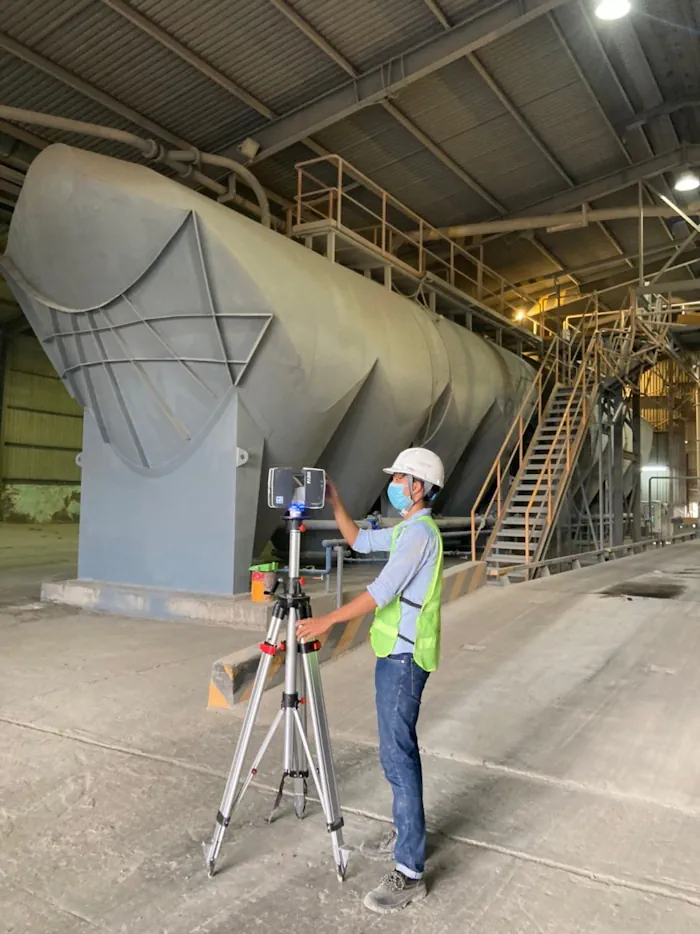

Scan Laser 3d tính toán trữ lượng bồn chứa xi măng trong nhà kho Insee, Cần Thơ

Độ chính xác & các yếu tố ảnh hưởng

Trong điều kiện điển hình, kiểm kê bằng Scan 3D đạt sai số tổng thể khoảng 1–3%. Các yếu tố tác động chính:

• Độ dốc & tính chất bề mặt: vật liệu hạt mịn, bề mặt ổn định cho kết quả tốt hơn so với bề mặt lổn nhổn/có lỗ rỗng lớn.
• Mật độ điểm & quỹ đạo bay/quét: chồng phủ ảnh/đường quét càng cao, bề mặt tái tạo càng tin cậy.
• Hiệu chuẩn & đăng ký dữ liệu: chất lượng GNSS/IMU, quy trình ghép trạm, ràng buộc GCP.
• Định nghĩa mặt đáy: cần tách chính xác nền bãi (base surface) để không làm sai lệch thể tích.
• Hệ số chuyển đổi thể tích → khối lượng: sử dụng bulk density đo tại chỗ theo đúng tiêu chuẩn nội bộ.

Quy trình thực hiện chuẩn tại 3DScan.vn

1. Tiếp nhận yêu cầu & khảo sát sơ bộ: xác định mục tiêu (đo nhanh – đối soát – định kỳ), phạm vi đo, độ chính xác mong muốn, điều kiện hiện trường (an toàn, vùng cấm bay, nguồn điện).
2. Lập kế hoạch quét: chọn công nghệ (UAV LiDAR, UAV ảnh RTK–PPK, TLS), tuyến bay/điểm đặt trạm, mật độ điểm mục tiêu, phương án GCP/benchmark, khung thời tiết phù hợp.
3. Thu thập dữ liệu: triển khai bay/quét theo kế hoạch; kiểm tra nhanh chất lượng dữ liệu tại chỗ (coverage, noise, outliers); bổ sung khu vực khuất nếu cần.
4. Xử lý point cloud: ghép, lọc nhiễu, đăng ký và căn chỉnh hệ tọa độ; phân loại bề mặt (stockpile, nền, tường chắn…); dựng 3D mesh/DSM; kiểm soát sai số chồng ghép.
5. Xác định mặt đáy & biên stockpile: xây dựng base surface (nền sạch, cao độ thiết kế hoặc bề mặt kỳ trước) và đường bao chính xác để tính thể tích.
6. Tính toán – đối soát: đo thể tích/khối lượng, tạo mặt cắt, bản đồ chênh cao, báo cáo sai lệch so với kỳ trước/so với sổ sách; rà soát QA/QC.
7. Bàn giao & đào tạo: báo cáo PDF/Excel, dữ liệu 3D (E57/LAZ, OBJ/FBX/GLB), orthophoto, DSM/DTM (GeoTIFF), liên kết viewer 3D online; hướng dẫn kiểm chứng tại chỗ.

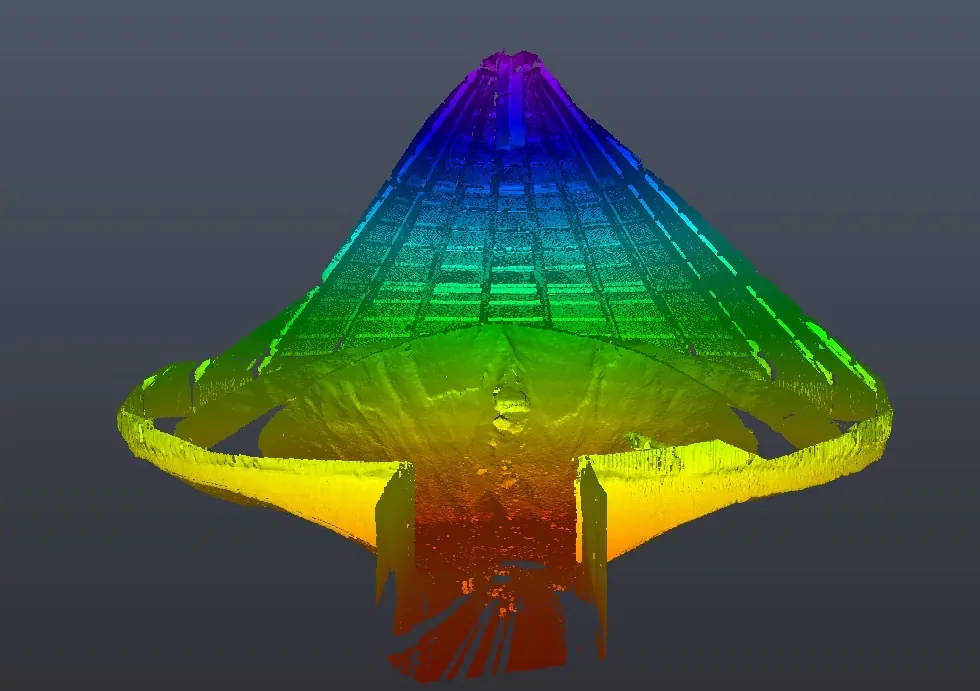

Kết quả Scan Laser tính toán trữ lưỡng xi măng còn lại của nhà máy Insee, Thị Vải

Sản phẩm bàn giao & định dạng dữ liệu

• Báo cáo trữ lượng: bảng thể tích/khối lượng theo bãi, biểu đồ so sánh kỳ, nhận xét kỹ thuật; file PDF/Excel.
• Point Cloud: E57/LAZ với hệ tọa độ rõ ràng; có thể chia lớp (stockpile/nền/kết cấu).
• Bề mặt 3D: 3D mesh (OBJ/FBX/GLB), DSM/DTM (GeoTIFF); orthophoto độ phân giải cao.
• Mặt cắt – đường bao: DXF/DWG và PDF, phục vụ thẩm tra nhanh.
• Viewer trực tuyến: liên kết web (Cesium/Potree) để xem 3D, đo đạc, bật/tắt lớp dữ liệu, tải về báo cáo.

Trường hợp ứng dụng tiêu biểu

Mỏ khai thác

Kiểm kê trữ lượng đất đá, quặng theo tháng/quý; đối soát khối lượng đào đắp, theo dõi biến động sườn dốc; lập bản đồ chênh cao để tối ưu hóa phương án khai thác.

Nhà máy xi măng & nhiệt điện

Quản lý tồn kho clinker, than, đá vôi, phụ gia trong kho kín/mở; kiểm soát tiếp nhận – cấp phát, làm căn cứ báo cáo tài chính và kiểm toán.

Kho bãi VLXD

Giám sát nhiều bãi cát, đá, sỏi đồng thời; so sánh liên kỳ để phát hiện chênh lệch bất thường, giảm thất thoát.

Nông sản, thức ăn chăn nuôi

Kiểm kê ngô, lúa mì, đậu… ở silo/kho mái vòm; xây dựng bề mặt đỉnh đống hàng để tính thể tích chính xác.

Logistics & cảng biển

Quản lý hàng rời (bulk cargo), đối chiếu số liệu xếp dỡ; báo cáo khối lượng minh bạch cho các bên liên quan.

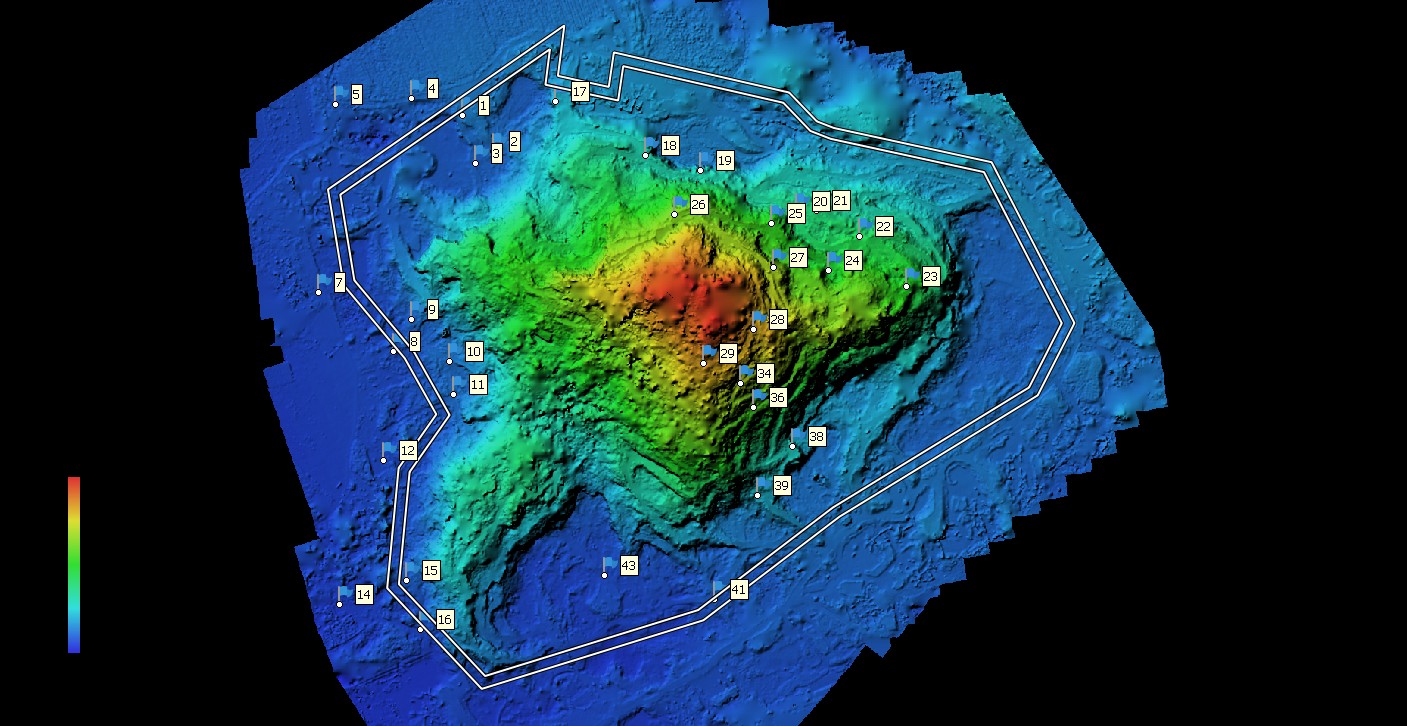

Tính toán trữ lượng mỏ đá vôi từ ảnh DEM

So sánh Scan 3D với đo thủ công/truyền thống

• Phương pháp: Scan 3D dựng bề mặt thực tế; đo thủ công suy diễn hình khối → dễ sai lệch khi bề mặt phức tạp.
• Độ chính xác: Scan 3D thường đạt ~1–3%; đo thủ công biến động lớn theo người đo và hình dạng bãi.
• Tốc độ & an toàn: Scan 3D nhanh, hạn chế tiếp xúc; đo thủ công mất thời gian, rủi ro cao.
• Khả năng lặp lại & kiểm chứng: dữ liệu 3D lưu trữ lâu dài → dễ đối soát; đo thủ công khó tái hiện.
• Chi phí toàn vòng đời: Scan 3D tối ưu khi kiểm kê định kỳ, đặc biệt với nhiều bãi/diện tích lớn.

Quy tắc QA/QC & quản trị rủi ro kỹ thuật

• Kiểm soát che khuất: lên kế hoạch nhiều hướng bay/trạm quét; sử dụng góc nghiêng để “thấy” sườn dốc.
• Chuẩn hoá hệ tọa độ: GCP/benchmark rõ ràng; ghi chú metadata (EPSG, mốc thủy chuẩn) trong hồ sơ.
• Loại bỏ nhiễu: lọc điểm nổi (xe máy xúc, băng tải) trước khi dựng bề mặt tính toán.
• Định nghĩa mặt đáy: dùng nền sạch/kỳ trước/thiết kế; không lấy đỉnh vật cản làm nền.
• Kiểm tra chéo: chọn một số bãi đại diện đo đối chứng hoặc kiểm tra thể tích bằng nhiều cách nội bộ.

Dự án tiêu biểu của 3DScan.vn

• Kiểm kê bãi clinker/xi măng cho hệ thống nhà máy: lập lịch quét định kỳ, báo cáo Excel/PDF theo chuẩn kiểm toán.
• Quét 3D stockpile than tại cảng: triển khai UAV LiDAR, bàn giao viewer 3D trực tuyến cho các bên đối soát.
• Giám sát kho VLXD quy mô lớn theo quý: đo hàng loạt bãi, tổng hợp chênh lệch – khuyến nghị tối ưu luồng di chuyển.
• … và nhiều dự án khác trong khai khoáng, nông sản, logistics.

Quy mô & thời gian triển khai

Thời lượng khảo sát thường từ vài giờ đến 1–2 ngày tùy diện tích, số lượng bãi, điều kiện bay/quét. Xử lý – báo cáo điển hình trong 1–3 ngày làm việc. Với gói định kỳ, tiến độ được tiêu chuẩn hóa (ví dụ: ngày T khảo sát, ngày T+1 bàn giao báo cáo sơ bộ, ngày T+2 đối soát & chốt số).

Quy trình kiểm kê định kỳ (tháng/quý)

1. Lập lịch cố định theo chu kỳ kế toán; quy định khung giờ đóng/mở bãi để quét.
2. Chuẩn hóa khu vực đo: dọn bề mặt, tạm dừng cấp phát ở bãi đang đo để tránh biến động trong ca.
3. Thu thập dữ liệu đồng nhất (cùng tuyến bay/chồng phủ, cùng hệ tọa độ).
4. Xử lý – đối sánh với kỳ trước; lập heatmap chênh cao để nhận diện vùng biến động.
5. Báo cáo & bàn giao: cập nhật Excel tổng hợp, phân quyền viewer cho lãnh đạo, kế toán, vận hành.

Giải đáp thắc mắc thường gặp (FAQ)

Độ chính xác của Scan 3D trong tính trữ lượng là bao nhiêu?

Thông thường ~1–3%, phụ thuộc địa hình, độ dốc, đặc tính vật liệu, mật độ điểm và điều kiện chụp/quét. 3DScan.vn sẽ tư vấn cấu hình phù hợp để đạt sai số mục tiêu.

Thời gian thực hiện một lần kiểm kê bao lâu?

Khảo sát từ vài giờ đến 1–2 ngày; xử lý – báo cáo thường trong 1–3 ngày tùy quy mô và số lượng bãi.

Sản phẩm bàn giao gồm những gì?

Báo cáo PDF/Excel (thể tích, khối lượng, chênh lệch kỳ), dữ liệu 3D (point cloud E57/LAZ, 3D mesh OBJ/FBX/GLB), orthophoto & DSM/DTM (GeoTIFF), mặt cắt/đường bao (DWG/PDF), kèm viewer 3D trực tuyến.

Có thể áp dụng định kỳ hằng tháng/quý không?

Hoàn toàn được. Chúng tôi thiết kế gói kiểm kê định kỳ để theo dõi biến động tồn kho liên tục và tối ưu chi phí trên mỗi kỳ.

Scan 3D có thay thế hoàn toàn đo thủ công không?

Trong hầu hết trường hợp, Scan 3D vượt trội về tốc độ, an toàn và độ tin cậy. Đo thủ công chỉ nên dùng để đối chứng cục bộ hoặc khi điều kiện đặc thù không thể bay/quét.

Bảng thuật ngữ nhanh

• Point Cloud: tập hợp điểm 3D biểu diễn bề mặt thực.
• DSM/DTM: mô hình bề mặt số/mặt đất số.
• Orthophoto: ảnh trực giao đã hiệu chỉnh méo và tỷ lệ.
• GCP: mốc khống chế mặt đất, dùng để ràng buộc tọa độ.
• Bulk Density: dung trọng rời, chuyển đổi thể tích → khối lượng.

Quy định an toàn & pháp lý

• Tuân thủ an toàn bay UAV, khu vực hạn chế; xin phép khi cần.
• Thiết lập vùng làm việc an toàn: hạn chế người/xe ra vào khi quét.
• Bảo mật dữ liệu: phân quyền truy cập, watermark trên viewer, lưu trữ có kiểm soát.

Liên hệ tư vấn & nhận báo giá

Bạn cần một giải pháp kiểm kê tồn kho minh bạch, nhanh và chính xác? Hãy để 3DScan.vn giúp bạn thiết kế quy trình phù hợp, tích hợp liền mạch với hệ thống báo cáo hiện có.
