Scan to BIM LOD 300 hệ MEP bằng Leica RTC360 tại TP.HCM

Công ty TNHH Công nghệ 3DSCAN dựng mô hình MEP LOD 300 (cơ – điện – nước) từ dữ liệu quét laser Leica RTC360: máy lấy mẫu bề mặt với khoảng cách điểm nhỏ nhất 3 mm ở cự ly 10 m, sai số điểm 3D 1,9 mm ở 10 m và tốc độ tối đa 2.000.000 điểm/giây (datasheet Leica Geosystems). Mật độ đó cho phép đọc được đường kính, tim tuyến và cao độ của từng tuyến ống trong phòng kỹ thuật chật, nơi ống nước, ống gió, máng cáp và ống bảo ôn chồng lên nhau nhiều lớp. Chất lượng mô hình bàn giao không đến từ riêng thông số máy: nó được bảo đảm bằng phương án quét, kiểm soát dữ liệu ghép trạm và bước đối chiếu mô hình với point cloud sau dựng hình — toàn bộ quy trình Scan to BIM của 3DSCAN.

Nhận tư vấn phương án Scan to BIM hệ MEP

1. Vì sao hệ MEP là hạng mục khó khảo sát nhất để dựng BIM?

Hệ MEP khó vì các tuyến nằm sát nhau và che khuất lẫn nhau, trong khi mô hình lại phải xác định đúng kích thước, cao độ và vị trí của từng tuyến. Một khu vực kỹ thuật điển hình trong nhà máy — hành lang trần rộng 2,5 m, cao độ trần kỹ thuật 3,5–4,5 m — thường có bốn đến sáu lớp chồng nhau theo phương đứng: máng cáp điện trên cùng, ống gió chữ nhật ở giữa, ống nước chữa cháy và ống cấp nước lạnh phía dưới, xen kẽ là ống bảo ôn và giá treo.

Bốn nhóm khó khăn lặp lại ở hầu hết công trình:

• Che khuất theo lớp: tuyến nằm dưới che mất mặt dưới của tuyến nằm trên; một trạm quét chỉ nhìn thấy phần bề mặt hướng về máy.
• Không gian hẹp: khoảng hở giữa hai tuyến ống có khi chỉ 50–100 mm, không đủ chỗ đặt chân máy ở mọi hướng mong muốn.
• Vật liệu đa dạng: thép mạ kẽm sáng bóng, ống nhựa uPVC/HDPE đen, cao su lưu hóa, lớp bảo ôn bọc bạc hoặc bọc đen — mỗi loại phản hồi tín hiệu laser khác nhau.
• Chi tiết chuyển hướng: co 45°/90°, tê, côn thu, van, bích nối — đây là những chỗ quyết định việc mô hình có dùng được cho thi công hay không.

Vì vậy, việc đầu tiên trong mọi dự án MEP không phải là chọn máy, mà là chốt danh mục đối tượng phải dựng: đường kính nhỏ nhất được mô hình hóa (ví dụ từ DN50 trở lên), có dựng giá treo và ty treo hay không, có dựng đường ống trong tường hay chỉ phần lộ thiên, có tách ống bảo ôn thành hai đối tượng (ống + lớp bảo ôn) hay gộp làm một. Danh mục này phải nằm trong hợp đồng, vì nó quyết định cả khối lượng quét lẫn khối lượng dựng hình.

2. LOD 300 cần những thông tin nào từ dữ liệu quét?

Theo BIMForum LOD Specification, phần tử ở LOD 300 được mô hình hóa như một đối tượng cụ thể, xác định về số lượng, kích thước, hình dạng, vị trí và hướng, đo được trực tiếp từ mô hình mà không cần tham chiếu thông tin ngoài. Với hệ MEP, dữ liệu quét phải cung cấp đủ bốn nhóm thông tin sau.

• Kích thước: đường kính ngoài ống tròn, kích thước tiết diện ống gió chữ nhật, bề rộng máng cáp, chiều dày lớp bảo ôn.
• Hình dạng: loại phụ kiện tại điểm chuyển hướng — co, tê, côn thu, van — và bán kính uốn của đoạn cong.
• Vị trí: tọa độ tim tuyến trong hệ tọa độ công trình, khoảng cách tới trục lưới, tới tường và tới các tuyến lân cận.
• Hướng: phương tuyến ống, độ dốc thoát nước, cao độ đáy ống gió và đỉnh ống so với cao độ hoàn thiện sàn.

3. Mật độ điểm cao giúp nhận diện hình học MEP như thế nào?

Một đường ống chỉ được dựng đúng khi có đủ điểm đo phân bố trên mặt trụ của nó. Leica RTC360 cho phép chọn ba mức khoảng cách điểm: 3 mm, 6 mm hoặc 12 mm ở cự ly 10 m (datasheet Leica Geosystems). Khoảng cách điểm tỉ lệ thuận với cự ly, nên ở chế độ 3 mm @ 10 m, cùng một máy cho khoảng cách điểm khoảng 1,5 mm ở cự ly 5 m và khoảng 6 mm ở cự ly 20 m.

Mặt cắt ngang ống DN100 (đường kính ngoài 114 mm) ở cự ly 10 m: chế độ 3 mm cho khoảng 60 điểm trên nửa chu vi hướng về máy, chế độ 12 mm chỉ còn khoảng 15 điểm. Ước tính hình học từ khoảng cách điểm danh định trong datasheet.

a. Vì sao số điểm trên mặt cắt lại quyết định đường kính mô hình

Đường kính và tim tuyến của một ống tròn được nội suy từ tập điểm nằm trên mặt trụ. Với khoảng 60 điểm trên nửa chu vi, thuật toán khớp trụ có đủ dư thừa để loại điểm nhiễu và cho bán kính ổn định; với 15 điểm, mỗi điểm nhiễu lại kéo lệch kết quả và người dựng hình buộc phải "đoán" đường kính theo kinh nghiệm rồi gán một size ống thương mại gần nhất. Sai một cấp đường kính — DN100 thành DN125 — là sai lệch 25 mm trên bản vẽ phối hợp, đủ để một đoạn ống gia công sẵn không lắp được.

b. Quét nhiều hướng để bù phần bị che

Mật độ điểm cao không giải quyết được che khuất — chỉ số lượng và vị trí trạm quét mới giải quyết được. Nguyên tắc triển khai của 3DSCAN trong không gian kỹ thuật: mỗi cụm ống chồng lớp cần tối thiểu ba đến bốn hướng quét lệch nhau, trong đó có ít nhất một trạm đặt thấp để lấy mặt dưới ống gió và một trạm đặt lệch trục hành lang để lấy phần ống bị giá treo che. Với RTC360, một trạm quét hoàn tất dưới hai phút ở chế độ tiêu chuẩn, nên việc tăng số trạm để bù che khuất tốn ít thời gian hiện trường hơn nhiều so với việc quay lại đo bù sau khi phát hiện thiếu dữ liệu.

4. Độ chính xác và bù nghiêng hỗ trợ xác định vị trí, cao độ ra sao?

Cao độ đáy ống gió và tim tuyến ống chỉ đáng tin khi phương đứng của dữ liệu được xác định đúng. Trên RTC360, tính năng High Tilt Accuracy (giới thiệu từ firmware 5.0) xử lý lại dữ liệu IMU thu trong vòng quay 360° để cải thiện độ chính xác cân bằng lên 18″ trong dải nghiêng ±5°, thay cho mức 3′ trước đó — theo mô tả của Leica Geosystems, đây là cải tiến thuật toán xử lý dữ liệu IMU, không phải cơ cấu bù rung động trong khi quét.

Quy đổi sang thực địa: sai lệch phương đứng 18″ tương ứng dưới 1,7 mm ở cự ly 20 m và khoảng 3,5 mm ở 40 m; còn ở mức 3′ thì cùng cự ly 20 m sai lệch có thể lên tới khoảng 17 mm. Với một hành lang kỹ thuật dài, chênh lệch đó đủ để làm sai độ dốc tính được của tuyến thoát nước.

Ba loại sai lệch phải phân biệt rạch ròi

Khách hàng thường gộp chung mọi con số thành "độ chính xác của mô hình". Thực tế có ba đại lượng khác nhau, cộng dồn theo chuỗi:

Chuỗi sai lệch từ máy đo tới mô hình: sai số điểm đo (1,9 mm ở 10 m theo datasheet) → sai số ghép trạm (đánh giá bằng RMS trong báo cáo registration) → sai lệch dựng hình (đối chiếu mô hình với point cloud theo ngưỡng thống nhất trong hợp đồng).

5. Thu thập dữ liệu trên vật liệu tối và bề mặt khó đo

Cường độ tín hiệu phản hồi phụ thuộc vào vật liệu bề mặt, cự ly và góc tới — không máy quét nào làm cho vật liệu tối phản xạ mạnh hơn bản chất của nó. Điều RTC360 mang lại là hệ đo khoảng cách time-of-flight có dải động cao, ứng dụng công nghệ Waveform Digitising (WFD), giúp xử lý tốt hơn dải tín hiệu rộng giữa bề mặt phản xạ mạnh và bề mặt phản xạ yếu trong cùng một cảnh quét (datasheet Leica Geosystems).

Cần phân biệt rõ hai chuyện hay bị nhầm lẫn: không gian thiếu sáng không ảnh hưởng tới phép đo khoảng cách bằng laser — RTC360 dùng laser bước sóng 1550 nm và đo được trong tối hoàn toàn; ánh sáng chỉ ảnh hưởng tới ảnh màu HDR gán lên đám mây điểm. Ngược lại, vật liệu phản xạ laser yếu (ống nhựa đen, cao su lưu hóa, lớp bảo ôn bọc vải đen) mới là thứ làm giảm chất lượng điểm đo, và giải pháp cho nó là phương án quét, không phải đèn chiếu sáng.

Cách 3DSCAN xử lý bề mặt phản xạ yếu tại hiện trường

• Rút ngắn cự ly: đặt trạm gần hơn với cụm ống đen thay vì quét từ xa — sai số điểm 3D tăng từ 1,9 mm ở 10 m lên 5,3 mm ở 40 m, nên cự ly ngắn có lợi kép về cả cường độ tín hiệu lẫn độ chính xác.
• Cải thiện góc tới: tia laser đập gần vuông góc với bề mặt cho tín hiệu phản hồi tốt hơn nhiều so với tia quét trượt; điều này quyết định vị trí đặt chân máy.
• Tăng độ phủ chồng lấn: cùng một đoạn ống được lấy từ nhiều trạm, điểm thiếu ở trạm này được bù bởi trạm khác.
• Kiểm tra ngay tại hiện trường: xem trước đám mây điểm trên máy sau mỗi trạm để phát hiện vùng thưa điểm và quét bù ngay, thay vì phát hiện khi đã về văn phòng.
• Ghi nhận giới hạn vào báo cáo: nếu một đoạn ống vẫn thiếu dữ liệu, ghi rõ vị trí và phương pháp đo bù (thước, toàn đạc) trong hồ sơ, không dựng mô hình theo phỏng đoán.

Để chứng minh định lượng lợi thế trên từng loại vật liệu, cách trung thực duy nhất là đo thử tại chính công trình: quét cùng một đoạn ống đen ở các cự ly và góc tới khác nhau rồi so sánh mật độ điểm thu được. 3DSCAN sẵn sàng thực hiện bước khảo sát thử này trước khi ký hợp đồng cho các dự án có tỉ lệ vật liệu tối cao.

6. Từ point cloud đến mô hình MEP LOD 300 đã được kiểm tra

Dữ liệu quét thô không phải là sản phẩm. Quy trình từ hiện trường tới mô hình bàn giao của 3DSCAN gồm bốn bước, mỗi bước có tiêu chí kiểm tra riêng.

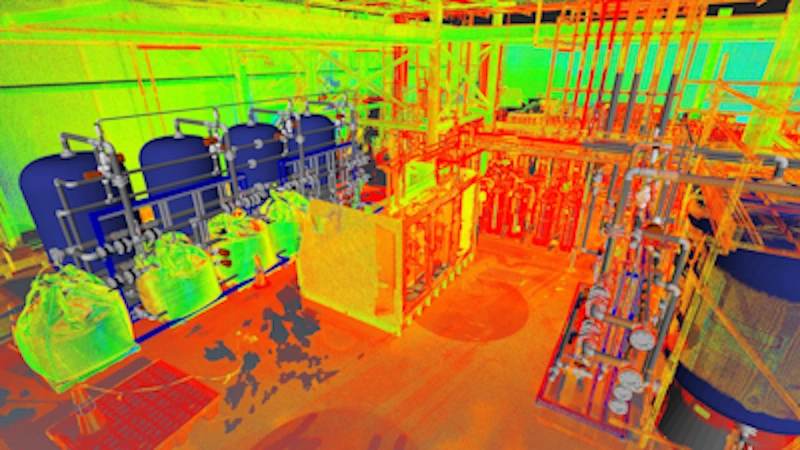

Bốn bước từ hiện trường tới mô hình MEP LOD 300: quét nhiều hướng ở chế độ 3 mm @ 10 m → ghép trạm Cloud-to-Cloud và kiểm tra RMS → cắt mặt cắt, nội suy trụ và tim tuyến → dựng mô hình trong Revit rồi chồng lại lên point cloud để đối chiếu.

a. Ghép trạm và kiểm soát dữ liệu

Các trạm quét được ghép bằng phương pháp Cloud-to-Cloud, kết quả đánh giá bằng chỉ số RMS trong báo cáo registration và bằng kiểm tra trực quan các mặt phẳng chuẩn (sàn, tường, dầm) xem có bị "nhân đôi" do ghép lệch hay không. Báo cáo ghép trạm là tài liệu bắt buộc trong hồ sơ bàn giao của 3DSCAN — nếu không có nó, mọi cam kết về độ chính xác mô hình đều không kiểm chứng được. Đây cũng là bước được áp dụng cho toàn bộ dữ liệu laser scan 3D hiện trạng kiến trúc trước khi chuyển sang dựng hình.

b. Dựng hình và đối chiếu sau dựng

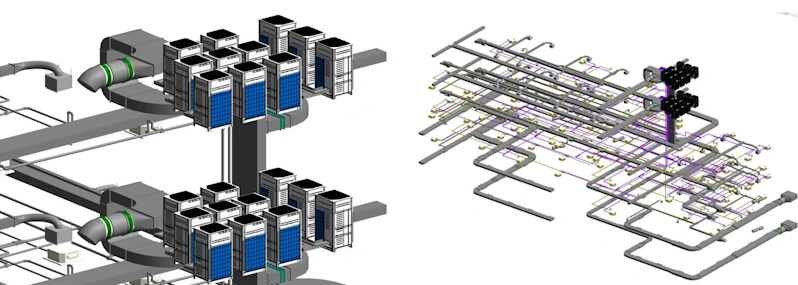

Mô hình MEP được dựng trong Revit bằng các họ đối tượng có tham số thật (đường kính, vật liệu, hệ thống), không dùng khối hình học rỗng. Sau khi dựng xong, mô hình được chồng ngược lên point cloud và kiểm tra theo từng tuyến: cắt mặt cắt tại các vị trí đại diện, đo khoảng lệch giữa mặt ngoài ống mô hình và điểm quét, lập danh sách các vị trí vượt ngưỡng để sửa. Các hạng mục kiểm tra gồm: đường kính từng tuyến, cao độ đáy ống gió và tim ống, vị trí co và tê, khoảng hở giữa các tuyến, và mức độ đầy đủ so với danh mục đối tượng đã chốt trong hợp đồng.

7. Năng lực triển khai đã kiểm chứng và giá trị sử dụng của mô hình

Quy trình trên đã được 3DSCAN áp dụng ở quy mô nhà máy. Tại dự án Scan to BIM nhà máy tấm pin năng lượng mặt trời First Solar Củ Chi, khối lượng và kết quả công bố như sau:

Mô hình MEP LOD 300 được kiểm tra đúng cách phục vụ trực tiếp ba nhóm công việc: bố trí tuyến mới trong khoảng trống thực còn lại của trần kỹ thuật thay vì theo bản vẽ hoàn công cũ; đánh giá không gian lắp đặt — kiểm tra thiết bị mới có đủ khoảng hở để đưa vào vị trí và đủ chỗ bảo trì hay không; và hỗ trợ phối hợp thiết kế giữa các bộ môn, phát hiện va chạm giữa hệ MEP mới và hiện trạng ngay trên mô hình trước khi ra công trường. Với công trình cần kết hợp thêm dữ liệu hạ tầng ngầm, mô hình MEP trên trần được ghép cùng dữ liệu dò ngầm như cách 3DSCAN triển khai tại dự án RMIT Nam Sài Gòn.

8. Kết luận

Leica RTC360 cung cấp phần dữ liệu đầu vào: mật độ điểm tới 3 mm ở cự ly 10 m, sai số điểm 3D 1,9 mm ở 10 m và khả năng kiểm soát phương đứng ở mức 18″ khi bật High Tilt Accuracy. Phần còn lại — phương án đặt trạm để bù che khuất, kiểm soát chất lượng ghép trạm, và bước đối chiếu mô hình với point cloud — là công việc kỹ thuật quyết định mô hình MEP LOD 300 có dùng được cho thi công hay không. Công ty TNHH Công nghệ 3DSCAN nhận khảo sát và dựng mô hình MEP cho nhà máy, tòa nhà và công trình hạ tầng đang vận hành, kèm hồ sơ kiểm tra đầy đủ để chủ đầu tư kiểm chứng được từng con số đã cam kết.

Cần khảo sát hệ MEP hiện trạng để cải tạo, mở rộng dây chuyền hoặc lắp đặt thiết bị mới? Gửi cho 3DSCAN bản vẽ hiện trạng (nếu có) và phạm vi khu vực kỹ thuật, chúng tôi sẽ đề xuất phương án quét, danh mục đối tượng dựng ở LOD 300 và ngưỡng kiểm tra sai lệch cụ thể cho công trình của bạn.
