Mục tiêu dự án

• Ghi nhận toàn bộ hiện trạng kiến trúc nội – ngoại thất Nhà Thờ Lớn Hà Nội.
• Tạo mô hình đám mây điểm 3D (Point Cloud) chất lượng cao, độ chi tiết mm.
• Bàn giao dữ liệu chuẩn hóa phục vụ bảo tồn, nghiên cứu, phục dựng.
• Lưu trữ dài hạn dưới định dạng quốc tế, dễ tích hợp vào các hệ thống BIM hoặc trình diễn 3D online.

Thiết bị & phương pháp

Thiết bị sử dụng – Z+F Imager 5016

Z+F Imager 5016 là máy quét laser tĩnh (TLS) cao cấp, đo xa tới 360 m, độ chính xác ±1 mm, có khả năng chụp HDR màu thật. Thiết bị phù hợp cho khảo sát các công trình di tích có độ chi tiết và chiều cao lớn như Nhà Thờ Lớn.

Mức độ chi tiết các phù điêu

Quy trình quét & xử lý

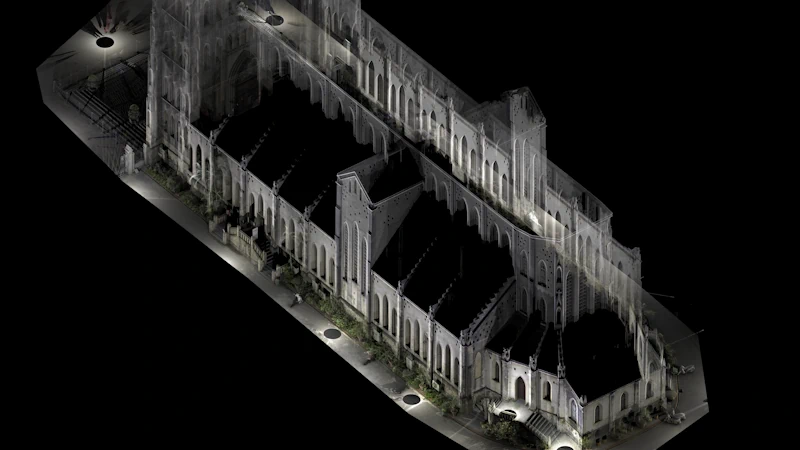

• Thiết lập nhiều trạm quét quanh công trình, trong nội thất, gian lễ chính, hành lang, cầu thang, mái vòm, tháp chuông...
• Kết hợp phương pháp ghép trạm cloud-to-cloud với hệ thống Sphere target để tăng độ chính xác.
• Xử lý và chuẩn hóa Point Cloud, lọc nhiễu, cân bằng màu, xuất định dạng chuẩn quốc tế.

Kết quả bàn giao

• Point Cloud chất lượng cao định dạng LAS, E57, RCP, sai số ±2 mm.
• Dữ liệu màu thật (True Color) từ camera HDR trên thiết bị Z+F 5016.
• Bộ dữ liệu tổ chức theo khu vực: ngoại thất, gian chính, vòm mái, tháp chuông...
• File lưu trữ gốc (ZFS project), tài liệu cấu trúc file và hướng dẫn sử dụng.
• Dữ liệu có thể dựng mô hình BIM, tạo mặt đứng, mặt bằng hoặc trình diễn bằng Cesium / Potree.

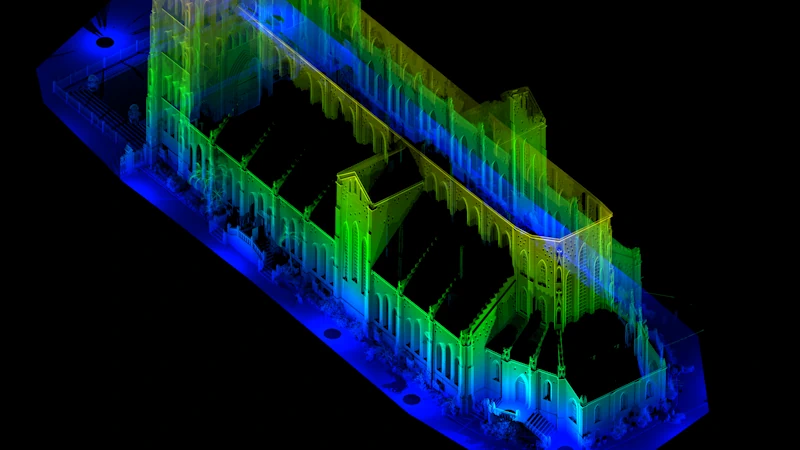

Dữ liệu Pointcloud từ thiết bị quét

Ứng dụng & ý nghĩa

• Lưu trữ di tích Nhà Thờ Lớn Hà Nội dưới dạng số hóa 3D chính xác, phục vụ bảo tồn – phục dựng.
• Hỗ trợ kiến trúc sư, nhà bảo tồn, chuyên gia phục hồi công trình tiếp cận dữ liệu kỹ thuật chi tiết.
• Phổ biến giá trị kiến trúc Gothic qua mô hình 3D online đến cộng đồng.
• Làm mẫu chuẩn cho việc số hóa các di tích Công giáo khác tại Việt Nam.
