Quét laser 3D không tiếp xúc bằng Leica RTC360: đo được nơi thước dây không tới
Ở nhà máy, bệnh viện, trạm anten và silo, thứ cần đo thường nằm đúng chỗ người không tới được: tuyến ống trên trần, thiết bị kẹp giữa hai máy đang chạy, giá đỡ anten trên đỉnh cột, vỏ silo cong từ chân lên mái. Công ty TNHH Công nghệ 3DSCAN xử lý những khu vực này bằng quét laser 3D không tiếp xúc với Leica RTC360: máy đứng ở nơi an toàn, thu nhận bề mặt bằng tia laser cấp 1, sai số điểm 3D 1,9 mm ở cự ly 10 m theo datasheet Leica Geosystems, mỗi trạm dưới hai phút. Dữ liệu điểm sau đó thành mặt cắt, bản vẽ hiện trạng hoặc mô hình 3D dùng cho thiết kế cải tạo và lắp đặt thiết bị. 3DSCAN triển khai từ TP.HCM đi công trình cả nước, thường gắn với laser scan 3D hiện trạng kiến trúc.
Liên hệ tư vấn phương án quét 3D
Cái khó không phải đo, mà là tới được chỗ cần đo
Một khoang kỹ thuật hiếm khi chỉ có một dạng hình học. Mặt phẳng, mặt trụ, đoạn cong, co nối và bề mặt chuyển tiếp nằm đan vào nhau, nên hồ sơ phải nói được cả từng đối tượng lẫn khoảng cách giữa chúng — điều một bảng kích thước rời rạc không diễn đạt nổi. Bốn ràng buộc luôn xuất hiện cùng lúc:
- Không tới được: cấu kiện trên cao, sát thiết bị đang chạy, hoặc trong khoang chỉ vừa một người.
- Che khuất chồng lớp: một chỗ đứng không bao giờ thấy hết đối tượng.
- Chi tiết nhỏ: nhánh ống, co nối, bản mã chỉ nhận ra được khi dữ liệu đủ dày.
- Giờ hiện trường bị cấp hạn: phải chen vào lịch sản xuất hoặc lịch vận hành của đơn vị quản lý.
Chọn thiết bị theo một thông số nổi bật rồi xoay xở phần còn lại bằng kinh nghiệm là cách làm hỏng hồ sơ. Phương án phải trả lời cả bốn ràng buộc ngay từ khi chưa ra hiện trường.
Nguyên tắc chi phối mọi cuộc quét: máy chỉ đo được thứ nó nhìn thấy
Đây là giới hạn vật lý của mọi máy quét, không phải nhược điểm của một dòng máy. Theo hướng dẫn của TSA (Terrestrial Laser Scanning, Issue 5), khoảng cách, góc tới, đặc tính bề mặt và điều kiện môi trường đều tác động tới chất lượng dữ liệu. Nói cách khác, con số 1,9 mm chỉ có nghĩa với bề mặt thực sự nằm trong tầm ngắm — phần bị che thì không có sai số nào để bàn, vì đơn giản là không có dữ liệu.
Trạm 1 thu nhận mọi bề mặt trong tầm ngắm; phần sau khối thiết bị thành vùng che khuất và phải có trạm bù đặt ở hướng khác. Tuyến ống nằm trên trần giả không thể đo bằng laser nếu trần chưa mở.
Vì vậy giá trị của một cuộc khảo sát nằm ở hai việc làm ngay tại hiện trường, trước khi tháo máy: đếm lại vùng che khuất và quét bù. 3DSCAN chốt trước khi đi danh mục đối tượng phải ghi nhận cùng chi tiết nhỏ nhất cần nhận diện, kiểm tra độ phủ trên dữ liệu thô tại chỗ, rồi mới kiểm tra chất lượng ghép trạm và độ khớp giữa bản vẽ với dữ liệu đo ở bước nội nghiệp. Hồ sơ bàn giao ghi rõ cả kết quả và giới hạn khảo sát — vùng nào đo thấy, vùng nào bị che, chi tiết nào đã đối chứng bằng phép đo độc lập — để người thiết kế biết chỗ nào dùng được cho quyết định kỹ thuật.
Chọn mật độ điểm theo chi tiết nhỏ nhất, không theo mức cao nhất
RTC360 cho chọn khoảng cách điểm 3, 6 hoặc 12 mm tại cự ly 10 m, thu nhận tối đa 2.000.000 điểm/giây và quét toàn vùng kèm ảnh cầu HDR trong dưới hai phút ở mức 6 mm. Tốc độ đó không dùng để "xong sớm rồi về" mà để trong cùng khung giờ được cấp phép còn thời gian dò lại vùng thiếu — thứ không sửa được sau khi rời công trình. Máy nặng 5,35 kg nên chuyển trạm nhanh trong khoang chật, và hệ VIS căn chỉnh sơ bộ các đám mây điểm ngay tại chỗ để kiểm soát độ phủ theo thời gian thực.
Mật độ càng dày thì dữ liệu càng nặng và xử lý càng lâu, nên chọn quá mức cần thiết chỉ làm chậm tiến độ. 3DSCAN chọn theo tình huống:
Chọn cấu hình quét theo mục tiêu hồ sơ
| Hồ sơ cần làm | Khoảng cách điểm | Cự ly đặt máy | Lưu ý |
|---|---|---|---|
| Bố trí tổng thể nhà xưởng, khối tích silo | 12 mm @ 10 m | Tới 130 m | Đủ cho mặt bằng và mặt cắt tổng thể |
| Hiện trạng, Scan to BIM cấu kiện và tuyến ống chính | 6 mm @ 10 m | 10–25 m | Mức dùng cho phần lớn dự án |
| Nhánh ống nhỏ, co nối, bản mã liên kết | 3 mm @ 10 m | Dưới 10 m | Cần thêm trạm, dữ liệu nặng hơn đáng kể |
| Cấu kiện anten, kết cấu trên cao | 3–6 mm @ 10 m | 20–40 m | Sai số điểm 2,9 mm @ 20 m và 5,3 mm @ 40 m; chi tiết nhỏ ở xa có thể thiếu điểm |
Một điểm dễ hiểu sai: 1,9 mm là sai số của thiết bị, không phải sai số của bản vẽ bàn giao. Sản phẩm cuối còn tích lũy sai số từ ghép trạm, chuyển về hệ tọa độ công trình và thao tác dựng hình. Với những kích thước quyết định khả năng lắp ghép — khẩu độ đặt thiết bị, cao độ đáy dầm, khoảng trống cho tuyến ống mới — 3DSCAN đối chứng bằng phép đo độc lập từ toàn đạc điện tử và ghi kết quả vào báo cáo, thay vì dẫn chiếu thông số máy.
“Thông số máy chỉ nói được điều kiện tốt nhất. Ở hiện trường, cái quyết định hồ sơ dùng được hay không là chỗ đặt máy: một khoang kỹ thuật chật thường cần thêm vài trạm chỉ để lấy bề mặt bị thiết bị che, và việc đó phải làm xong trước khi tháo máy.”
— Phan Tiên Duyên, Giám đốc, 3DSCAN
Bốn nhóm công trình, bốn cách bố trí khác nhau
Nhà máy — trả lời câu hỏi "còn bao nhiêu khoảng trống"

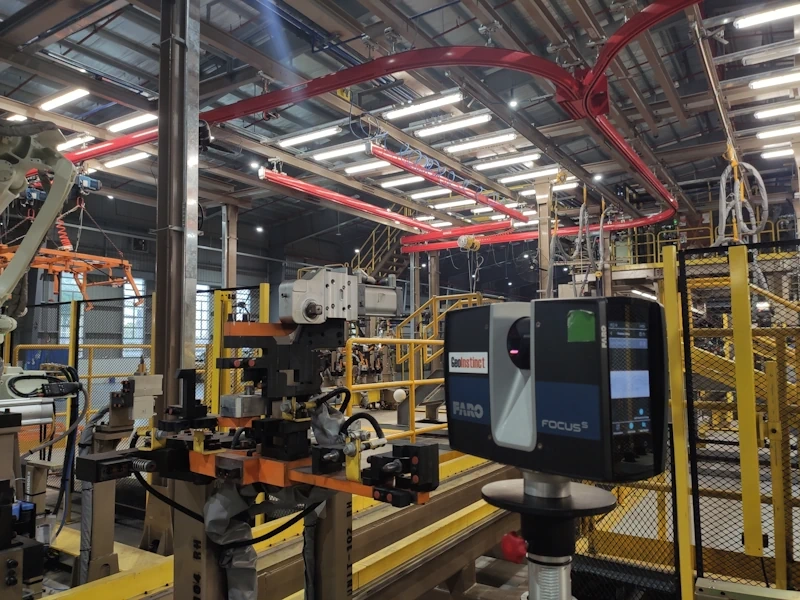

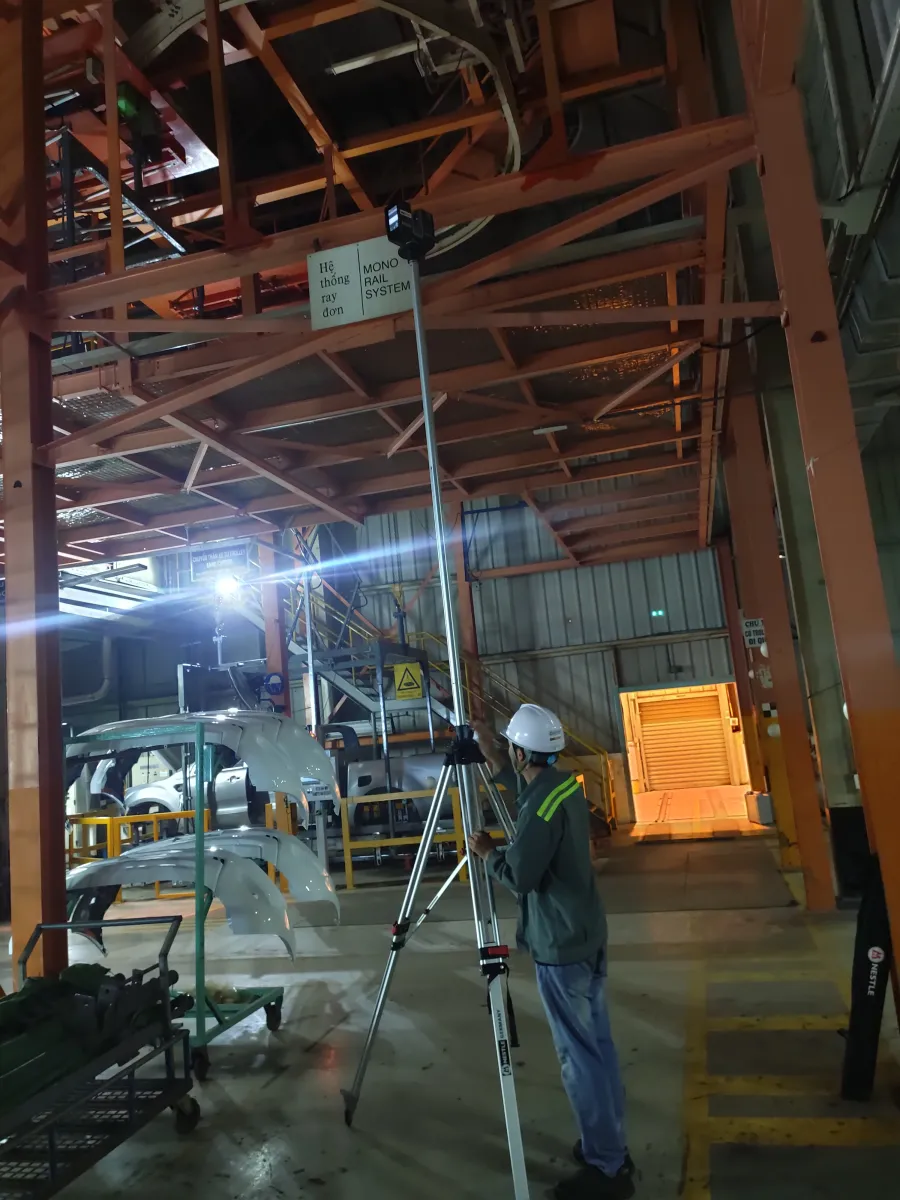

Đường ống, máng cáp, kết cấu và thiết bị trong nhà máy xếp thành nhiều lớp. Khi bổ sung dây chuyền hay cải tạo hệ thống kỹ thuật, câu hỏi thực tế luôn là khoảng trống còn lại bao nhiêu và cái gì đang nằm trên tuyến dự kiến. Dữ liệu quét trả lời bằng mặt cắt trích tại đúng khu vực lắp đặt, vị trí tương quan giữa các hệ thống và phép đối chiếu phương án mới với không gian đã đo. Khu vực dày thiết bị luôn cần nhiều góc quan sát hơn dự tính, nên đối tượng ưu tiên được kiểm tra trên dữ liệu thô ngay tại chỗ — trước khi bắt đầu dựng mô hình 3D từ dữ liệu quét hoặc Scan to BIM ở mức LOD 200–350.
Bệnh viện — lịch vận hành là ràng buộc lớn hơn kỹ thuật
Phạm vi khảo sát thường là phòng kỹ thuật, hệ thống trên trần và khu vực chuẩn bị cải tạo, nhưng cái chi phối phương án là lịch sử dụng và quy định tiếp cận của đơn vị quản lý. Cách làm hiệu quả là chia theo từng khu vực, chốt trước danh mục đối tượng và khung giờ được phép thao tác — đúng chỗ thời gian dưới hai phút mỗi trạm phát huy giá trị. Với hệ thống trên trần, phần bị che kín phải được đánh dấu trong hồ sơ hoặc khảo sát bổ sung, không suy diễn trên mô hình.
Hệ anten — đo mà không phải leo lên chạm vào
Hệ anten và cấu kiện đỡ gồm nhiều thanh, giá, bộ phận hướng khác nhau, phần lớn ở trên cao. Quét không tiếp xúc thu nhận bề mặt nhìn thấy mà không cần leo lên từng cấu kiện — lợi thế an toàn, đồng thời không tác động lên thiết bị đang phát. Điều phải chốt trước là mục tiêu: khảo sát tổng thể, xác định vị trí bộ phận chính, hay đo chi tiết liên kết. Ba mức này đòi hỏi cự ly và số trạm khác nhau hoàn toàn, vì ở 40 m mật độ điểm giảm rõ và một bộ phận nhỏ có thể không đủ điểm để dựng hình.
Silo — bề mặt cong và phần chuyển tiếp
Silo gồm thân trụ, mái, phần chuyển tiếp và bộ phận phụ trợ — dạng hình học mà đo điểm rời rạc gần như bó tay. Dữ liệu quét cho phép trích mặt cắt và đối chiếu với hình học tham chiếu; khi đối tượng là vật liệu chứa bên trong, cùng bộ dữ liệu đó dùng để scan 3D tính toán trữ lượng. Ba điểm cần thống nhất trước: phạm vi là vỏ ngoài hay bên trong, tình trạng vận hành khi đo, và mục đích phân tích. Nếu hình dạng silo thực sự biến đổi trong lúc đo, phải thiết kế phương án theo dõi riêng — quét nhanh không đồng nghĩa dữ liệu nhiều trạm đại diện cho một thời điểm tức thời.
Hồ sơ bàn giao
Danh mục được chốt ngay từ bước xác định yêu cầu, vì sản phẩm cuối quyết định mật độ điểm và số trạm quét — không phải ngược lại:

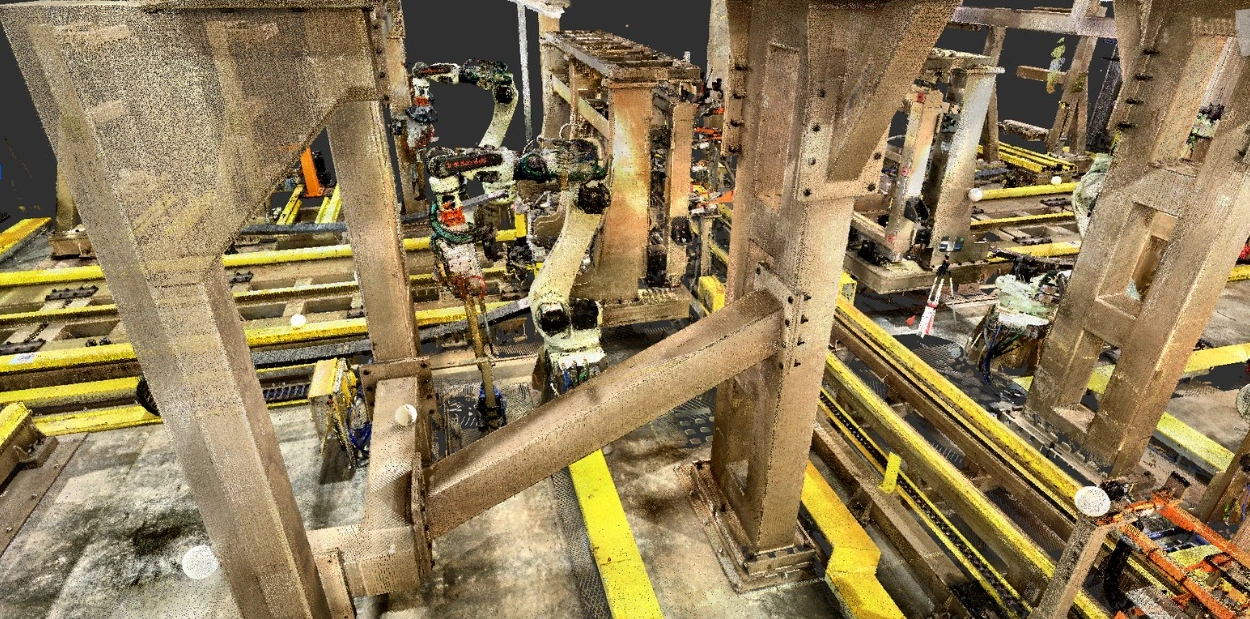

- Dữ liệu điểm đã ghép trạm (RCP/RCS, E57, LAS/LAZ, PTS) — tra cứu hiện trạng và đo kiểm lại về sau mà không cần ra công trường.
- Bản vẽ hiện trạng 2D (DWG, PDF) — mặt bằng, mặt cắt, hồ sơ cải tạo.

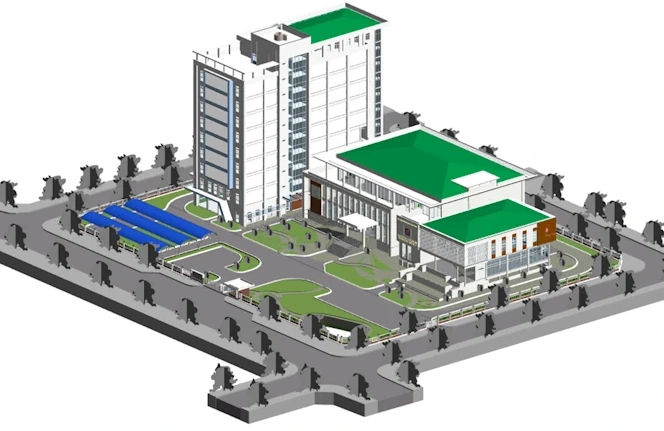

- Mô hình BIM hiện trạng (RVT, IFC) — thiết kế cải tạo, kiểm tra xung đột tuyến ống.
- Mô hình bề mặt (OBJ, FBX, glTF) và ảnh cầu 360° từng trạm — trình bày, đối chiếu trực quan trên web.
- Báo cáo kỹ thuật (PDF) — thuyết minh phương án, kết quả kiểm tra chất lượng và giới hạn khảo sát.
Kết luận
Phương án đúng bắt đầu từ hai câu hỏi, không phải từ tên thiết bị: dữ liệu này dùng để làm gì, và hiện trường cho tiếp cận tới đâu. Leica RTC360 là lời đáp khi cần tốc độ thu nhận cao trong khung giờ hạn chế, mật độ điểm đủ dày cho chi tiết kỹ thuật và khả năng bố trí trạm linh hoạt trong không gian chật. 3DSCAN vận hành RTC360 cùng máy SLAM, UAV LiDAR, GNSS RTK và toàn đạc điện tử, nên ghép được nhiều phương pháp trong một hồ sơ thay vì buộc công trình đi theo năng lực của một máy.
Chỉ cần ảnh khu vực, kích thước sơ bộ, danh mục đối tượng cần đo và yêu cầu sản phẩm, 3DSCAN xác định được số trạm, mức mật độ điểm, vị trí cần quét bù và tiêu chí kiểm tra — trước khi báo giá, không phải sau khi ra hiện trường.
