Quét 3D nhà xưởng bằng Leica RTC360: nhanh, đủ dữ liệu và kiểm soát sai số toàn công trình

Quét 3D nhà xưởng bằng Leica RTC360 là phương pháp ghi nhận toàn bộ hiện trạng kết cấu, máy móc và hệ thống kỹ thuật của một nhà xưởng đang vận hành thành dữ liệu point cloud, phục vụ cải tạo, lắp đặt dây chuyền mới hoặc nâng cấp MEP. RTC360 đạt sai số điểm 3D 1,9 mm ở cự ly 10 m và tốc độ thu nhận tối đa 2.000.000 điểm/giây (datasheet Leica Geosystems), cho phép hoàn thành một trạm quét full-dome kèm ảnh HDR trong dưới 2 phút. Công ty TNHH Công nghệ 3DSCAN — trụ sở tại TP. Hồ Chí Minh — đã dùng chính thiết bị này để khảo sát 10.000 m² tầng áp mái nhà xưởng không có ánh sáng và triển khai Scan to BIM cho nhà máy công nghiệp với độ chính xác mô hình khoảng ±5 mm.

Nhận tư vấn khảo sát nhà xưởng

1. Với nhà xưởng, "quét nhanh" chỉ có giá trị khi đi kèm "quét đủ"

Một bộ dữ liệu nhà xưởng được coi là đủ khi nó trả lời được đúng bài toán thiết kế, không phải khi tổng số điểm đủ lớn. Dự án bố trí dây chuyền mới cần kích thước không gian, vị trí cột và khoảng trống vận chuyển. Dự án cải tạo MEP cần thêm cao độ và hướng tuyến của đường ống, máng cáp, thiết bị trong phạm vi can thiệp. Hai yêu cầu này dẫn tới hai phương án bố trí trạm quét khác nhau.

Trước khi ra hiện trường, 3DSCAN thống nhất với chủ đầu tư năm nội dung:

• Đối tượng phải thu nhận: kết cấu, thiết bị, hệ thống kỹ thuật nào bắt buộc có trong hồ sơ và khu vực nào được ưu tiên.
• Kích thước nhỏ nhất cần nhận diện: quyết định mức khoảng cách điểm sẽ chọn khi quét.
• Yêu cầu độ chính xác của sản phẩm: ngưỡng nghiệm thu cho bản vẽ và mô hình, không phải thông số máy.
• Vùng phải tiếp cận từ nhiều hướng: cụm thiết bị nhiều lớp, tuyến ống bị dầm che khuất.
• Sản phẩm bàn giao: point cloud, bản vẽ 2D, mô hình BIM, báo cáo kiểm tra.

Độ phủ phải được đánh giá trên chính các đối tượng cần khảo sát. Một dự án có vài tỉ điểm vẫn có thể thiếu dữ liệu ngay tại vị trí sắp lắp thiết bị mới — và khoảng thiếu đó chỉ lộ ra khi đơn vị thiết kế đã bắt đầu dựng hình.

2. Leica RTC360 mang lại gì cho một nhà xưởng đang vận hành

RTC360 phù hợp với nhà xưởng vì ba lý do đo được: lấy mẫu bề mặt dày, sai số điểm nhỏ ở cự ly làm việc thực tế, và thời gian chiếm dụng mặt bằng ngắn. Theo datasheet Leica Geosystems, thiết bị đạt sai số điểm 3D 1,9 mm ở 10 m, 2,9 mm ở 20 m và 5,3 mm ở 40 m; ba mức khoảng cách điểm 3/6/12 mm ở 10 m; tầm đo 0,5 – 130 m; laser cấp 1 theo IEC 60825-1:2014 — an toàn cho mắt, điều kiện bắt buộc khi quét trong xưởng còn công nhân đang làm việc.

Hệ thống VIS (Visual Inertial System) theo dõi chuyển động của máy giữa hai trạm và căn chỉnh sơ bộ ngay tại hiện trường. Trong nhà xưởng nhiều gian, ưu điểm thực sự của VIS không nằm ở chỗ "ghép tự động" mà ở chỗ kỹ sư nhìn thấy ngay khu vực nào chưa liền mạch để bổ sung trạm trước khi rời công trình.

Tầm đo 130 m là chỉ tiêu quyết định với nhà xưởng nhịp lớn: từ một vị trí đặt máy giữa gian, RTC360 chạm tới vì kèo, mái và tường đầu hồi trong cùng một trạm, trong khi thiết bị tầm 45 m buộc phải chia nhỏ thành nhiều trạm và kéo theo nhiều lần ghép nối — mỗi lần ghép là một cơ hội tích lũy sai số.

Cần nói rõ một điều mà nhiều báo giá bỏ qua: tốc độ thu nhận không quyết định tiến độ dự án. Thời gian thực tế phụ thuộc vào di chuyển giữa các trạm, điều kiện tiếp cận, khối lượng kiểm tra và công đoạn xử lý dữ liệu. RTC360 rút ngắn phần thu nhận tại hiện trường; phần còn lại thuộc về cách tổ chức khảo sát.

3. Năng lực được chứng minh bằng dự án đã thực hiện

a. Kiểm định kết cấu mái nhà xưởng 50 × 200 m phục vụ lắp điện mặt trời

Chủ đầu tư cần lắp hệ thống điện năng lượng mặt trời trên mái một nhà xưởng có diện tích mái 50 m × 200 m, tương đương khoảng 10.000 m², nhưng không còn hồ sơ kết cấu tin cậy. Yêu cầu đặt ra là xác định hệ chịu lực thực tế, đánh giá độ võng và độ nghiêng lệch của dàn kèo thép cùng hệ chịu lực mái vòm, trước khi tính tải trọng tấm pin bổ sung.

Toàn bộ khảo sát phải thực hiện ở tầng áp mái: không có ánh sáng, nhiệt độ cao, không gian chật hẹp, lối đi vướng nhiều địa vật và hệ giằng. Đây là điều kiện loại bỏ gần hết các phương pháp đo truyền thống — thước và toàn đạc không tiếp cận được đủ điểm trên chiều dài 200 m, còn thiết bị quét tầm ngắn thì phải tăng số trạm tới mức không khả thi trong không gian đó. Leica RTC360 là thiết bị duy nhất trong danh mục của 3DSCAN đáp ứng được điều kiện này, nhờ laser 1550 nm không phụ thuộc ánh sáng môi trường, tầm đo 130 m dọc theo trục nhà xưởng và thời gian mỗi trạm dưới 2 phút — yếu tố quan trọng khi mỗi phút ở tầng áp mái đều là điều kiện làm việc khắc nghiệt cho kỹ sư.

b. Scan to BIM nhà máy sản xuất tấm pin năng lượng mặt trời First Solar, Củ Chi

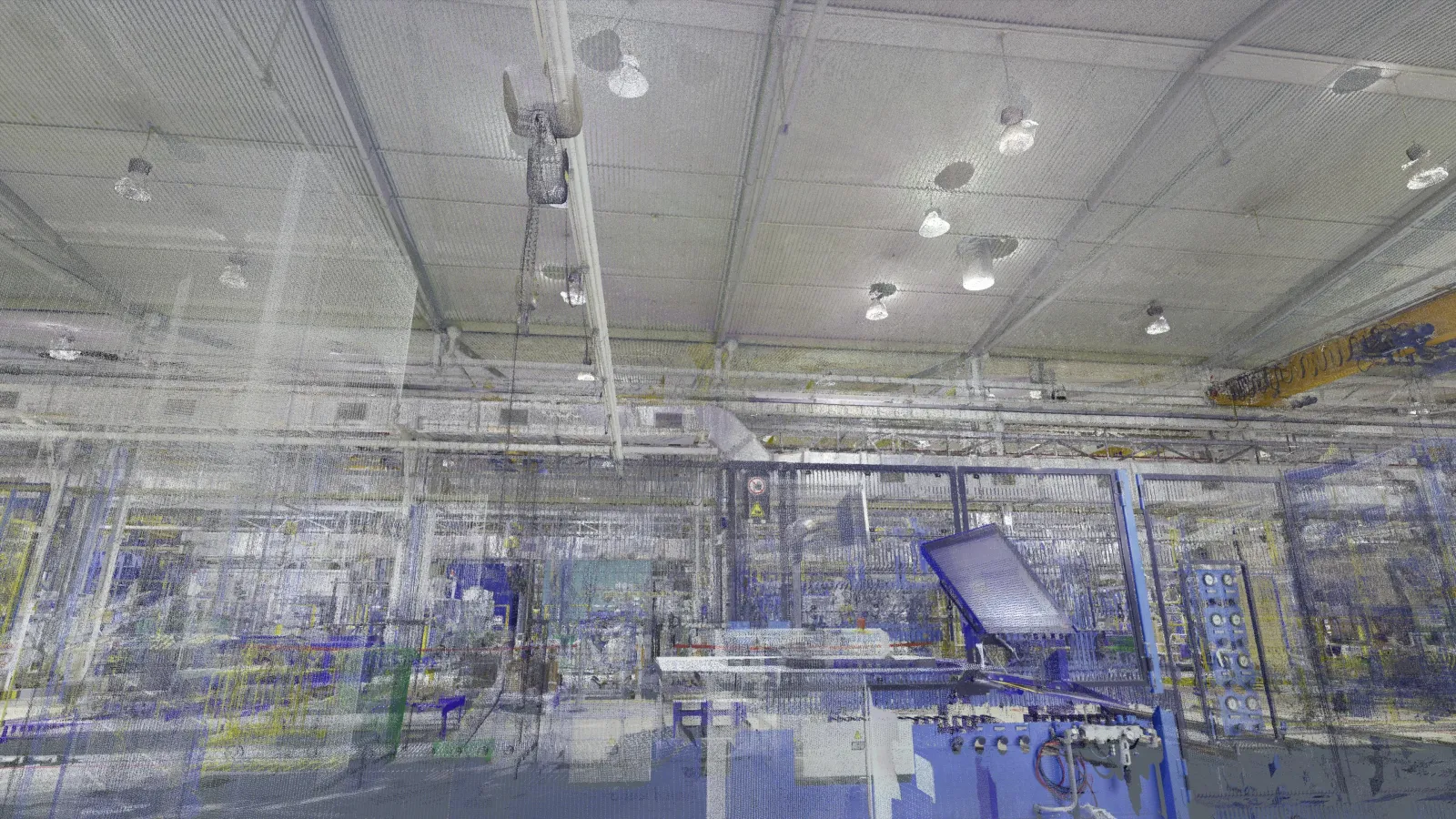

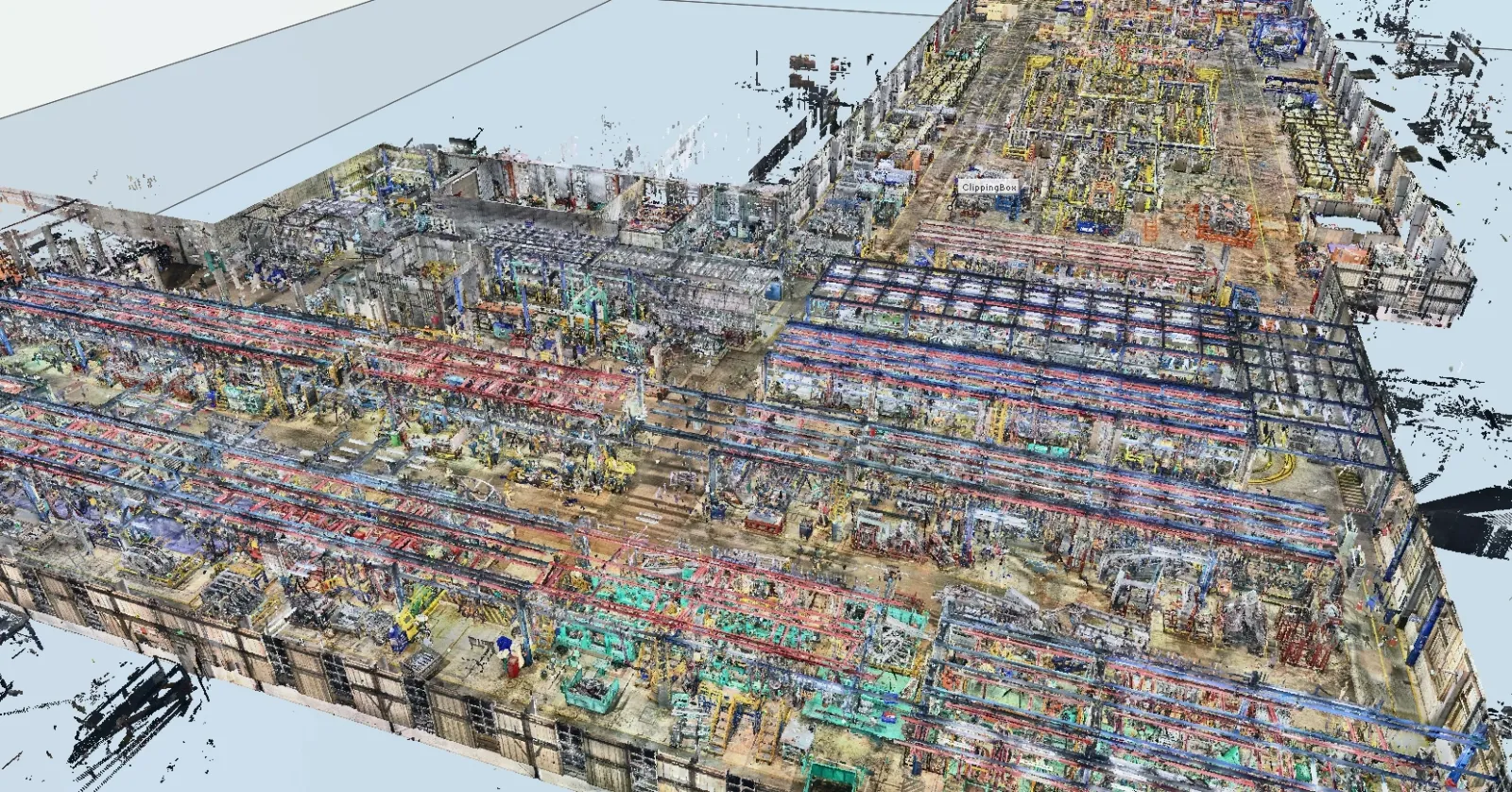

Dự án Scan to BIM cho nhà máy First Solar tại Củ Chi, TP.HCM được triển khai với độ chính xác mục tiêu khoảng ±5 mm cho mô hình hiện trạng. Đây là dạng công trình công nghiệp điển hình mà point cloud phải bao phủ đồng thời kết cấu khung nhà, hệ thống kỹ thuật trên cao và các cụm thiết bị dây chuyền — những đối tượng che khuất lẫn nhau và không thể đo lại sau khi dây chuyền chạy. Quy trình Scan to BIM của 3DSCAN sử dụng Leica Cyclone để ghép trạm và Revit để dựng mô hình, thường ở LOD 200–300 và đạt LOD 350 với các hạng mục công nghiệp yêu cầu chi tiết cao.

c. Quét laser 3D nhà máy xi măng INSEE Hòn Chông, quy mô 120 ha

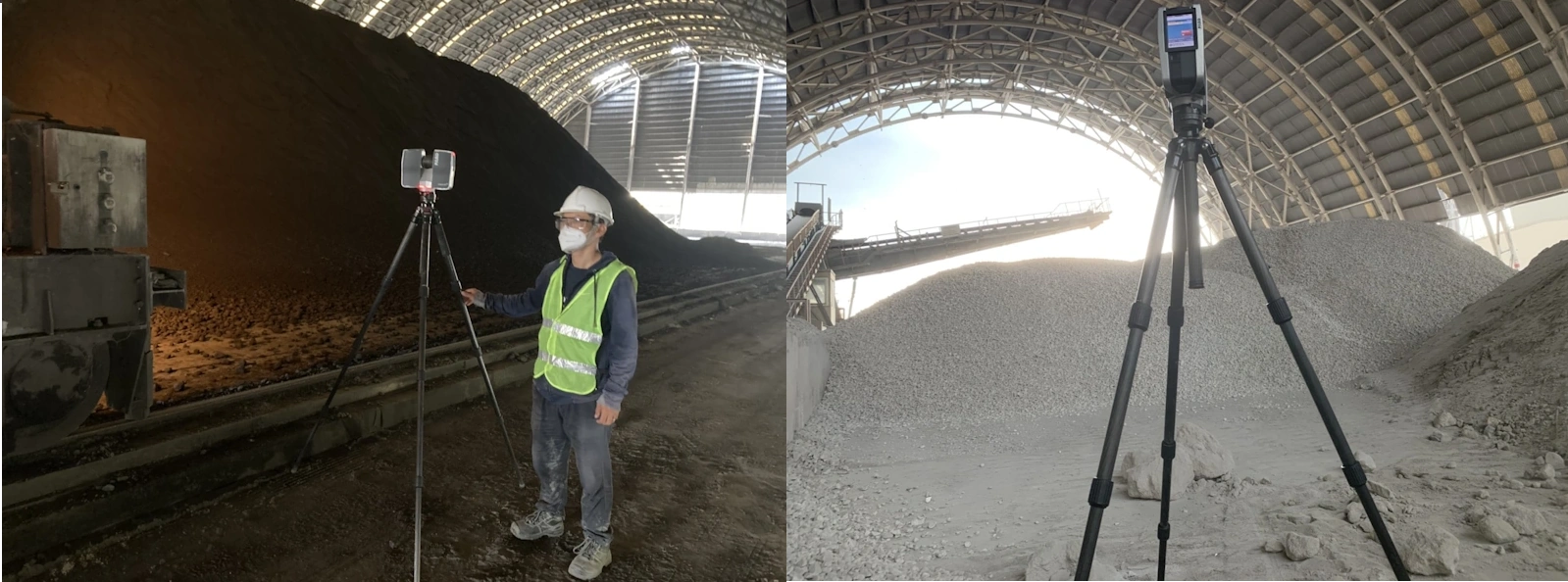

Dự án quét laser 3D nhà máy xi măng INSEE Hòn Chông tại Kiên Giang có phạm vi 120 ha, kết hợp quét laser tĩnh trong nhà với UAV ngoài trời, phục vụ kiểm kê trữ lượng clinker, xi măng, đá vôi và hệ thống silo theo chu kỳ. Dự án này không dùng RTC360 mà dùng tổ hợp thiết bị khác phù hợp với bài toán trữ lượng, nhưng nó chứng minh một năng lực khác cũng cần thiết cho khách hàng nhà xưởng: tổ chức hàng trăm trạm quét trong một nhà máy đang vận hành liên tục, quy về hệ tọa độ VN-2000 và bàn giao được báo cáo định kỳ. Cách chọn thiết bị theo bài toán — chứ không áp một máy cho mọi công trình — là nguyên tắc 3DSCAN áp dụng nhất quán.

4. Tổ chức trạm quét và quy về một hệ tọa độ thống nhất

Bố trí trạm quét để hạn chế vùng thiếu dữ liệu

Phương án khảo sát chia nhà xưởng thành các khu vực có liên hệ rõ ràng: khu sản xuất, hành lang kỹ thuật, phòng máy, tầng lửng và các phần liên quan bên ngoài. Trong mỗi khu vực, vị trí đặt máy hướng tới đúng những bề mặt phải ghi nhận, không đặt theo lưới đều cho tiện.

Hiệp hội Trắc địa Công trình Anh (TSA) lưu ý trong tài liệu Terrestrial Laser Scanning, Issue 5 rằng laser scanning chỉ đo được bề mặt nằm trong tầm nhìn của máy; các trạm quét phải được liên kết và kiểm tra sau khi thu nhận. Vì vậy căn chỉnh tại hiện trường bằng VIS phải đi cùng một bước kiểm tra chất lượng dữ liệu, không thay thế bước đó. 3DSCAN duy trì một bảng theo dõi ghi rõ khu vực đã quét, vùng còn thiếu và lý do chưa tiếp cận được; mọi khoảng thiếu ảnh hưởng tới thiết kế đều phải xử lý hoặc thông báo trước khi bàn giao.

Quy về một hệ tọa độ và một mốc cao độ duy nhất

Nhà xưởng thường có mặt bằng kéo dài, nhiều gian và nhiều khu vực được khảo sát ở những thời điểm khác nhau. Toàn bộ dữ liệu phải quy về cùng một hệ tọa độ và một mốc cao độ, nếu không quan hệ hình học giữa hai đầu nhà xưởng sẽ sai dù từng khu vực đều đạt.

Bốn nội dung cần chốt ngay từ đầu dự án:

• Gốc tọa độ, hướng trục và đơn vị — hệ tọa độ công trình hay hệ được chủ đầu tư chỉ định.
• Mốc cao độ sử dụng — dùng chung cho mọi khu vực và mọi đợt khảo sát.
• Quan hệ với bản vẽ hoặc dữ liệu đã có — để mô hình mới chồng đúng lên hồ sơ cũ.
• Cách chuyển đổi khi trao đổi giữa các bộ môn — kết cấu, MEP, dây chuyền.

Mạng lưới khống chế và điểm tham chiếu được thiết kế theo quy mô khảo sát. 3DSCAN đo lưới bằng máy toàn đạc điện tử Leica TCR802 (độ chính xác góc 2 giây) và máy thủy chuẩn số Leica DNA03 (0,3 mm/km với mia Invar) — đúng tinh thần hướng dẫn Measured Building Surveys, Issue 4 của TSA: các phần công trình phải được liên kết trong cùng một hệ khống chế, thay vì chỉ xét từng phép đo riêng lẻ.

5. Kiểm soát độ chính xác ở bốn cấp, không dừng ở thông số máy

Sai số điểm 1,9 mm ở 10 m là chỉ tiêu của thiết bị, không phải cam kết cho toàn bộ point cloud hay mô hình bàn giao. Sai số ghép trạm hiển thị trong phần mềm cũng chỉ là một chỉ tiêu, phải đọc cùng các phép kiểm tra độc lập: một khu vực ghép rất tốt về cục bộ vẫn có thể lệch trong quan hệ chung của công trình.

Báo cáo chất lượng do 3DSCAN lập thể hiện vị trí kiểm tra, phương pháp, kết quả và tiêu chí chấp nhận. Ngưỡng nghiệm thu được thống nhất theo mục đích dự án, chặt hơn tại các vị trí sắp lắp đặt thiết bị và nới hơn ở khu vực chỉ cần tham chiếu không gian.

6. Từ point cloud đến mô hình phản ánh đúng hiện trạng

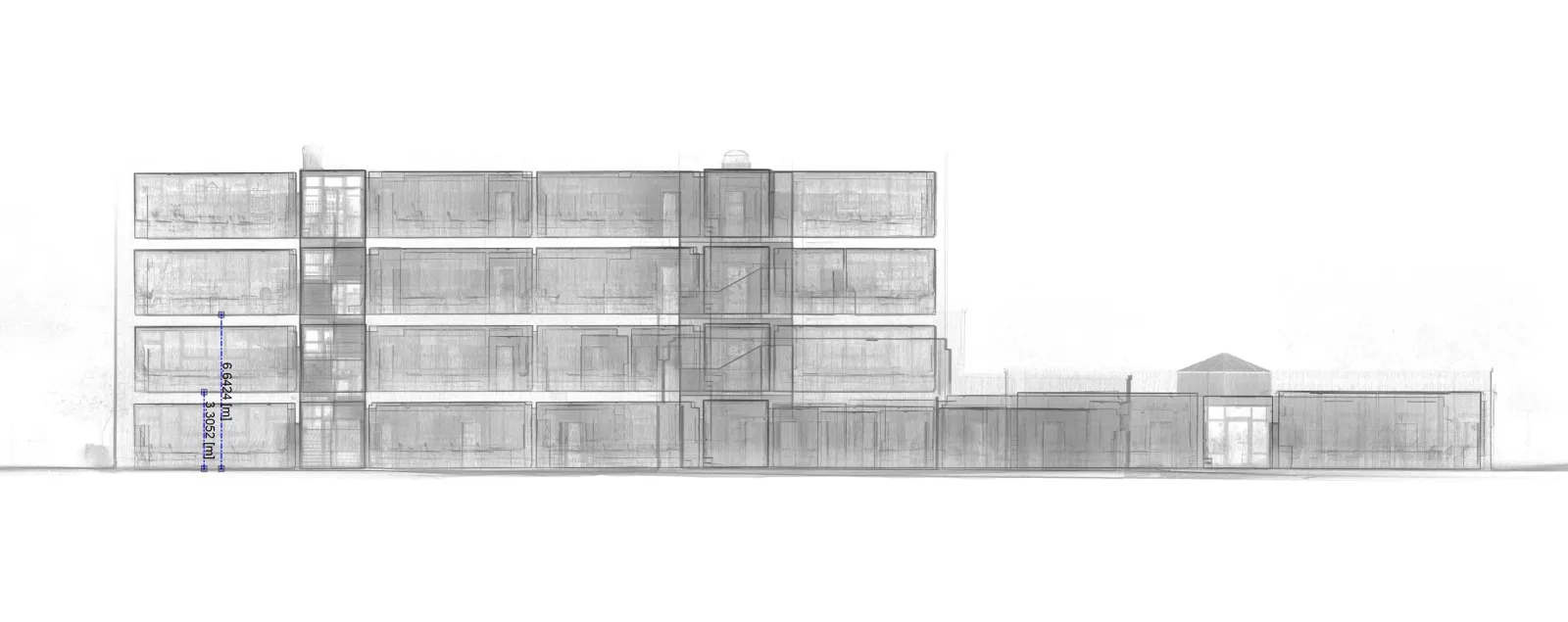

Dữ liệu đầu vào tốt vẫn có thể bị thể hiện sai khi dựng hình, nên công đoạn mô hình hóa cần kiểm soát riêng. Sau khi xử lý point cloud, 3DSCAN chồng mô hình lên đám mây điểm và kiểm tra các mặt cắt quan trọng để phát hiện sai lệch.

Bảy bước từ thống nhất yêu cầu đến bàn giao hồ sơ: bước 3 quét RTC360 ở mức 3/6/12 mm tại 10 m, dưới 2 phút mỗi trạm; bước 6 dựng mô hình LOD 200–350.

Các nội dung bắt buộc đối chiếu giữa mô hình và point cloud:

• Kết cấu chính: vị trí và kích thước cột, dầm, sàn.
• Hệ thống kỹ thuật: cao độ và hướng tuyến ống, máng cáp.
• Khoảng trống lắp đặt: khe hở giữa thiết bị và kết cấu.
• Vùng hình học bất thường: khu vực không đều hoặc có dấu hiệu lệch, võng.
• Ghi chú giới hạn: phần chưa quan sát được và phần đã đơn giản hóa.

Với cấu kiện cong hoặc biến dạng — dàn kèo bị võng là ví dụ thường gặp nhất ở nhà xưởng cũ — cách thể hiện phải được thống nhất theo mục đích sử dụng. Tự động chỉnh thẳng để mô hình "đẹp" sẽ xóa mất chính thông tin mà chủ đầu tư cần. Và cần nhớ: chỉ định LOD chưa đủ để xác định độ chính xác của mô hình hiện trạng; LOD phải đi kèm yêu cầu dung sai và phạm vi đối tượng.

7. Hồ sơ bàn giao và những gì chủ đầu tư nên chuẩn bị

Bộ hồ sơ phải cho người sử dụng biết dữ liệu được thu nhận trong phạm vi nào, liên kết ra sao và đã kiểm tra bằng cách nào. Tùy yêu cầu, sản phẩm gồm point cloud (LAS/LAZ/E57/RCP), bản vẽ mặt bằng — mặt cắt, mô hình BIM (RVT/IFC), sơ đồ lưới khống chế, báo cáo kiểm tra chất lượng và danh sách vùng chưa đủ dữ liệu. Các sản phẩm mở rộng như VR360 hay web viewer xem mô hình 3D trên trình duyệt được bổ sung khi chủ đầu tư cần chia sẻ dữ liệu cho nhiều bộ môn.

Khi trao đổi phương án với 3DSCAN, chủ đầu tư nên chuẩn bị sẵn bốn thông tin:

• Mục đích khảo sát: cải tạo, lắp dây chuyền, nâng cấp MEP hay kiểm định kết cấu.
• Phạm vi can thiệp: khu vực nào sẽ sửa chữa, khu vực nào chỉ cần tham chiếu.
• Lịch vận hành: khung giờ được phép vào xưởng, thời gian dừng máy nếu có.
• Vị trí yêu cầu độ chính xác cao: chân đế thiết bị, mặt bích, điểm đấu nối.

8. Kinh nghiệm 3DSCAN rút ra từ các dự án nhà xưởng

Qua các dự án nhà xưởng và nhà máy đã thực hiện, 3DSCAN rút ra ba nhận định thực tế. Thứ nhất, điều kiện tiếp cận quyết định lựa chọn thiết bị nhiều hơn là thông số catalogue — tầng áp mái không ánh sáng của dự án mái 50 × 200 m loại bỏ mọi phương án ngoài RTC360, trong khi bài toán trữ lượng 120 ha ở INSEE Hòn Chông lại cần tổ hợp quét tĩnh kết hợp UAV. Thứ hai, vùng thiếu dữ liệu luôn đắt hơn một trạm quét bổ sung: quay lại một nhà xưởng đang vận hành thường mất nhiều hơn cả ngày công, chưa kể rủi ro tiến độ thiết kế. Thứ ba, thứ khách hàng thực sự mua không phải point cloud mà là khả năng kiểm chứng — báo cáo kiểm tra rõ ràng luôn có giá trị hơn một con số độ chính xác đẹp không kèm phương pháp.

Công ty TNHH Công nghệ 3DSCAN đặt trụ sở tại TP. Hồ Chí Minh và triển khai khảo sát laser scan 3D hiện trạng công trình tại nhiều tỉnh thành trên cả nước. Với nhà xưởng và nhà máy, chúng tôi làm việc theo đúng nguyên tắc đã nêu trong bài: chốt yêu cầu trước khi ra hiện trường, quét theo điều kiện thực tế chứ không theo lưới cho tiện, kiểm tra ở bốn cấp và bàn giao hồ sơ đủ để bên thứ ba kiểm chứng lại được.

Anh/chị đang cần khảo sát hiện trạng nhà xưởng, nhà máy để cải tạo, lắp đặt dây chuyền hoặc kiểm định kết cấu mái? Gửi cho 3DSCAN mục đích khảo sát, phạm vi can thiệp và lịch vận hành — chúng tôi sẽ đề xuất phương án quét Leica RTC360 phù hợp, kèm ngưỡng nghiệm thu và danh mục sản phẩm bàn giao cụ thể.
