Khảo sát địa hình hiện trạng 1/500 tại TP.HCM: vì sao hồ sơ 2026 phải kết hợp UAV, laser scan, RTK và thủy chuẩn
Hồ sơ khảo sát địa hình hiện trạng 1/500 năm 2026 không còn dừng ở đường đồng mức và ranh đất. Chủ đầu tư và cơ quan thẩm định yêu cầu thêm mặt bằng từng tầng, chiều cao tầng, nhiều cách tính diện tích công trình, cao độ hạ tầng và thuộc tính của từng hố ga, trụ điện, tủ kỹ thuật — tất cả trên cùng một hệ VN2000 và cao độ Hòn Dấu. Công ty TNHH Công nghệ 3DSCAN, trụ sở tại TP.HCM, đáp ứng khối lượng thông tin này bằng cách kết hợp GNSS RTK, thủy chuẩn số, UAV LiDAR, laser scan TLS, SLAM và phần mềm điều tra hạ tầng do 3DSCAN tự phát triển, thay vì đo từng điểm bằng một thiết bị duy nhất. Phương án bay đo địa hình được mô tả chi tiết tại trang khảo sát địa hình 3D bằng UAV.
1. Vì sao khảo sát địa hình truyền thống không còn đủ cho hồ sơ 2026
Khảo sát truyền thống bằng toàn đạc và GNSS chỉ ghi lại những điểm người đo chọn ra, nên không tự trả lời được các câu hỏi phát sinh sau khi đã rời hiện trường. Khi hồ sơ yêu cầu nhiều lớp dữ liệu cùng lúc, mỗi câu hỏi mới lại kéo theo một chuyến đo bổ sung — thêm thời gian, thêm chi phí, và tệ hơn là thêm một lần số liệu đo ở hai thời điểm khác nhau phải ghép chung vào một bản vẽ. Bảng dưới đây đối chiếu từng yêu cầu hồ sơ với hai cách làm.
Yêu cầu hồ sơ hiện trạng và cách đáp ứng
| Yêu cầu hồ sơ | Khảo sát truyền thống | Kết hợp nhiều công nghệ |
|---|---|---|
| Địa hình 1/500, lòng đường, lề đường | Đo điểm chi tiết bằng toàn đạc hoặc RTK, phụ thuộc điểm người đo chọn | UAV LiDAR và UAV ảnh phủ toàn bộ bề mặt; RTK và toàn đạc kiểm tra, bổ sung |
| Mặt bằng, mặt đứng, chiều cao tầng | Đo thước hoặc toàn đạc không gương từng điểm | Laser scan trong và ngoài nhà, SLAM cho hành lang và không gian hẹp |
| Nhiều cách tính diện tích | Thường chỉ có số đo tại chân tường | Trích nhiều đường bao từ cùng một đám mây điểm |
| Hố ga, trụ điện, tủ kỹ thuật | Sổ tay, bản vẽ rời, khó truy xuất | Phần mềm điều tra của 3DSCAN gắn tọa độ RTK, thuộc tính và ảnh vào một cơ sở dữ liệu GIS |
| Cao độ hạ tầng | Đo lẻ từng điểm, khó kiểm soát sai số tích lũy | Thủy chuẩn khống chế cao độ, đo nắp hố ga về hệ Hòn Dấu |
| Câu hỏi phát sinh sau khi đo | Phải quay lại hiện trường đo bổ sung | Mở lại đám mây điểm và ảnh hiện trường để trích số đo mới |
2. Một công trình, nhiều con số diện tích — và không bên nào sai
Cùng một công trình có thể cho ra ba con số diện tích khác nhau, tùy vào chỗ đo. Bản đồ địa hình lấy chân tường. Hồ sơ kiến trúc và quy hoạch tính theo hình chiếu bằng, kể cả ban công, mái đua và máng xối. Hai cách khác nhau ngay ở điểm đo, nên sai lệch giữa hai bộ số liệu không phải lỗi của bên nào.
A là chân tường (hẹp nhất), B là mép ban công, C là mép mái và máng xối (rộng nhất). Chênh lệch nằm trọn ở phần nhô ra.
Quy định cũng không thống nhất tuyệt đối. Bộ Xây dựng trả lời công dân ngày 12/3/2021 trên Báo điện tử Chính phủ: “Diện tích chiếm đất là diện tích của hình chiếu bằng của mái công trình” (Điều 1.4.20 QCVN 01:2019). QCVN 01:2021/BXD sau đó cho phép không tính sê-nô, ô-văng, mái đua, mái đón, bậc lên xuống, bậu cửa và hành lang cầu — nhưng ban công không nằm trong danh sách đó.
Vì vậy đơn vị khảo sát phải đo đủ để mọi cách tính đều kiểm chứng được. Chúng tôi dùng laser scan 3D hiện trạng kiến trúc lấy một đám mây điểm duy nhất, trích đồng thời cả ba đường bao, bàn giao kèm bảng đối chiếu diện tích.
3. Hạ tầng kỹ thuật: khối lượng thông tin đã vượt khả năng của sổ tay
Hạ tầng chiếm nhiều thông tin nhất trong hồ sơ, vì mỗi đối tượng cần đủ tọa độ, cao độ và thuộc tính. Một khu đất vài hecta trong nội thành TP.HCM dễ có hàng trăm đối tượng:
- Thoát nước: hố ga, đường kính và hướng tuyến cống, cao độ đỉnh hố ga, đỉnh và đáy cống.
- Cấp điện: cáp 22 kV, 0,4 kV, chiếu sáng, nổi hay ngầm; trạm biến áp, tủ hạ thế, trụ điện.
- Cấp nước, viễn thông: đường kính ống, hố van, hố cáp, tủ thông tin.
Phần mềm điều tra hạ tầng do 3DSCAN tự phát triển gắn từng đối tượng vào một cơ sở dữ liệu ngay tại hiện trường: tọa độ GNSS RTK, ảnh chụp, loại, kích thước, nổi hay ngầm. Dữ liệu nhập thẳng vào GIS, xuất ra từng lớp riêng theo hướng của dịch vụ chuyển đổi và chuẩn hóa dữ liệu quy hoạch sang GIS. Cần xác nhận lại một hố ga, kỹ sư mở dữ liệu đối chiếu đám mây điểm thay vì quay lại hiện trường — đúng nghĩa “Thế giới thực trong tầm tay”.
Giới hạn cần nói rõ từ báo giá: khảo sát mặt đất chỉ đo được phần nhìn thấy. Tuyến ngầm, đường kính và cao độ đáy cống cần hồ sơ hoàn công của chủ đầu tư, hoặc thiết bị dò chuyên dụng — như ở dự án Scan to BIM kết hợp dò ngầm tại RMIT Quận 7.
4. Mỗi công nghệ đảm nhận một việc, trên cùng một hệ tọa độ
Không công nghệ nào tự làm được toàn bộ hồ sơ, vì mỗi loại mạnh ở một kiểu địa hình. GNSS RTK và thủy chuẩn dựng khung tọa độ và cao độ. UAV phủ diện rộng và mái công trình. Laser scan TLS lấy chi tiết mặt đứng và không gian bên trong. SLAM lấp những chỗ TLS và UAV không tới được. Phần mềm điều tra hạ tầng của 3DSCAN gom mọi thuộc tính lại. Giá trị nằm ở chỗ cả năm nguồn dữ liệu quy về cùng một khung khống chế, nên ghép được vào một bản vẽ mà không phải chỉnh lệch hệ.
Bốn nhóm thiết bị làm việc trên cùng một khu đất, mỗi nhóm phụ trách một vùng mà nhóm khác không với tới. Thứ tự thực hiện: đo mốc khống chế bằng GNSS RTK và thủy chuẩn trước, rồi thu dữ liệu bằng UAV LiDAR, laser scan TLS và SLAM, điều tra hạ tầng bằng phần mềm 3DSCAN, cuối cùng hợp nhất về bản đồ 1/500 trên hệ VN2000 và cao độ Hòn Dấu.
a. Khống chế bằng GNSS và thủy chuẩn — bước quyết định toàn bộ hồ sơ
Khung khống chế quyết định mọi dữ liệu sau đó có khớp nhau hay không. Chúng tôi dẫn tọa độ VN2000 và cao độ Hòn Dấu về khu vực khảo sát bằng lưới hạng IV và đường chuyền cấp 2, đo cao độ theo quy định tại QCVN 11:2008/BTNMT về xây dựng lưới độ cao. Mọi dữ liệu UAV, TLS và SLAM sau đó đều được ghép về chính các mốc này, nên bản đồ địa hình và bản vẽ công trình dùng chung một gốc tọa độ.
“Khung khống chế quyết định toàn bộ hồ sơ. Nếu lưới hạng IV và thủy chuẩn không chuẩn, dữ liệu UAV, laser scan và SLAM dù chính xác đến đâu cũng không ghép về đúng một hệ VN2000 được.”
— Phan Tiên Duyên, Giám đốc Công ty TNHH Công nghệ 3DSCAN
b. UAV cho diện rộng, laser scan và SLAM cho công trình

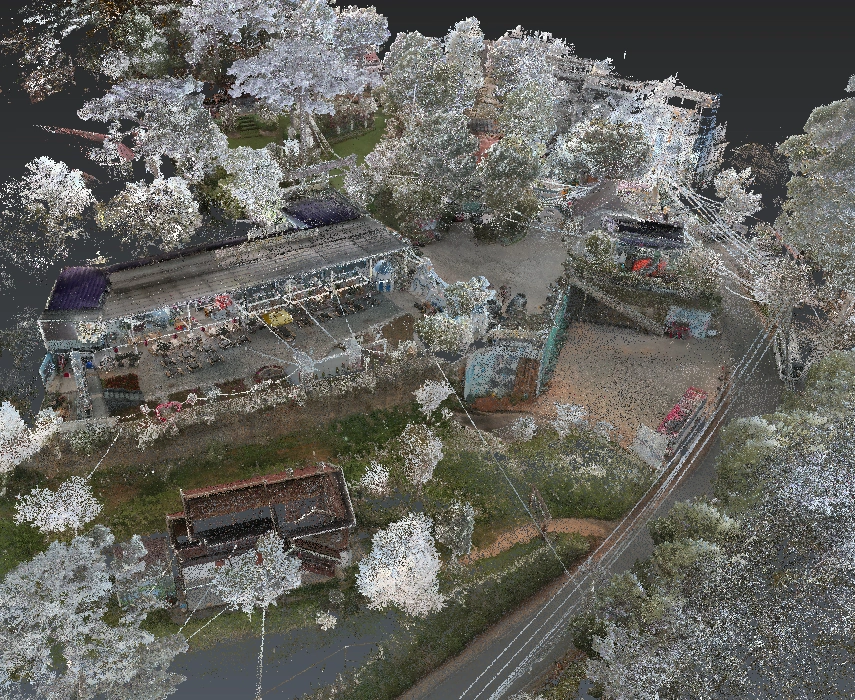

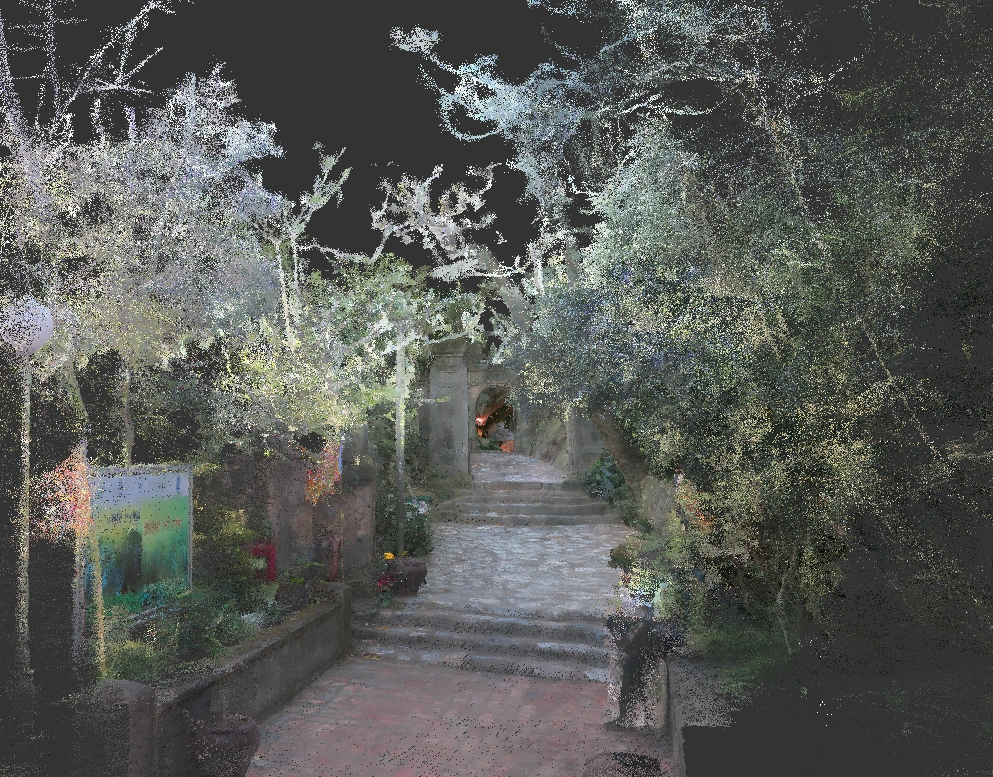

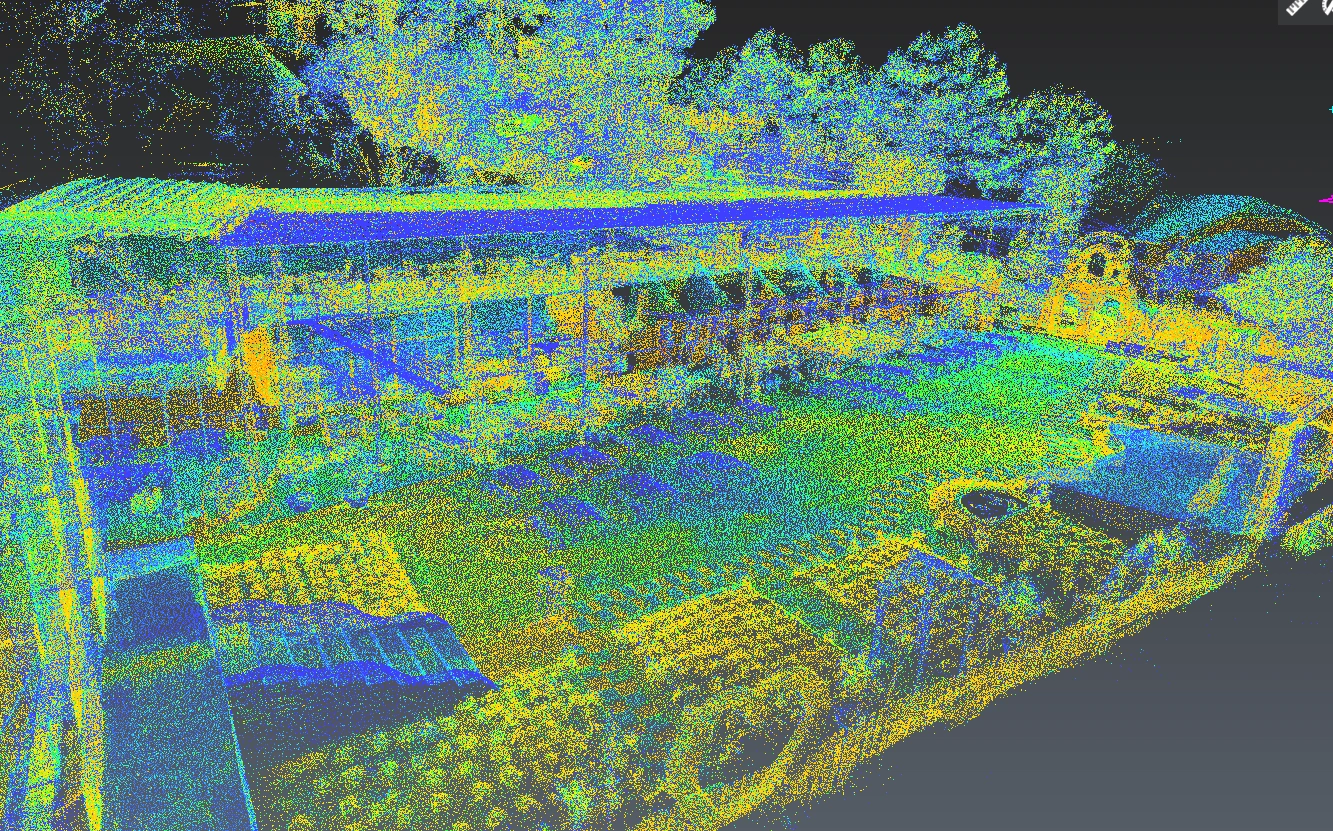

UAV bay phủ khuôn viên và mái trong thời gian ngắn, còn TLS lấy chi tiết mặt đứng và không gian bên trong mà UAV không nhìn thấy. SLAM cầm tay đi vào những chỗ đặt trạm TLS không thuận tiện: hành lang hẹp, gầm cầu thang, khoảng trống phía dưới mái đua. Việc ghép ba nguồn dữ liệu này dựa trên quy trình dựng mô hình 3D bằng UAV và Laser Scan trong cùng một khung tọa độ. Với công trình cần mô hình thông tin, chính bộ dữ liệu này chuyển tiếp sang Scan to BIM mà không phải đo lại hiện trường lần nào nữa.

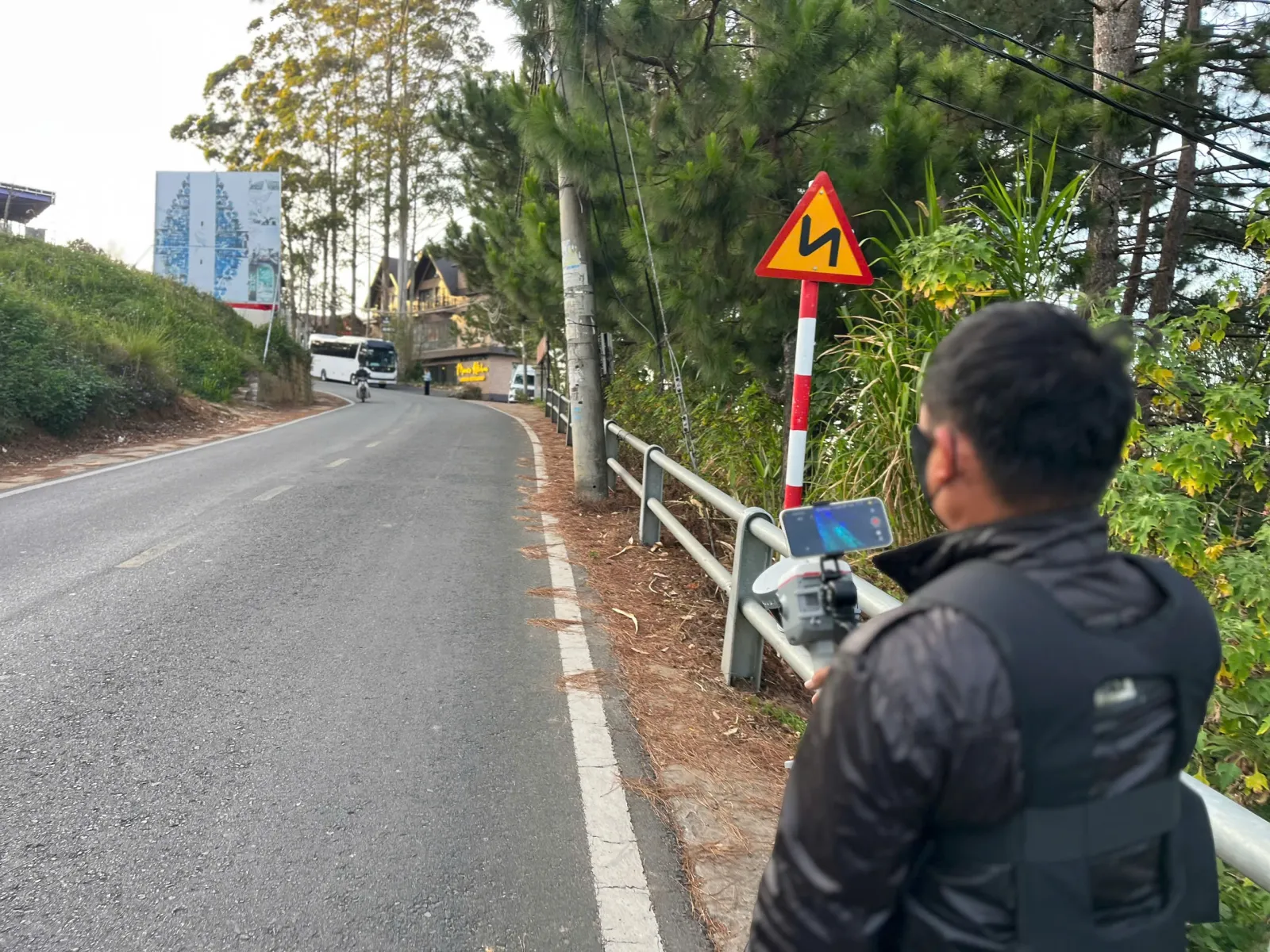

Kỹ sư 3DSCAN đo khống chế mặt bằng bằng GNSS RTK trước khi bay UAV và quét laser.
5. Sản phẩm bàn giao của một hồ sơ hiện trạng đầy đủ
Một hồ sơ khảo sát địa hình và hiện trạng 1/500 gồm bản đồ, các bản vẽ công trình và cơ sở dữ liệu hạ tầng, tất cả cùng hệ VN2000 và cao độ Hòn Dấu:
- Bản đồ địa hình hiện trạng 1/500: đường đồng mức, lòng đường, lề đường, cây xanh, thảm cỏ và diện tích từng khu.
- Bản vẽ công trình: mặt bằng từng tầng, mặt đứng, mặt cắt, chiều cao tầng, bảng thống kê diện tích theo từng cách tính.
- Lớp hạ tầng kỹ thuật: thoát nước, cấp nước, cấp điện, viễn thông — mỗi hệ một lớp riêng kèm bảng thuộc tính.
- Ranh hiện trạng: tọa độ và diện tích đo thực địa; ranh theo giấy chứng nhận và quy hoạch được chồng ghép từ hồ sơ chủ đầu tư cung cấp.
- Dữ liệu điểm và báo cáo: đám mây điểm gốc (LAS/LAZ/E57), báo cáo kỹ thuật kèm kết quả kiểm tra sai số.
6. Hồ sơ này dùng được vào những việc gì
Giá trị của bộ dữ liệu nằm ở số lần dùng lại được, không chỉ ở tờ bản đồ nộp một lần. Cụ thể, cùng một hồ sơ hiện trạng đáp ứng được:
- Lập quy hoạch chi tiết 1/500: nền địa hình, ranh hiện trạng và hạ tầng sẵn có để tính mật độ xây dựng, hệ số sử dụng đất.
- Thiết kế cải tạo, mở rộng: kiến trúc sư lấy số đo mặt bằng và chiều cao tầng trực tiếp từ dữ liệu, không phải ra hiện trường đo thước từng phòng.
- Thẩm định và giải trình: mỗi con số diện tích đều có đường bao và điểm đo tương ứng để đối chiếu khi cơ quan thẩm định hỏi.
- Thiết kế hạ tầng kết nối: cao độ nắp hố ga và vị trí tuyến đã có sẵn trong GIS, dùng cho đấu nối thoát nước, cấp nước, cấp điện.
- Chuyển tiếp sang BIM và quản lý vận hành: đám mây điểm gốc dùng lại cho mô hình BIM hiện trạng, không cần khảo sát lại.
7. Kết luận
Hồ sơ hiện trạng 2026 đòi hỏi một bộ dữ liệu dùng được cho cả quy hoạch, thiết kế và thẩm định, không chỉ một tờ bản đồ nộp cho đủ thủ tục. Điều đó chỉ đạt được khi khung khống chế chuẩn, các công nghệ thu dữ liệu bổ trợ nhau trên cùng một hệ tọa độ, và mọi sai số đều có điểm kiểm tra chứng minh. 3DSCAN có trụ sở tại TP.HCM, đã triển khai dự án khảo sát tại nhiều tỉnh thành trên cả nước, và sẵn sàng trao đổi về phạm vi khảo sát cùng danh mục hồ sơ hạ tầng cần chủ đầu tư cung cấp trước khi báo giá.
