Trong bối cảnh các dự án xây dựng và hạ tầng đòi hỏi độ chính xác cao, công nghệ đo đạc bằng Laser Scan 3D đang trở thành giải pháp tối ưu thay thế phương pháp đo truyền thống. Với khả năng quét dữ liệu nhanh, sai số cực thấp và mô phỏng không gian thực chi tiết, Laser Scan 3D giúp doanh nghiệp rút ngắn thời gian khảo sát, giảm chi phí nhân công và nâng cao hiệu quả quản lý dự án. Hãy cùng 3DScan tìm hiểu trong bài viết dưới đây.
Laser Scan 3D – Giải pháp khảo sát chính xác và tiết kiệm
Trong các dự án xây dựng và hạ tầng hiện nay, độ chính xác cao, tiến độ nhanh và kiểm soát rủi ro là yếu tố quan trọng. Laser Scan 3D trở thành công cụ đắc lực, giúp kỹ sư, nhà thầu và chủ đầu tư tạo mô hình 3D chi tiết, trực quan, đồng thời tiết kiệm thời gian và chi phí.
Lợi ích nổi bật:
- Độ chính xác cao: Thu thập hàng triệu điểm dữ liệu với sai số chỉ 2–5 mm, phát hiện lệch chuẩn ngay từ khảo sát.
- Tiết kiệm thời gian: Quét khu vực rộng hàng nghìn m² chỉ trong vài giờ, thay vì mất nhiều ngày.
- Dữ liệu trực quan: Tích hợp dễ dàng với BIM, Revit, AutoCAD, GIS để tính toán khối lượng, lập mặt bằng và phối hợp giữa các bộ phận.
- An toàn lao động: Quét các khu vực nguy hiểm mà không cần nhân sự tiếp xúc trực tiếp.
Cơ chế hoạt động của công nghệ đo đạc bằng Laser Scan 3D
Laser Scan 3D là giải pháp thu thập dữ liệu hiện trạng công trình và địa hình với độ chính xác cao nhờ tia laser công suất lớn. Công nghệ này giúp tạo ra mô hình 3D chi tiết, trực quan, hỗ trợ kỹ sư và chủ đầu tư phân tích, thiết kế và quản lý dự án hiệu quả hơn.
Hoạt động của Laser Scan 3D được thực hiện theo ba bước cơ bản: quét hiện trường – xử lý dữ liệu – tích hợp với phần mềm thiết kế.

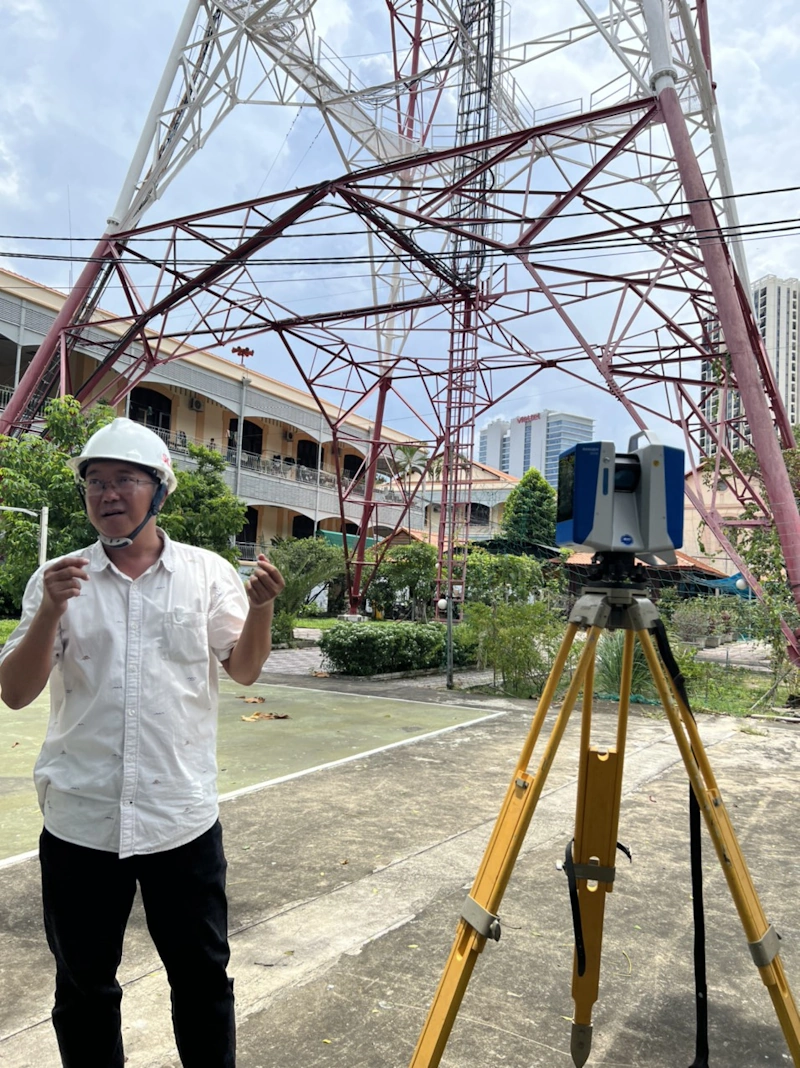

Bước 1: Quét hiện trường
Tùy quy mô dự án và điều kiện khảo sát, triển khai kết hợp TLS và UAV để bao phủ đủ chi tiết (mm) lẫn diện rộng (cm):
- Máy quét TLS (Terrestrial Laser Scanner)
- Đặt cố định trên mặt đất, thu thập đám mây điểm chi tiết cho các công trình tĩnh: tòa nhà, nhà xưởng, kết cấu kiến trúc – cơ điện.
- Độ chính xác cao (điển hình ~2–5 mm), tái hiện bề mặt/phào chỉ/khe hở với độ phẳng tốt.
- Phù hợp đo các khu vực cần chi tiết: nội thất, chân cột, liên kết kết cấu, khu vực khuất tầm nhìn từ trên cao.
- UAV (Ảnh RTK/GCP hoặc UAV LiDAR tùy bài toán)
- Ảnh hàng không RTK/GCP (Photogrammetry): tạo orthophoto, DSM/DTM và mô hình 3D cho khu vực rộng, cao, khó tiếp cận (mái, sân bãi, tuyến ngoài trời). Độ chính xác điển hình mức cm (phụ thuộc GSD/độ cao bay & GCP/RTK).
- UAV LiDAR (nếu yêu cầu): quét nhanh diện rộng, hỗ trợ địa hình có thảm phủ/che khuất; sai số điển hình cm (phụ thuộc cấu hình & điều kiện bay).
- Tối ưu tiến độ và an toàn khi cần bao phủ diện rộng, hạn chế tiếp cận trực tiếp khu vực nguy hiểm.
Đặt trạm TLS để lấy chi tiết mm cho khối công trình, đồng thời bay UAV để bao phủ toàn khu. Sau đó đăng ký – hợp nhất dữ liệu TLS ↔ UAV về cùng hệ tọa độ, tạo một đám mây điểm hợp nhất phục vụ thiết kế/BIM/AutoCAD/GIS.
Bước 2: Xử lý dữ liệu
- Lọc nhiễu và căn chỉnh tọa độ để đảm bảo dữ liệu đồng bộ.
- Hợp nhất các điểm dữ liệu thành đám mây điểm (point cloud), hình thành mô hình 3D chi tiết và chuẩn xác.
Bước 3: Tích hợp với phần mềm thiết kế
- Nhập dữ liệu vào các phần mềm BIM, Revit, AutoCAD, GIS.
- Kỹ sư có thể:
- Kiểm tra sai lệch giữa hiện trạng và bản vẽ thiết kế.
- Tính toán khối lượng, lập mặt bằng kỹ thuật.
- Mô phỏng, thiết kế cải tạo hoặc mở rộng công trình.
Nhờ cơ chế hoạt động này, Laser Scan 3D không chỉ giúp tăng độ chính xác, mà còn rút ngắn thời gian khảo sát và giảm sai số so với các phương pháp đo truyền thống, trở thành công cụ quan trọng trong mọi dự án xây dựng và hạ tầng hiện đại.
Các loại máy Laser Scan 3D đang được ưa chuộng
Laser Scan 3D không chỉ là một công nghệ, mà còn bao gồm nhiều loại máy khác nhau, mỗi loại có thông số kỹ thuật và khả năng ứng dụng riêng, giúp doanh nghiệp lựa chọn giải pháp phù hợp với từng dự án và lĩnh vực. Dưới đây là phân tích chi tiết về các loại máy phổ biến.
Máy quét tĩnh (TLS – Terrestrial Laser Scanner)
TLS là loại máy quét cố định trên mặt đất, chuyên thu thập dữ liệu chi tiết của các công trình tĩnh. Thiết bị này cho phép tạo ra mô hình 3D cực kỳ chính xác, thích hợp với các công trình yêu cầu độ chính xác cao.
Thông số kỹ thuật tiêu biểu:
- Sai số: 2–5 mm
- Khoảng cách quét: 100–300 m
- Tốc độ quét: 500.000–1.000.000 điểm/giây
Ưu điểm:
- Độ chính xác vượt trội, chi tiết từng chi tiết kết cấu.
- Ổn định, phù hợp cho đo đạc nhiều lần tại cùng một công trình.
Hạn chế:
- Không thích hợp cho khu vực rộng lớn hoặc công trình tuyến tính dài.
- Cần nhiều vị trí đặt máy để quét toàn bộ công trình.
Ứng dụng:
- Tòa nhà cao tầng, công trình dân dụng.
- Kiểm tra biến dạng kết cấu, mô hình hóa chi tiết.
- Dự án yêu cầu mô hình 3D chính xác từng milimet.
UAV (Ảnh RTK/GCP & UAV LiDAR – tùy bài toán)
Bao phủ diện rộng nhanh, tiếp cận khu cao/khó, cung cấp nền tảng địa hình – mái – không gian tổng thể để hợp nhất với TLS.
Ảnh hàng không RTK/GCP (Photogrammetry)
- Thông số điển hình: Sai số ~2–5 cm (phụ thuộc GSD, độ cao bay, RTK/GCP, bề mặt phản xạ).
- Ưu điểm: Tạo orthophoto, DSM/DTM, mô hình 3D nhanh, chi phí hiệu quả cho khu vực rộng.
- Hạn chế: Độ chính xác phụ thuộc kế hoạch bay, GCP/RTK; bề mặt ít kết cấu (nhẵn/bóng) có thể cần xử lý tăng cường.
- Ứng dụng: Quy hoạch, hạ tầng khu đô thị/khu công nghiệp, mái công trình, sân bãi, tuyến ngoài trời.
UAV LiDAR (khi yêu cầu)
- Thông số điển hình: Sai số ~3–10 cm (phụ thuộc cấu hình LiDAR, RTK/PPK, điều kiện bay).
- Ưu điểm: Quét diện rộng rất nhanh, xuyên thưa tán lá, lấy cao độ địa hình ổn định hơn trong bối cảnh che phủ thực vật.
- Hạn chế: Sai số cao hơn TLS, phụ thuộc thời tiết/độ cao bay; cần quy trình đăng ký – hiệu chỉnh cẩn thận.
- Ứng dụng: Địa hình phức tạp, hành lang tuyến ngoài trời, khu rộng có thảm phủ.
So sánh các loại máy Laser Scan 3D
| Hạng mục | TLS – Máy quét tĩnh | UAV – Ảnh RTK/GCP | UAV LiDAR |
|---|---|---|---|
| Độ chính xác điển hình | 2–5 mm | 2–5 mm | 3–10 cm |
| Mức chi tiết | Rất cao (kết cấu, kiến trúc) | Cao (phụ thuộc GSD/độ cao bay) | Trung–cao (ưu thế địa hình, xuyên thưa tán lá) |
| Phạm vi/tiến độ | Cục bộ/khối công trình | Diện rộng, rất nhanh | Diện rộng, rất nhanh |
| Điểm mạnh | Chi tiết mm, ổn định | Orthophoto/DSM/3D nhanh, chi phí hiệu quả | Địa hình phức tạp, có che phủ thực vật |
| Lưu ý | Cần nhiều trạm đặt máy | Cần kế hoạch bay, RTK/GCP chuẩn | Phụ thuộc thời tiết/cấu hình LiDAR |
Ứng dụng Laser Scan 3D trong xây dựng và hạ tầng
Laser Scan 3D giúp doanh nghiệp trực quan hóa dữ liệu công trình, tối ưu thiết kế, giảm rủi ro và tiết kiệm chi phí trên nhiều loại dự án:
| Lĩnh vực | Dự án tiêu biểu | Lợi ích nổi bật |
|---|---|---|
| Giao thông | Đường cao tốc, cầu, hầm, cảng | – Tính toán cao độ, khối lượng đào đắp, mặt cắt ngang/dọc – Phát hiện sai lệch, giảm lãng phí vật liệu |
| Khu đô thị & khu công nghiệp | Quy hoạch tổng thể, hạ tầng kỹ thuật | – Kiểm tra cao độ và mô phỏng hạ tầng chính xác – Hỗ trợ ra quyết định thiết kế nhanh, hạn chế sai sót thi công |
| Công trình dân dụng | Nhà xưởng, tòa nhà cao tầng | – Khảo sát hiện trạng và kiểm tra biến dạng – Hỗ trợ cải tạo, mở rộng công trình hiệu quả |
| Năng lượng & thủy lợi | Hồ chứa, đập nước, nhà máy điện gió/điện mặt trời | – Mô phỏng địa hình chi tiết – Giảm rủi ro và tối ưu chi phí thiết kế |
Xem thêm: Đánh giá độ chính xác SLAM trong đường hầm mỏ: So sánh với máy quét Laser tĩnh (TLS)
Doanh nghiệp Việt Nam nhanh chóng đón đầu xu hướng
Trước làn sóng chuyển đổi số mạnh mẽ trong ngành xây dựng, nhiều doanh nghiệp Việt Nam đã nhanh chóng bắt nhịp và chủ động đầu tư vào công nghệ đo đạc bằng Laser Scan 3D. Không chỉ xem đây là công cụ hỗ trợ kỹ thuật, họ còn coi đây là nền tảng chiến lược để nâng cao năng lực cạnh tranh và chuẩn hóa quy trình quản lý dự án.
Hiện nay, nhiều đơn vị tư vấn thiết kế, nhà thầu thi công và chủ đầu tư hạ tầng lớn tại Việt Nam đã sở hữu hệ thống máy quét Laser 3D hiện đại kết hợp cùng drone cảm biến cao cấp. Công nghệ này giúp họ ghi nhận, phân tích và trực quan hóa dữ liệu hiện trạng công trình với độ chính xác cao hơn bao giờ hết.
Đặc biệt, một số doanh nghiệp tiên phong còn tích hợp Laser Scan 3D với nền tảng BIM (Building Information Modeling), tạo thành chuỗi quản lý đồng bộ từ khảo sát – thiết kế – thi công – vận hành. Nhờ đó, quy trình được rút ngắn, chi phí được tối ưu, đồng thời năng suất và chất lượng công trình được nâng cao rõ rệt.
.webp)
Liên hệ 3DScan – Giải pháp Laser Scan 3D tối ưu cho dự án của bạn
Bạn đang tìm kiếm giải pháp đo đạc chính xác, tiết kiệm thời gian và chi phí cho các dự án xây dựng, hạ tầng hay cải tạo công trình? Dịch vụ Laser Scan 3D của 3DScan cung cấp giải pháp toàn diện từ khảo sát hiện trường, xử lý dữ liệu đến tích hợp mô hình 3D trực quan.
Với đội ngũ kỹ sư giàu kinh nghiệm, thiết bị máy quét Laser 3D hiện đại và phần mềm chuyên dụng, 3DScan giúp bạn:
- Thu thập dữ liệu chính xác đến từng milimet, giảm thiểu sai số so với phương pháp truyền thống.
- Rút ngắn thời gian khảo sát từ nhiều ngày xuống chỉ còn vài giờ, tiết kiệm chi phí nhân công và thiết bị.
- Tạo mô hình 3D trực quan, dễ dàng phân tích, lập kế hoạch cải tạo hoặc mở rộng công trình.
- Hỗ trợ quản lý dự án hiệu quả nhờ dữ liệu đồng bộ giữa các bộ phận và tích hợp với BIM, Revit, AutoCAD.
Hãy liên hệ ngay với 3DScan.vn để được tư vấn chi tiết và trải nghiệm công nghệ Laser Scan 3D tiên tiến, giúp dự án của bạn diễn ra nhanh chóng, chính xác và tiết kiệm chi phí tối đa!
Kết luận
Đo đạc bằng Laser Scan 3D không chỉ là công nghệ mới, mà còn là bước tiến chiến lược giúp doanh nghiệp xây dựng nâng cao năng lực cạnh tranh, tối ưu nguồn lực và đạt chuẩn kỹ thuật quốc tế. Trong thời gian tới, đây sẽ là công cụ không thể thiếu trong quá trình chuyển đổi số ngành xây dựng tại Việt Nam.
