Số hóa di tích bằng Leica RTC360: hình học chính xác từng milimét, màu sắc trung thực
Số hóa di tích là công việc ghi lại nguyên trạng một công trình trước khi con người chạm vào nó. 3DSCAN thực hiện bằng máy quét laser Leica RTC360 kết hợp chụp ảnh cận cảnh (photogrammetry), cho ra hồ sơ có hai lớp: hình học đúng vị trí và kích thước tới từng milimét — sai số điểm 3D 1,9 mm ở cự ly 10 m, tốc độ 2.000.000 điểm/giây theo datasheet Leica Geosystems — và lớp ảnh màu trung thực ghi lại hoa văn chạm khắc, chữ Hán Nôm, nước sơn thếp và từng vết bong tróc trên bề mặt. Đây là nền tảng của dịch vụ khảo sát bảo tồn di tích mà 3DSCAN triển khai từ trụ sở tại TP.HCM cho các công trình trên cả nước.
Tư vấn phương án số hóa di tích
1. Di tích cần được ghi nhận gì trước khi can thiệp
Di tích lưu giữ giá trị lịch sử ở ba thứ: hình dáng kiến trúc, đường nét chạm khắc, và dấu vết thời gian trên bề mặt. Một mái cong đã võng, hàng cột nghiêng lệch, mảng phù điêu sứt mẻ, lớp sơn thếp bạc màu — tất cả đều là thông tin phải được ghi nhận trước khi vệ sinh, hạ giải hay gia cố. Sau khi can thiệp, phần lớn dấu vết ấy không còn cơ hội đo lại.
Một hồ sơ tu bổ dùng được phải trả lời hai câu hỏi cùng lúc: cấu kiện nằm ở đâu, kích thước thực bao nhiêu — để người thiết kế dựng được mặt bằng, mặt đứng, mặt cắt và tính khối lượng can thiệp; và bề mặt cấu kiện đang thể hiện gì — để chuyên gia bảo tồn mô tả được tình trạng hiện vật và chọn vùng cần xử lý. Chỉ một trong hai là hồ sơ chưa dùng được. Giá trị của số hóa nằm ở chỗ tạo ra bản ghi có thể kiểm tra và đo đạc lại, không phải ở một mô hình nhìn đẹp.
2. Leica RTC360 — lớp hình học chính xác từng milimét

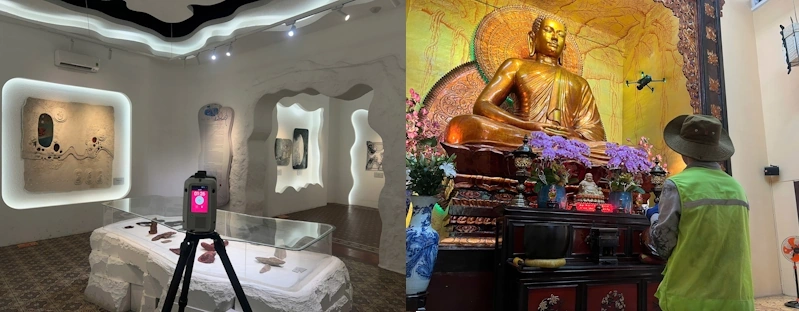

RTC360 là máy quét laser tĩnh (TLS) thu tọa độ ba chiều của mọi bề mặt trong tầm quan sát: nền, tường, cột, kèo, mái, phù điêu. Dữ liệu nhiều trạm được ghép nối (registration) thành một mô hình liền mạch trong cùng hệ tọa độ. Với di tích, con số quan trọng nhất là khoảng cách điểm 3 mm tại cự ly 10 m — nghĩa là khi đặt máy cách một mảng chạm khắc khoảng 3–5 m, mật độ điểm đủ dày để tái dựng đường nét và độ sâu chạm khắc thành hình học đo được, không chỉ là ảnh nhìn thấy.
Thông số Leica RTC360 và ý nghĩa tại di tích
| Thông số | Giá trị công bố | Ý nghĩa khi khảo sát di tích |
|---|---|---|
| Sai số điểm 3D | 1,9 mm @ 10 m · 2,9 mm @ 20 m · 5,3 mm @ 40 m | Sai số tăng theo cự ly — cơ sở để đặt trạm sát cấu kiện quan trọng |
| Khoảng cách điểm nhỏ nhất | 3 mm tại 10 m | Đủ dày để tái dựng độ sâu chạm khắc, gờ chỉ, đường triện |
| Tốc độ thu nhận | Tối đa 2.000.000 điểm/giây | Rút ngắn thời gian chiếm dụng không gian thờ tự đang mở cửa |
| Hệ ảnh HDR | 3 camera 36 MP · 432 MPx dữ liệu thô mỗi trạm | Gán màu cho đám mây điểm, cân bằng vùng tối trong gian thờ |
| Tầm đo | 0,5 – 130 m | Bao quát cả gian thờ chật lẫn sân, tường bao, mái cao |
| An toàn laser | Cấp 1 (IEC 60825-1:2014), bước sóng 1550 nm | An toàn cho mắt, không tiếp xúc hiện vật — bắt buộc khi có người hành lễ |
| Thời gian mỗi trạm | Dưới 2 phút (full-dome + ảnh HDR) | Tăng số trạm để giảm vùng che khuất mà không kéo dài tiến độ |
Nguồn: datasheet Leica RTC360 – Leica Geosystems. Đây là thông số thiết bị trong điều kiện kiểm định của nhà sản xuất, không phải độ chính xác của sản phẩm bàn giao.
Giữ nguyên hiện trạng, không "làm đẹp" hình học
Dữ liệu quét di tích phải giữ đúng những gì đang tồn tại: tường không phẳng, cột không thẳng đứng, mái võng, cấu kiện tiết diện không đều. Đây chính là thông tin chuyên gia bảo tồn cần để đánh giá biến dạng và xếp thứ tự ưu tiên can thiệp. Dựng lại thành hình học lý tưởng — cột thẳng tuyệt đối, tường vuông góc — là làm mất phần thông tin có giá trị nhất của cả đợt khảo sát. Nguyên tắc này 3DSCAN áp dụng xuyên suốt, từ laser scan 3D hiện trạng kiến trúc cho tới khi xuất bản vẽ CAD.
"Với cấu kiện gỗ mộng trong đình chùa, chênh lệch 2 cm trên mô hình đủ để một cấu kiện gia công lại không khớp khi lắp. Chúng tôi luôn đặt điểm kiểm tra độc lập ngoài quy trình ghép trạm — nếu không có số liệu kiểm tra, con số 1,9 mm của máy chỉ là thông số catalogue, không phải độ chính xác của hồ sơ."
— Phan Tiên Duyên, Giám đốc, 3DSCAN
Độ chính xác của hồ sơ bàn giao phụ thuộc phương án khảo sát, mật độ trạm, hệ khống chế trắc địa và chất lượng ghép trạm. Một dự án quét bằng RTC360 nhưng không kiểm tra bằng điểm khống chế độc lập vẫn có thể tích lũy sai số vượt xa 1,9 mm. Vì vậy hồ sơ nghiệm thu của 3DSCAN luôn đi kèm báo cáo kiểm tra chất lượng nêu rõ sai số ghép trạm, sai số so với điểm kiểm tra và hệ tọa độ sử dụng.
.webp)
3. Ảnh màu trung thực — lớp chi tiết bề mặt hiện vật

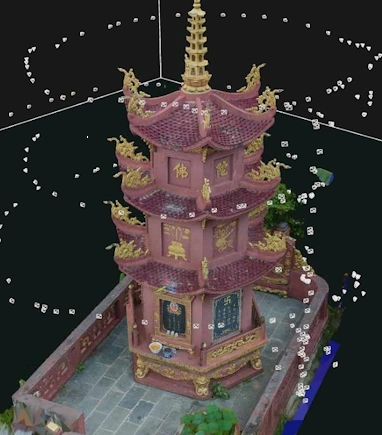

Hình học không nói được màu. Một mảng hoành phi sơn son thếp vàng đã bạc, một vết muối hóa trắng trên chân tường gạch, một khoảng sơn bong để lộ lớp nền bên dưới — đó là thông tin chỉ ảnh màu mới ghi lại được. RTC360 chụp 432 MPx ảnh HDR mỗi trạm bằng 3 camera 36 MP, đủ để gán màu cho toàn bộ đám mây điểm và cân bằng vùng sáng–tối trong gian thờ thiếu sáng. Với các hiện vật cần độ chi tiết cao hơn nữa, 3DSCAN bổ sung chụp ảnh cận cảnh (photogrammetry) bằng bộ thiết bị chuyên dụng: máy ảnh, ống kính, bàn xoay và hệ chiếu sáng khuếch tán.
Điều gì quyết định màu có trung thực hay không
Màu trung thực không đến từ số megapixel mà từ cách kiểm soát ánh sáng. Bộ ảnh dùng được cho đo ảnh phải đạt đồng thời: độ chồng phủ đủ giữa các tấm liền kề, độ nét đều toàn khung, và ánh sáng khuếch tán không gây bóng đổ cứng. Trong không gian thờ tự thiếu sáng, đây là khâu khó nhất — nguồn sáng phụ trợ phải đủ sáng, giữ đúng nhiệt độ màu để không làm sai lệch sắc độ sơn thếp, và phải là nguồn sáng lạnh giữ khoảng cách an toàn để tránh rủi ro nhiệt với lớp sơn.
Phân biệt chi tiết "nhìn thấy" và chi tiết "đo được"
Đây là điểm dễ gây hiểu nhầm nhất khi nghiệm thu hồ sơ số: một đường nét hiện rõ trên lớp ảnh phủ (texture) chưa chắc đã được tái dựng thành hình học đo được chiều sâu. Ảnh có thể cho thấy vết khắc sâu 2 mm, nhưng nếu mật độ lưới bề mặt không đủ, mô hình 3D tại đó vẫn phẳng. Hướng dẫn của Hiệp hội Trắc địa Anh (TSA) về đo ảnh cận cảnh nhấn mạnh đúng điều này: độ phân giải ảnh cao không tự động bảo đảm độ chính xác đo đạc. Hướng dẫn HEAG066 của Historic England (Photogrammetric Applications for Cultural Heritage, 2017) bổ sung: mô hình đo ảnh không có đo khống chế sẽ nằm trong hệ tọa độ và tỉ lệ tùy ý — bắt buộc phải có điểm khống chế ảnh (GCP) để đưa về hệ tọa độ thực.
4. Kết hợp hai lớp dữ liệu và quy trình triển khai
Laser scan và đo ảnh mạnh ở hai chỗ khác nhau. RTC360 cho khung hình học đáng tin trên phạm vi rộng nhưng bị giới hạn bởi khoảng cách điểm 3 mm tại 10 m; đo ảnh cho chi tiết bề mặt dày đặc trên từng mảng nhỏ nhưng dễ tích lũy sai số khi trải ra toàn công trình. Kết hợp lại, đám mây điểm laser là khung tham chiếu hình học, mô hình đo ảnh là lớp chi tiết cục bộ gắn đúng vào vị trí của nó.
Hai lớp dữ liệu được đăng ký về cùng hệ tọa độ trước khi tạo thành hồ sơ số bàn giao.

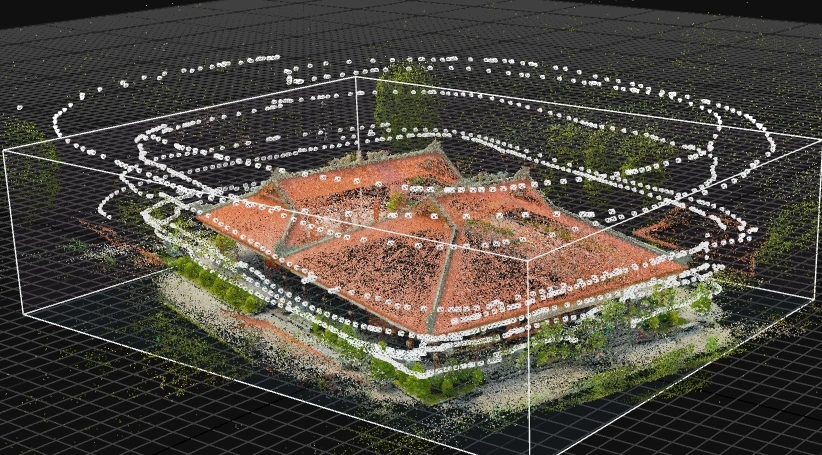

Hình dung một mảng phù điêu trước tu bổ: dữ liệu RTC360 xác định vị trí và hình học của mảng phù điêu trong tổng thể công trình; ảnh cận cảnh bổ sung chi tiết bề mặt tại chính khu vực đó. Sau khi hai lớp được đăng ký và kiểm tra, người sử dụng khoanh được một vùng bong tróc trên mô hình, mở đúng tấm ảnh gốc ghi nhận vùng đó, trích hình chiếu trực giao để đo diện tích, và trao đổi với các bên về đúng khu vực ấy thay vì mô tả bằng lời. Cách tiếp cận này 3DSCAN cũng áp dụng khi dựng mô hình 3D bằng UAV và laser scan cho công trình có mái cao mà mặt đất không quan sát tới.
Bảy bước triển khai một đợt số hóa di tích
Bảy bước: khảo sát sơ bộ → lưới khống chế và GCP → quét laser RTC360 → chụp ảnh cận cảnh → ghép trạm và xử lý → kiểm tra chất lượng → bàn giao hồ sơ.
5. Sản phẩm bàn giao và cách dùng trong hồ sơ tu bổ
Một bộ hồ sơ số hóa di tích đầy đủ gồm các thành phần dưới đây. Danh mục cụ thể do mục đích sử dụng quyết định — không phải dự án nào cũng cần toàn bộ.
Danh mục sản phẩm và mục đích sử dụng
| Sản phẩm | Định dạng | Dùng cho |
|---|---|---|
| Đám mây điểm đã ghép trạm | E57, LAS/LAZ, RCP/RCS, PTS | Đo đạc trực tiếp, dựng bản vẽ, lưu trữ gốc |
| Mô hình bề mặt có màu | OBJ, FBX, glTF | Nghiên cứu chi tiết chạm khắc, trưng bày số |
| Ảnh trực giao | GeoTIFF, JPG có tỉ lệ | Lập bản đồ tình trạng, đo diện tích hư hại |
| Bản vẽ hiện trạng | DWG/DXF, PDF | Hồ sơ thiết kế tu bổ, thẩm định, nghiệm thu |
| VR360 và Web Viewer | Ảnh cầu 360°, 3D Tiles | Tra cứu hiện trạng từ xa, trao đổi giữa các bên |
| Báo cáo kiểm tra chất lượng | Căn cứ nghiệm thu, ghi nhận sai số và hệ tọa độ |
Từ bộ dữ liệu đã kiểm tra, nhóm kỹ thuật trích xuất bản vẽ mặt bằng, mặt đứng, mặt cắt và ảnh trực giao theo yêu cầu hồ sơ thiết kế; với công trình có hệ kết cấu phức tạp, dữ liệu được chuyển tiếp sang quy trình Scan to BIM để dựng mô hình cấu kiện phục vụ tính khối lượng. Ảnh trực giao và mô hình hình học kết hợp trở thành nền để chuyên gia bảo tồn khoanh vùng bong tróc, nứt, mất chi tiết, muối hóa, biến màu — mỗi ghi chú gắn kèm vị trí trên mô hình, ảnh tham chiếu và ngày ghi nhận. Trong mọi sản phẩm, phần đo được phải được phân biệt rõ với phần thiếu dữ liệu hoặc phục dựng theo giả thuyết.
Khi các đợt khảo sát dùng chung một hệ tham chiếu ổn định, dữ liệu còn cho phép đối chiếu biến động qua thời gian — độ nghiêng của một hàng cột, độ võng của xà ngang. Mọi chênh lệch phải xem xét cùng sai số đo của từng đợt: khác biệt 3 mm giữa hai đợt có sai số ±5 mm chưa đủ cơ sở kết luận là biến dạng thật.
.webp)
6. Kết luận
Số hóa di tích chỉ có giá trị khi hồ sơ vừa đúng hình học tới từng milimét, vừa giữ được màu sắc và chi tiết bề mặt của hiện vật. Leica RTC360 cho lớp thứ nhất; ảnh màu trung thực từ photogrammetry cận cảnh cho lớp thứ hai. Yếu tố quyết định không nằm ở thông số thiết bị mà ở phương án khảo sát, hệ khống chế, quy trình kiểm tra chất lượng và cách phân định rõ phần đo được với phần suy diễn.
3DSCAN sở hữu Leica RTC360 cùng thiết bị GNSS, toàn đạc, UAV và bộ chụp ảnh hiện vật, có đội ngũ trắc địa và kỹ thuật xử lý dữ liệu riêng. Công ty đặt trụ sở tại TP.HCM và đã triển khai dự án bảo tồn di tích tại nhiều tỉnh thành, trong đó có laser scan 3D chùa Xá Lợi và quét laser scan 3D Nhà thờ Lớn Hà Nội.
