Khảo sát địa hình 3D Khu công nghiệp Tây Bắc 220 ha phục vụ quy hoạch chi tiết 1/500

220 HA KHẢO SÁTBẢN ĐỒ ĐỊA HÌNH 1/500UAV LiDAR + GNSS + THỦY CHUẨN

3DSCAN khảo sát địa hình 3D trên diện tích 220 ha tại Khu công nghiệp Tây Bắc, với vai trò nhà thầu phụ phối hợp cùng Công ty Quy hoạch Xanh. Sản phẩm chính là bản đồ địa hình tỷ lệ 1/500, dữ liệu hiện trạng đầu vào cho thiết kế quy hoạch chi tiết. Đội khảo sát kết hợp khảo sát địa hình 3D bằng UAV, LiDAR, GNSS và dẫn thủy chuẩn, rồi đo RTK bổ sung tại những vị trí cần kiểm tra trực tiếp.

Tư vấn khảo sát địa hình 3D

Quy hoạch chi tiết 1/500 bắt đầu từ cao độ hiện trạng của toàn khu đất

Với khu vực dự kiến lập quy hoạch công nghiệp, dữ liệu địa hình hiện trạng là cơ sở để xác định cao độ, hướng thoát nước, tổ chức giao thông nội bộ và xem xét phương án san nền. Trên phạm vi 220 ha, phương pháp thu thập phải phủ được diện rộng, đồng thời vẫn kiểm tra được những vị trí khó quan sát từ trên không.

3DSCAN phụ trách khảo sát địa hình, xử lý dữ liệu không gian và bàn giao sản phẩm cho đơn vị lập quy hoạch. 3DSCAN không phải là đơn vị lập đồ án quy hoạch chi tiết; dữ liệu khảo sát là đầu vào cho công việc thiết kế của nhóm tư vấn.

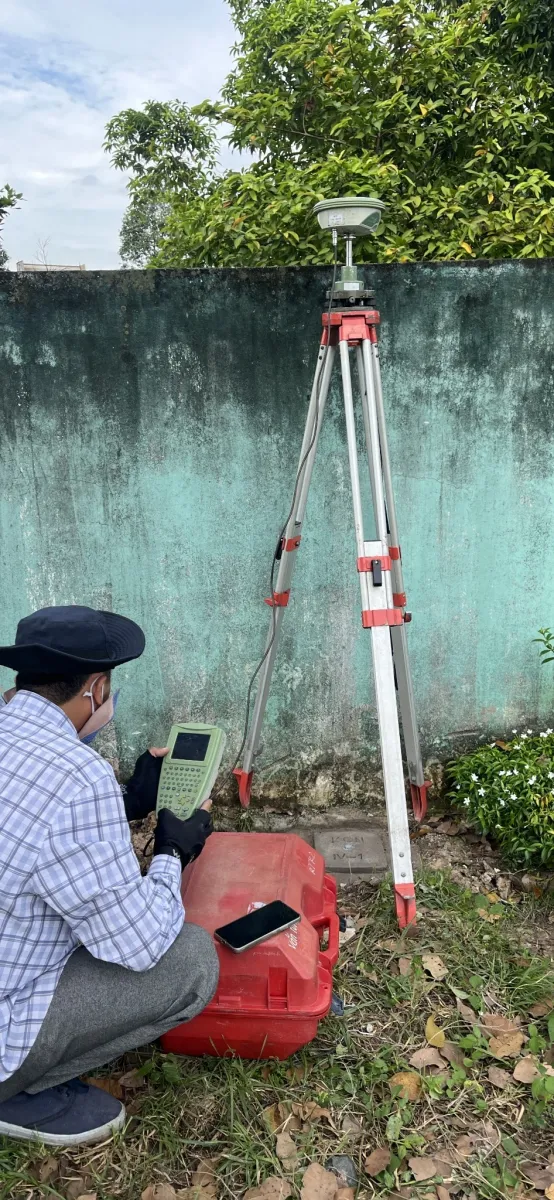

Kỹ sư 3DSCAN đặt máy thu GNSS trên chân ba tại mốc KCN IV-1 khi khảo sát địa hình Khu công nghiệp Tây Bắc

UAV LiDAR phủ diện rộng, trắc địa mặt đất giữ độ tin cậy cho số liệu

Phương án khảo sát chia việc rõ ràng: UAV LiDAR thu dữ liệu bề mặt trên toàn khu, còn GNSS, dẫn thủy chuẩn và RTK giữ cơ sở tọa độ – cao độ và kiểm tra những chỗ dữ liệu bay chưa đủ rõ.

Mặt cắt minh họa vai trò của từng phương pháp trong dự án Khu công nghiệp Tây Bắc

UAV DJI Matrice 300 RTK tích hợp Zenmuse L1

3DSCAN dùng DJI Matrice 300 RTK với cảm biến LiDAR Zenmuse L1 để thu đám mây điểm và ảnh trên phạm vi khảo sát. LiDAR giúp ghi nhận hình thái địa hình, nhất là ở khu vực có thảm thực vật, nơi ảnh chụp từ trên cao có thể không thấy đủ mặt đất. Sau khi thu, dữ liệu được phân loại, hiệu chỉnh và kiểm tra bằng điểm đo thực địa rồi mới đưa vào biên tập bản đồ.

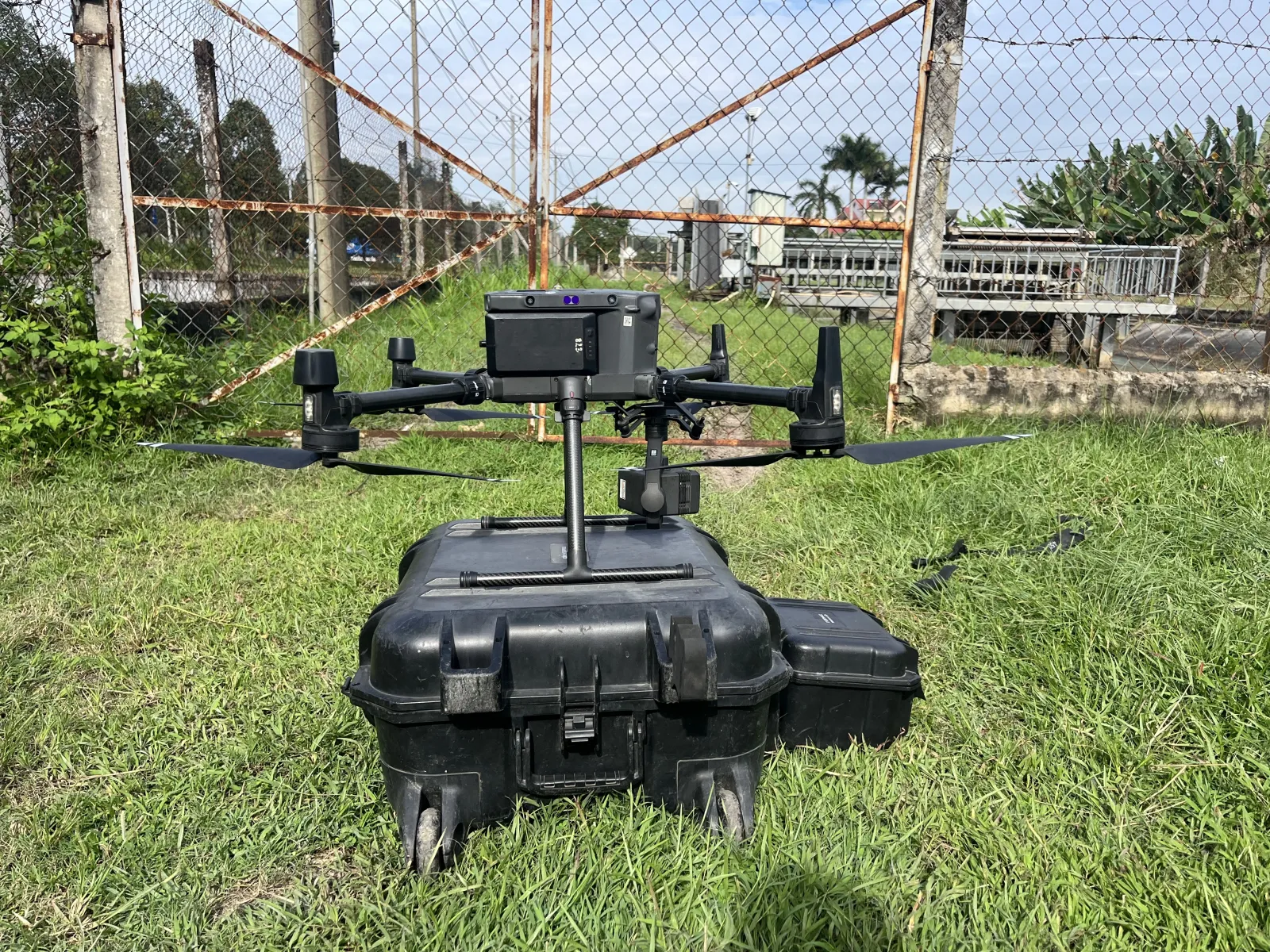

Bộ UAV Matrice 300 RTK và vali cảm biến Zenmuse L1 tại hiện trường KCN Tây Bắc

GNSS và dẫn thủy chuẩn

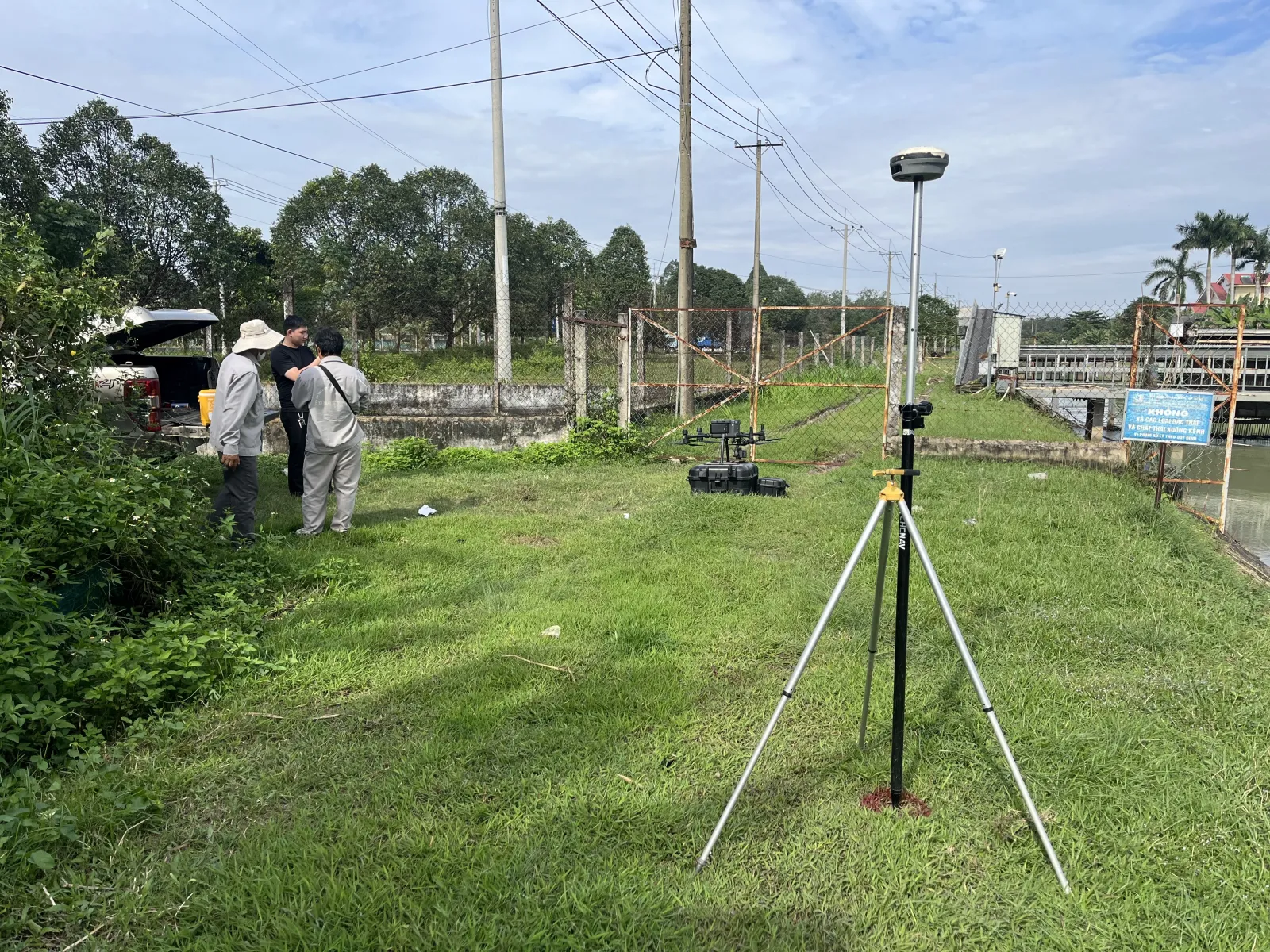

GNSS và dẫn thủy chuẩn được dùng để thiết lập, liên kết và kiểm soát cơ sở tọa độ – cao độ cho dữ liệu khảo sát. Có bước này, lớp dữ liệu thu bằng UAV và các điểm đo mặt đất mới dùng thống nhất được trong cùng một bản đồ địa hình.

Đo RTK bổ sung tại khu vực ngập nước, che khuất

Ở những vị trí cần làm rõ địa vật hoặc cao độ, đặc biệt là khu vực có nước và các điểm khó xác định trực tiếp từ dữ liệu bay, nhóm khảo sát đo bổ sung bằng RTK tại nơi tiếp cận được an toàn. Cần phân biệt: LiDAR hàng không không mặc nhiên đo được địa hình đáy nước. Dữ liệu mặt nước và khu vực ngập phải được đánh giá, kiểm tra bằng phương pháp phù hợp.

“Ở khu vực có nước, chúng tôi không lấy dữ liệu LiDAR bay để suy ra cao độ đáy. Điểm nào cần cao độ thật thì phải có người mang sào RTK tới đo; chỗ nào không tiếp cận an toàn thì ghi rõ trong hồ sơ bàn giao để đơn vị quy hoạch biết giới hạn của dữ liệu.”

— Phan Tiên Duyên, Giám đốc, Công ty TNHH Công nghệ 3DSCAN

Chọn phương pháp theo điều kiện từng khu vực

Điều kiện / nhiệm vụ	Phương pháp chính	Cách kiểm soát
Bề mặt địa hình diện rộng, kể cả khu có thảm thực vật	Matrice 300 RTK + Zenmuse L1 (LiDAR và ảnh)	Phân loại, hiệu chỉnh, đối chiếu điểm đo thực địa
Cơ sở tọa độ cho toàn bộ dữ liệu	GNSS	Kiểm soát vị trí dữ liệu
Cơ sở cao độ	Dẫn thủy chuẩn	Liên kết và kiểm soát cao độ
Khu vực có nước, điểm khó xác định từ dữ liệu bay	RTK thực địa tại vị trí tiếp cận an toàn	Bổ sung, kiểm tra điểm địa hình
Đáy khu vực ngập nước	Không mặc định dùng LiDAR hàng không	Đánh giá điều kiện, chọn phương pháp đo phù hợp

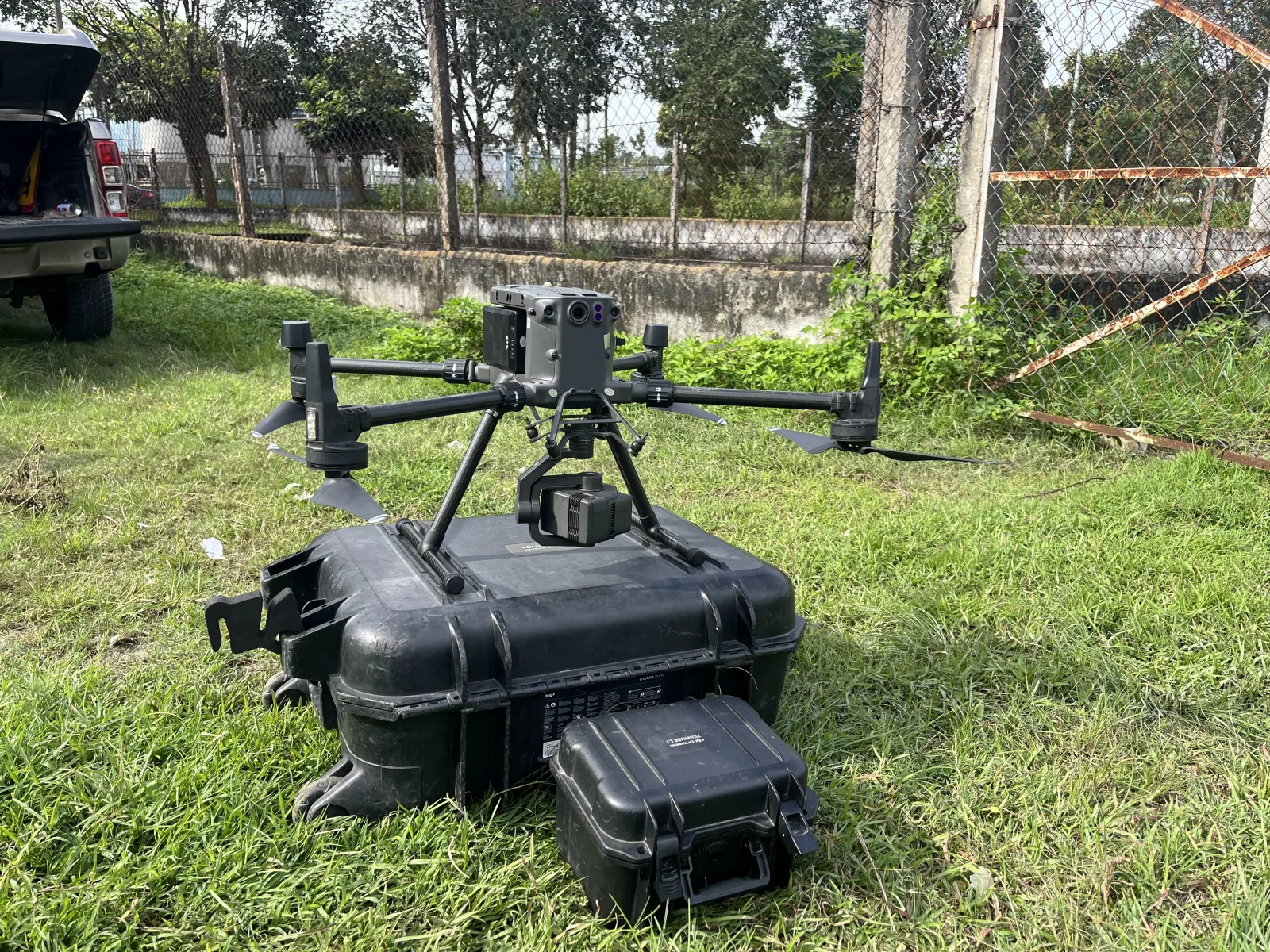

UAV DJI Matrice 300 RTK gắn cảm biến Zenmuse L1 trước chuyến bay thu dữ liệu tại KCN Tây Bắc

Một đợt khảo sát, bốn dạng sản phẩm bàn giao

Ngoài bản đồ kỹ thuật, dự án bàn giao thêm dữ liệu trực quan để nhóm tư vấn quy hoạch đánh giá tổng thể địa hình. Theo thông tin dự án, sản phẩm gồm:

Bản đồ địa hình tỷ lệ 1/500 phục vụ lập quy hoạch chi tiết.
Mô hình địa hình 3D thể hiện hình thái khu vực khảo sát.
Liên kết xem ảnh trực giao trên web để tra cứu bối cảnh hiện trạng.
Liên kết xem mô hình 3D trên web để các bên phối hợp quan sát không gian từ xa.

Mỗi thành viên dự án dùng phần dữ liệu hợp với chuyên môn của mình: kỹ sư khai thác số liệu khảo sát, còn chủ đầu tư và nhóm lập quy hoạch nhìn được tổng thể khu đất. Bộ dữ liệu này có thể phát triển tiếp theo hướng dựng mô hình 3D từ dữ liệu UAV và LiDAR, kết hợp chuẩn hóa dữ liệu quy hoạch và GIS khi dự án cần khai thác thêm.

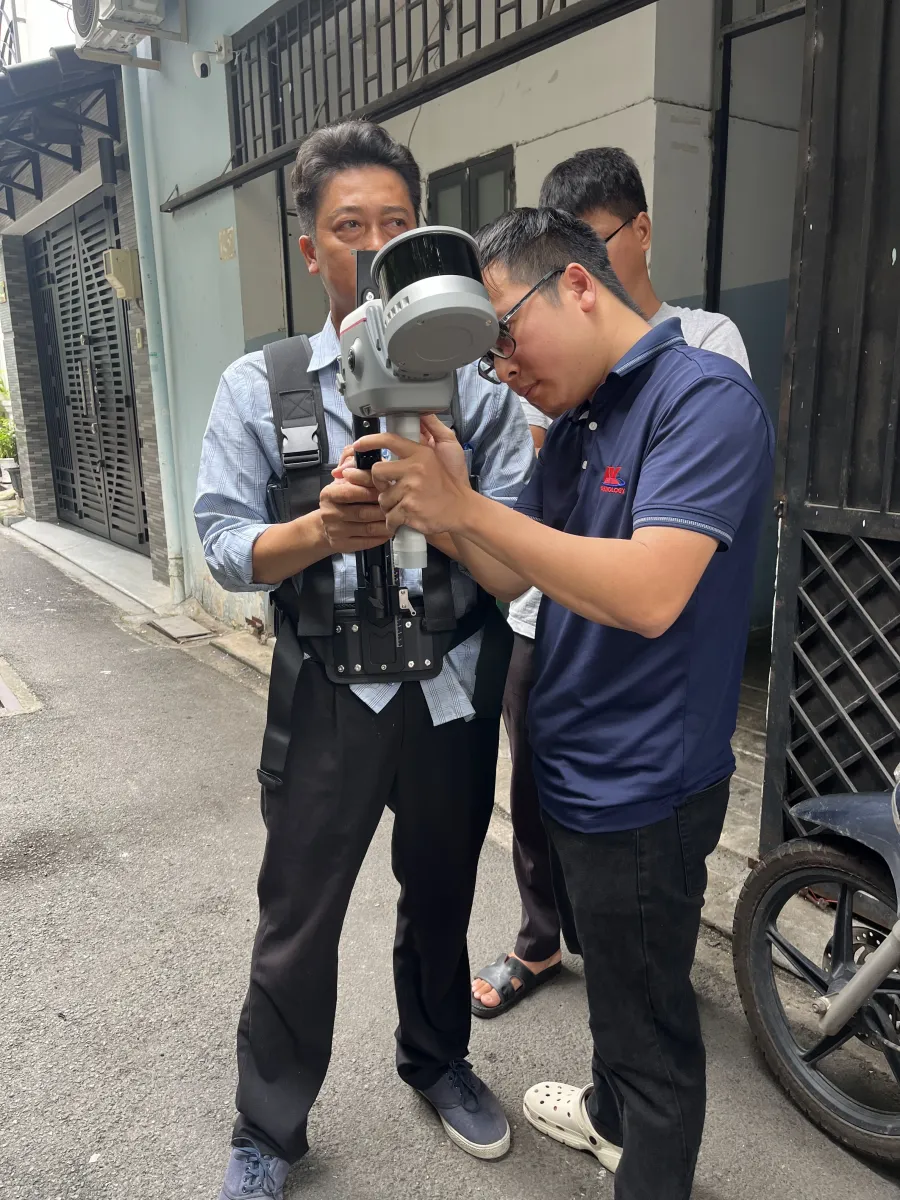

Kỹ sư thao tác máy quét laser SLAM cầm tay

Mô hình 3D giúp đọc bản đồ 1/500 theo không gian

Trên phạm vi 220 ha, mô hình địa hình 3D bổ sung góc nhìn không gian cho bản đồ địa hình 1/500. Nhóm tư vấn xem được quan hệ cao độ giữa các khu vực, kiểm tra vị trí địa vật và đối chiếu hiện trạng khi lập phương án quy hoạch. Với link xem trực tuyến, đơn vị khảo sát, đơn vị quy hoạch và chủ đầu tư trao đổi với nhau mà không phụ thuộc hoàn toàn vào bản in.

Bản đồ 2D và dữ liệu 3D không tách rời nhau mà cùng ra từ một đợt khảo sát. Bản đồ địa hình phục vụ thiết kế; ảnh trực giao và mô hình 3D dùng để kiểm tra và trao đổi thông tin.
