Đo vẽ hiện trạng nhà thờ bằng Laser Scan 3D phục vụ cải tạo, sửa chữa: dự án Betania Bãi Dâu, Vũng Tàu

5.000 M² · TỔNG DIỆN TÍCH SÀNKHOẢNG 30 NĂM · TUỔI CÔNG TRÌNH4 PHƯƠNG PHÁP · 1 HỆ TỌA ĐỘ, CAO ĐỘVŨNG TÀU · BÃI DÂU

3DSCAN đo vẽ hiện trạng vị trí và kiến trúc tại Tu Hội Nữ Tử Bác Ái Vinh Sơn Phaolô – Cộng đoàn Betania Bãi Dâu, số 162 Trần Phú, Vũng Tàu, làm cơ sở để lập phương án cải tạo, sửa chữa công trình. Nhà thờ xây dựng cách đây khoảng 30 năm, hình khối giật cấp, tổng diện tích sàn khoảng 5.000 m². Phương án khảo sát kết hợp Laser Scan 3D hiện trạng kiến trúc bằng Leica RTC360, đo tĩnh GNSS, dẫn truyền cao độ bằng thủy chuẩn và chụp ảnh UAV từ trên cao, tất cả quy về cùng một cơ sở tọa độ và cao độ.

Tư vấn khảo sát hiện trạng công trình

Nhà thờ giật cấp: cái khó là nối các cao trình thành một bộ hồ sơ

Ở nhà thờ Betania Bãi Dâu, đo từng khu vực không khó. Khó là ghép các khu vực đó lại cho khớp. Kết cấu giật cấp tạo ra nhiều cao trình sàn, mái và nhiều vị trí chuyển tiếp giữa các khối nhà. Nếu đo riêng lẻ từng phần, mặt bằng, mặt đứng và mặt cắt rất dễ lệch nhau khi liên kết.

Công trình đã sử dụng nhiều năm nên bản vẽ lưu trữ (nếu có) không nhất thiết phản ánh đủ hiện trạng sau các đợt sửa chữa, thay đổi hoặc lắp đặt bổ sung. Vì vậy, yêu cầu quan trọng nhất của đợt khảo sát là tạo cơ sở đo đạc không gian thống nhất, để đơn vị thiết kế xác định đúng vị trí, kích thước và tương quan cao độ của các hạng mục dự kiến cải tạo.

Dữ liệu hình học hiện trạng là đầu vào cho thiết kế. Nó không thay thế công tác kiểm định chất lượng hoặc đánh giá khả năng chịu lực kết cấu.

Khuôn viên nhiều khối nhà trên nền đá dốc

7 ảnh · lướt ngang →

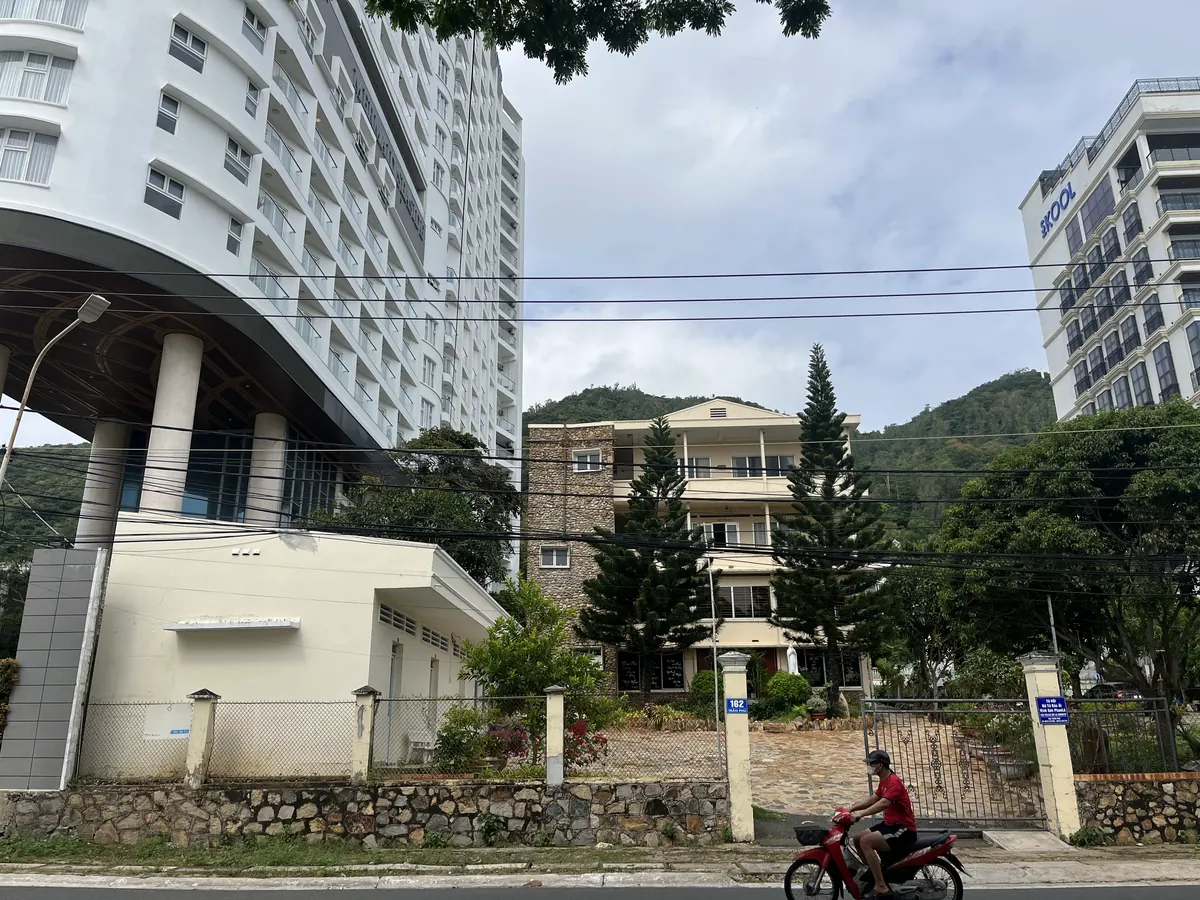

Mặt tiền Cộng đoàn Betania Bãi Dâu nhìn từ đường Trần Phú, Vũng Tàu — Mặt tiền nhìn từ đường Trần Phú

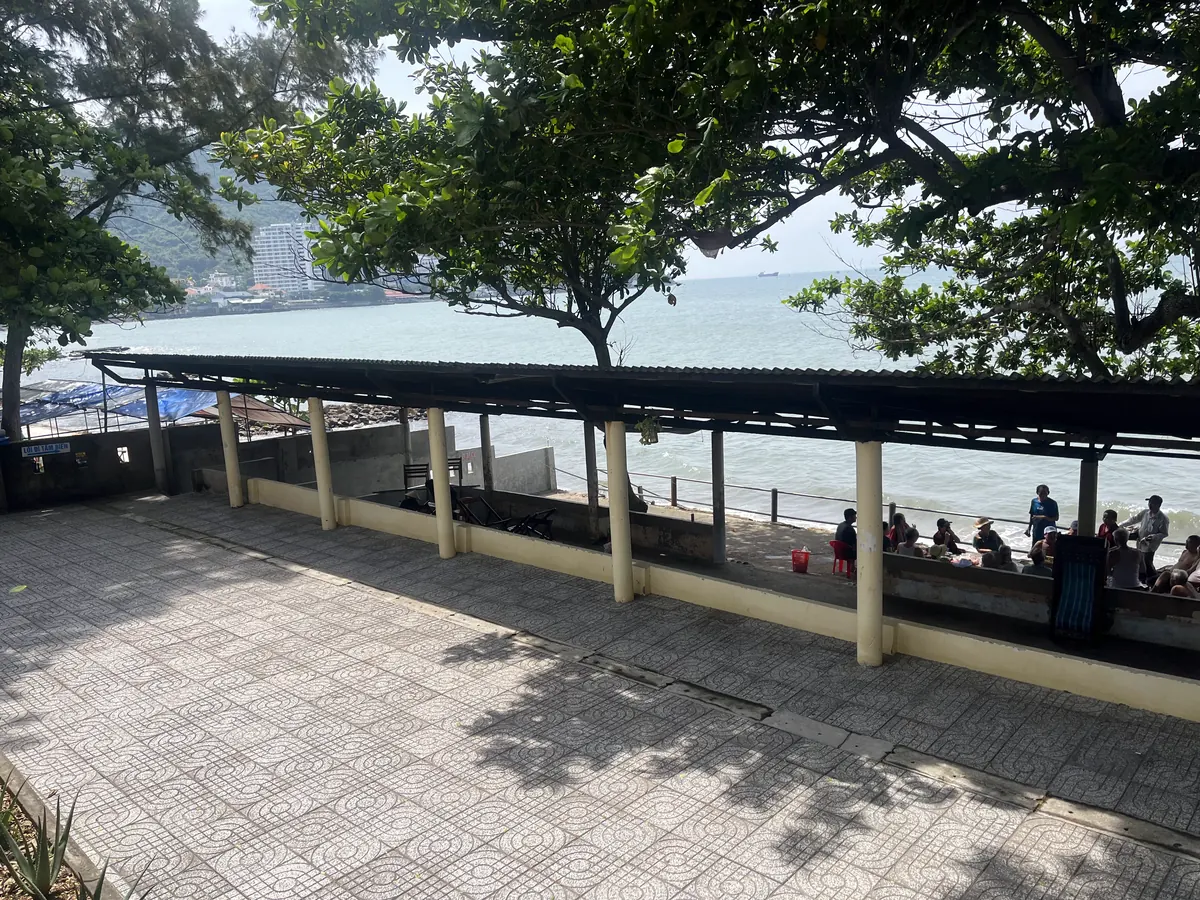

Sân lát gạch phía sau công trình nhìn ra biển Bãi Dâu — Sân phía sau nhìn ra biển Bãi Dâu

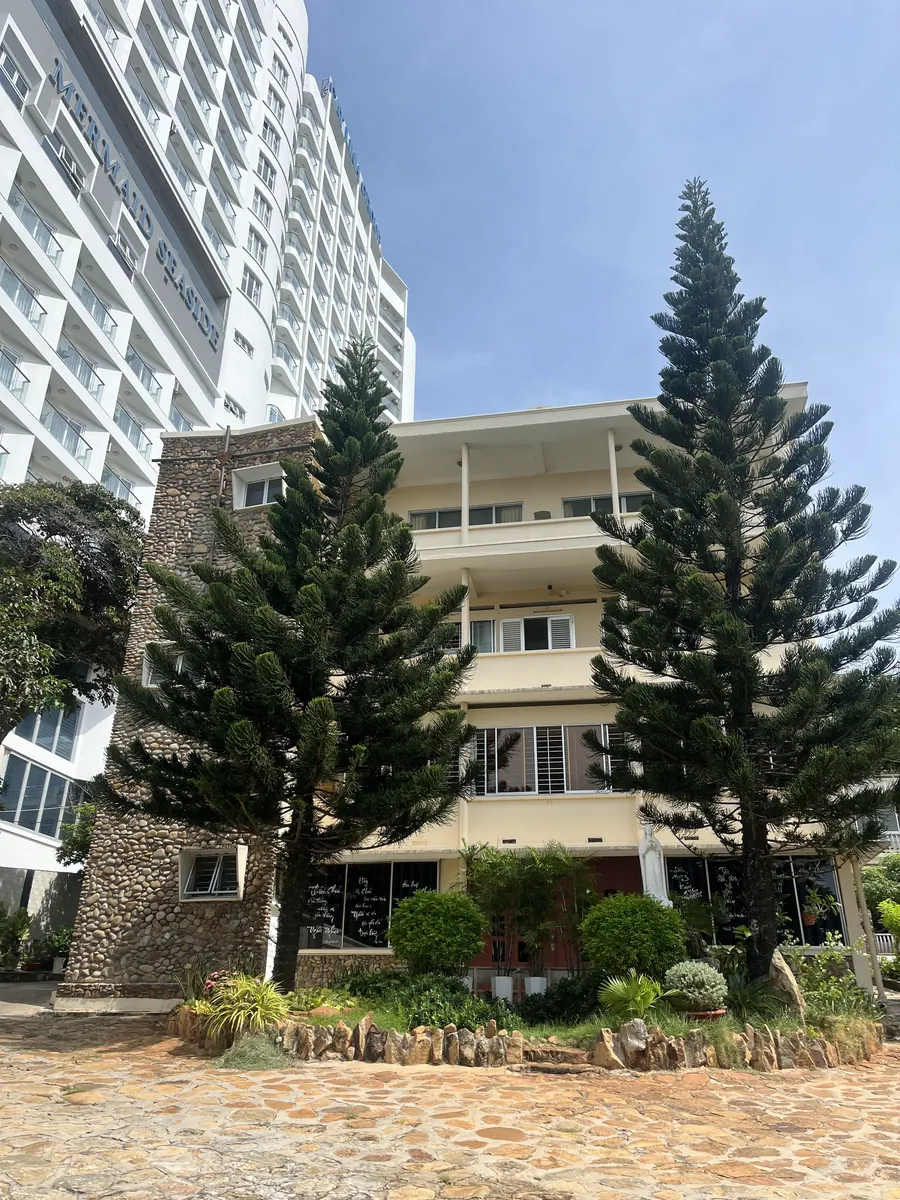

Khối nhà nhiều tầng và hai cây thông ở sân trước Betania Bãi Dâu — Khối nhà nhiều tầng ở sân trước

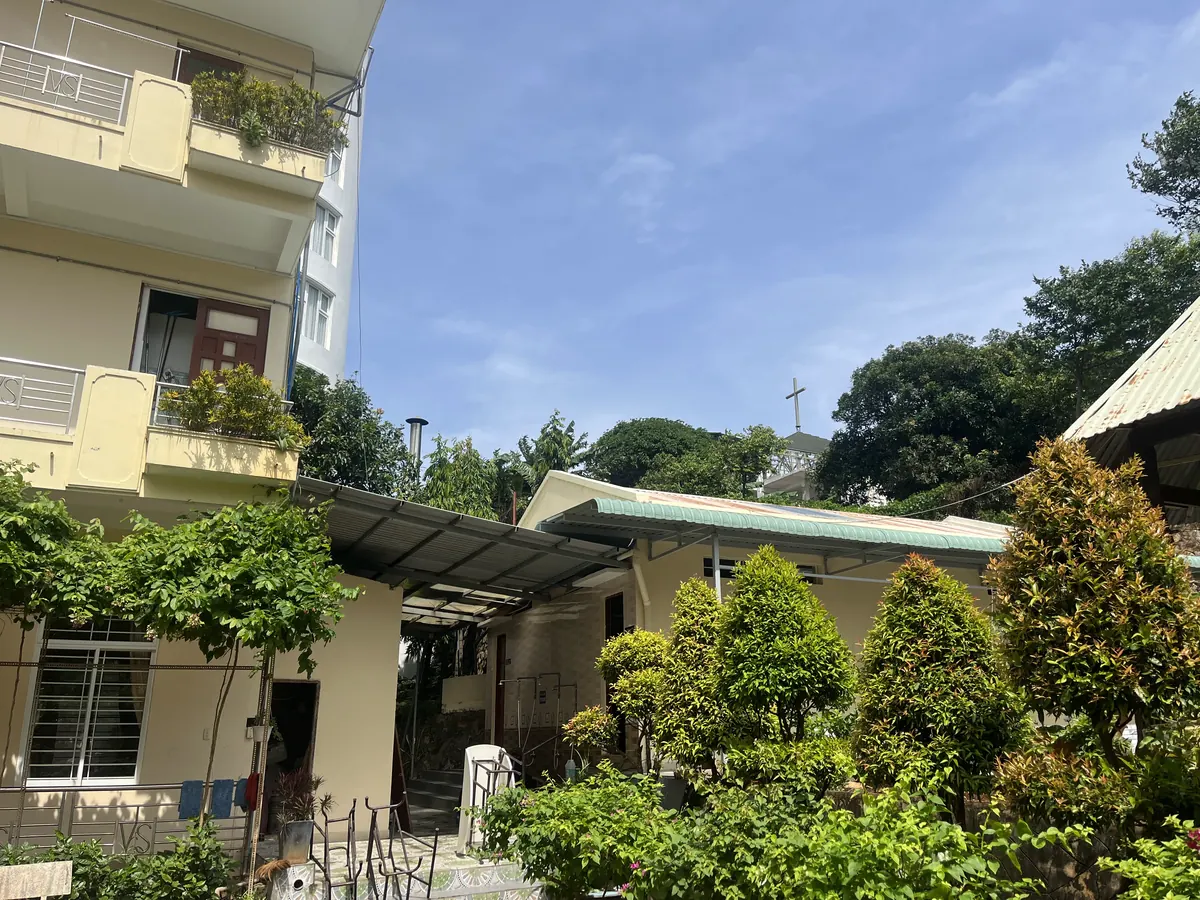

Các khối nhà thấp tầng nối với nhau bằng mái che trong khuôn viên — Khối nhà thấp tầng và mái che

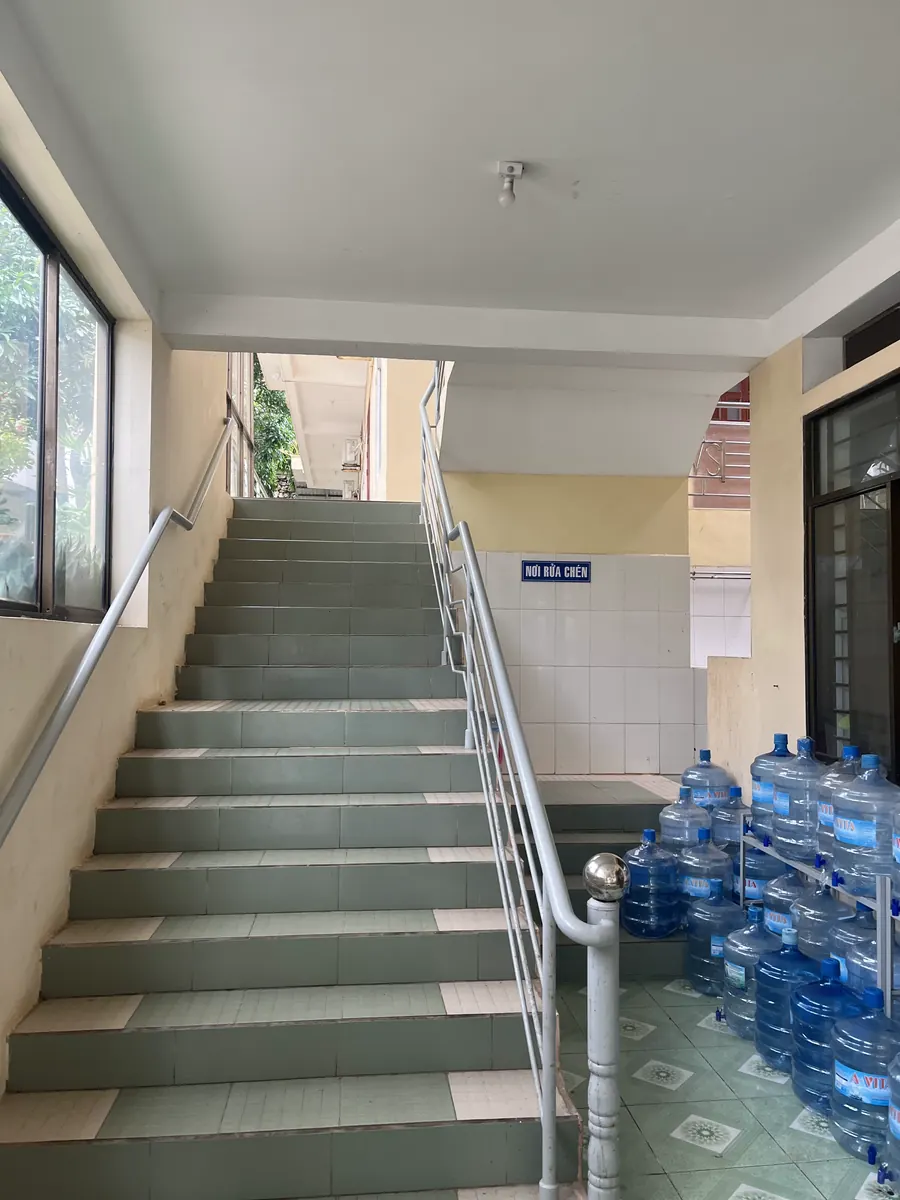

Cầu thang bê tông nối các cao độ sàn trong khối nhà — Cầu thang nối các cao độ sàn

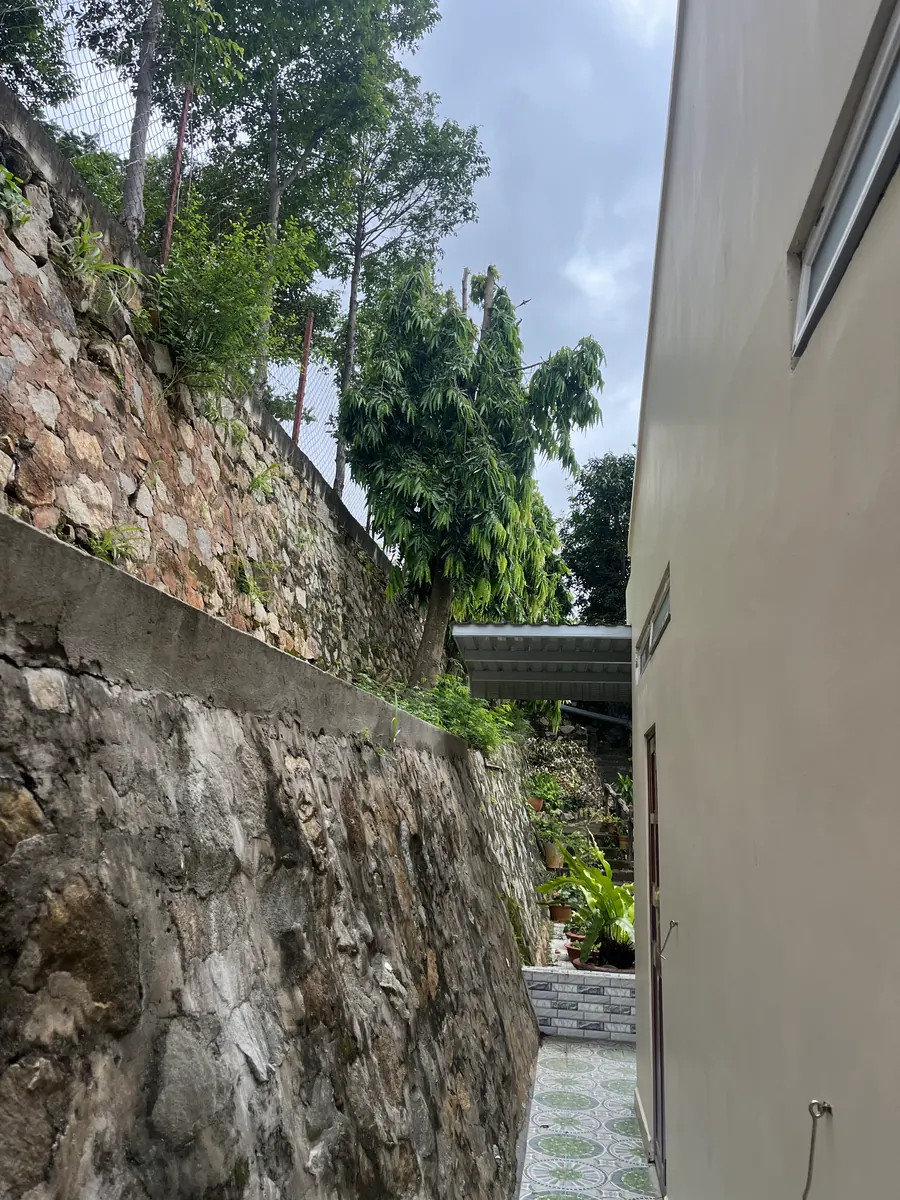

Tường kè đá tự nhiên chạy sát chân công trình Betania Bãi Dâu — Tường kè đá sát chân công trình

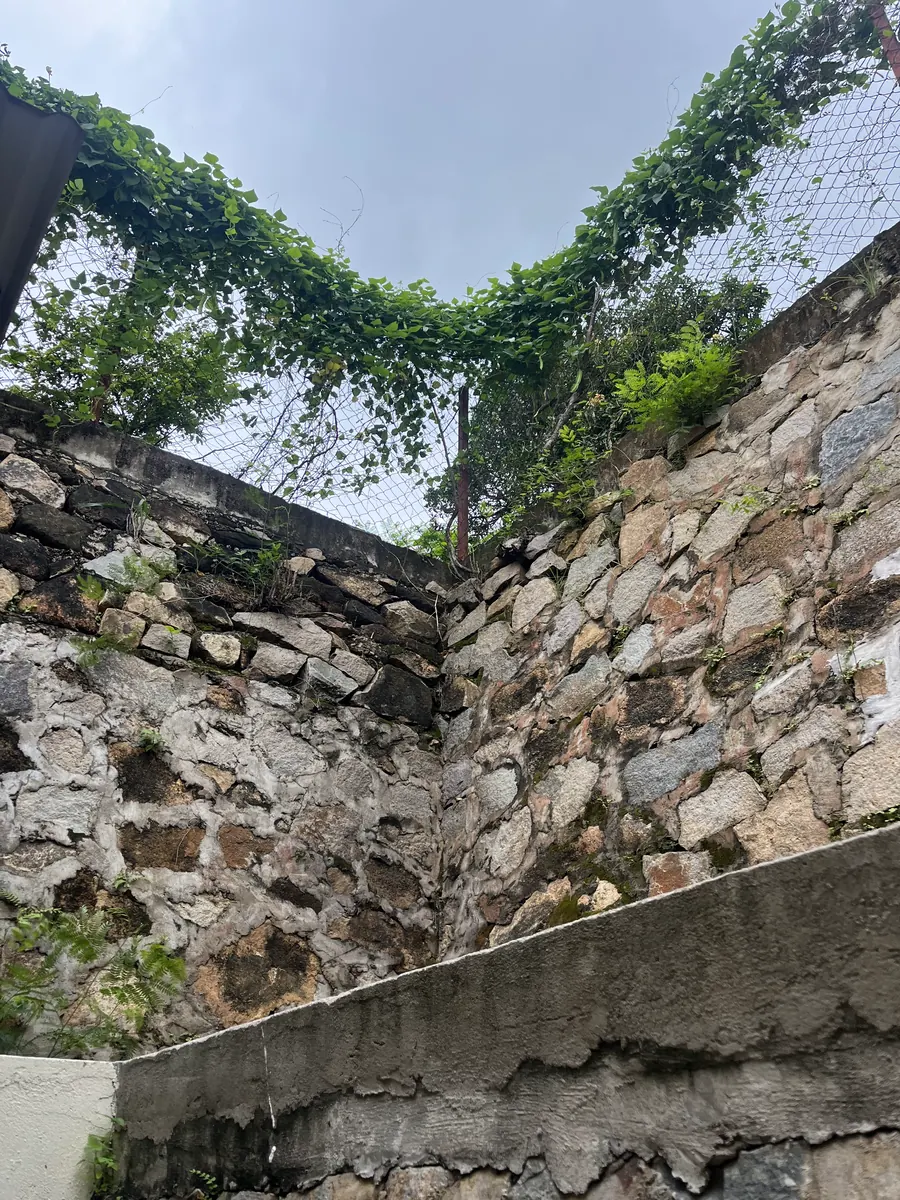

Tường kè đá cao ở góc khuôn viên, phía trên là lưới và cây leo — Tường kè đá ở góc khuôn viên

Bốn phương pháp đo, một hệ tọa độ và cao độ chung

Giá trị chỉ xuất hiện khi bốn nguồn dữ liệu cùng nằm trên một hệ quy chiếu.

Sơ đồ nguyên lý, không theo tỷ lệ công trình.

Trong sơ đồ, máy quét laser Leica RTC360 ghi hình học trên từng cao trình sàn, tuyến thủy chuẩn đi từ mốc khống chế qua các khối nhà để khóa chênh cao, GNSS tĩnh định vị công trình trong khuôn viên, UAV ghi nhận mái từ trên cao. Đầu ra là mặt bằng các cấp, mặt đứng, mặt cắt và bản vẽ hiện trạng vị trí trên cùng một hệ tọa độ, cao độ.

Leica RTC360 ghi lại không gian kiến trúc 3D

Máy quét laser 3D Leica RTC360 thu nhận dữ liệu đám mây điểm (Point Cloud) tại các vị trí có tầm nhìn đo phù hợp. Dữ liệu ghi lại hình dạng bề mặt, vị trí các cấu kiện nhìn thấy, không gian bên trong và bên ngoài, chỗ giao nhau giữa các khối nhà và các bậc cao độ. Theo datasheet Leica Geosystems, RTC360 quét tới 2 triệu điểm/giây, sai số điểm 3D 1,9 mm ở cự ly 10 m, và có công nghệ VIS hỗ trợ ghép trạm ngay tại hiện trường. Đây là thông số của thiết bị, không phải sai số nghiệm thu của dự án. Từ đám mây điểm, kỹ sư trích xuất mặt bằng, mặt đứng, mặt cắt hiện trạng theo yêu cầu hồ sơ thiết kế.

Quét laser Leica RTC360 tại hiện trường

8 ảnh · lướt ngang →

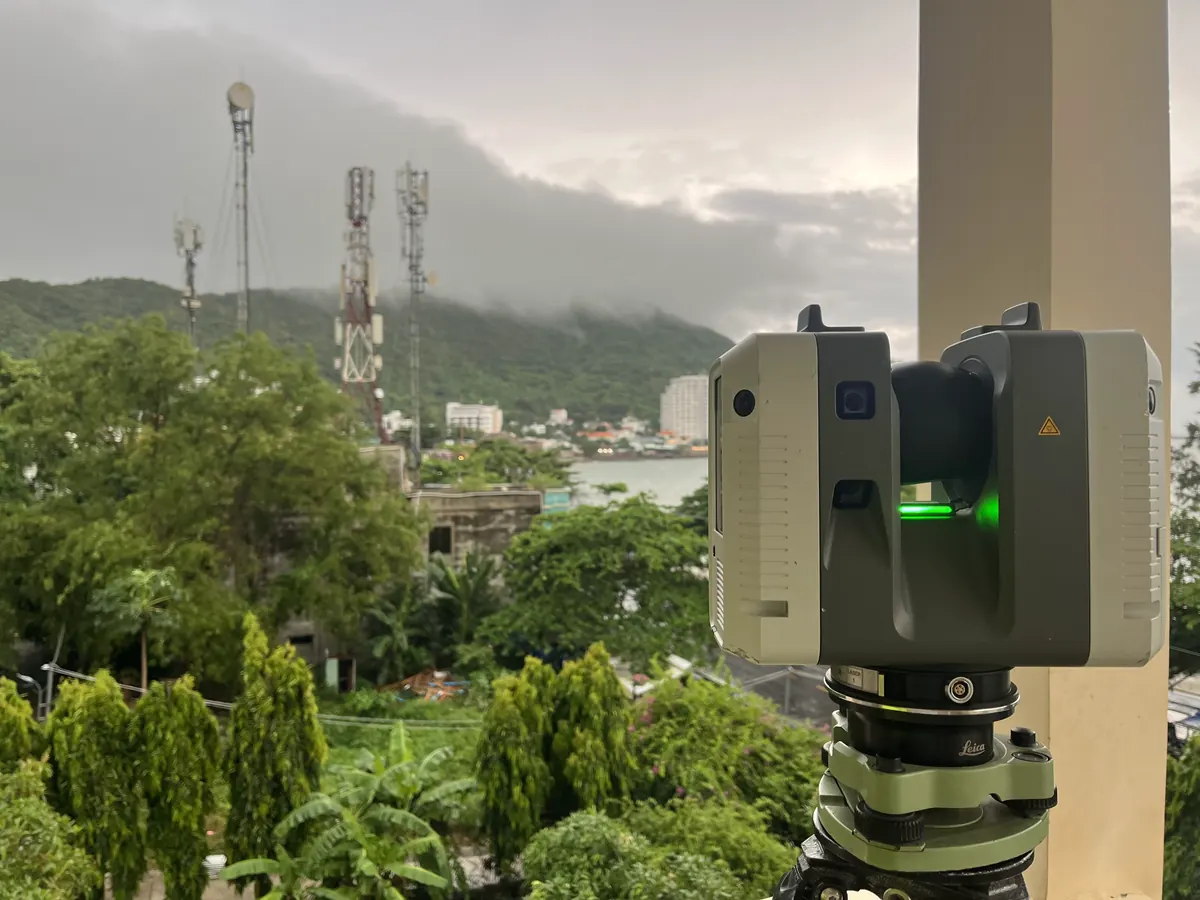

Máy quét laser Leica RTC360 đặt trên tầng cao, phía sau là núi và thành phố Vũng Tàu — Leica RTC360 đặt trên tầng cao

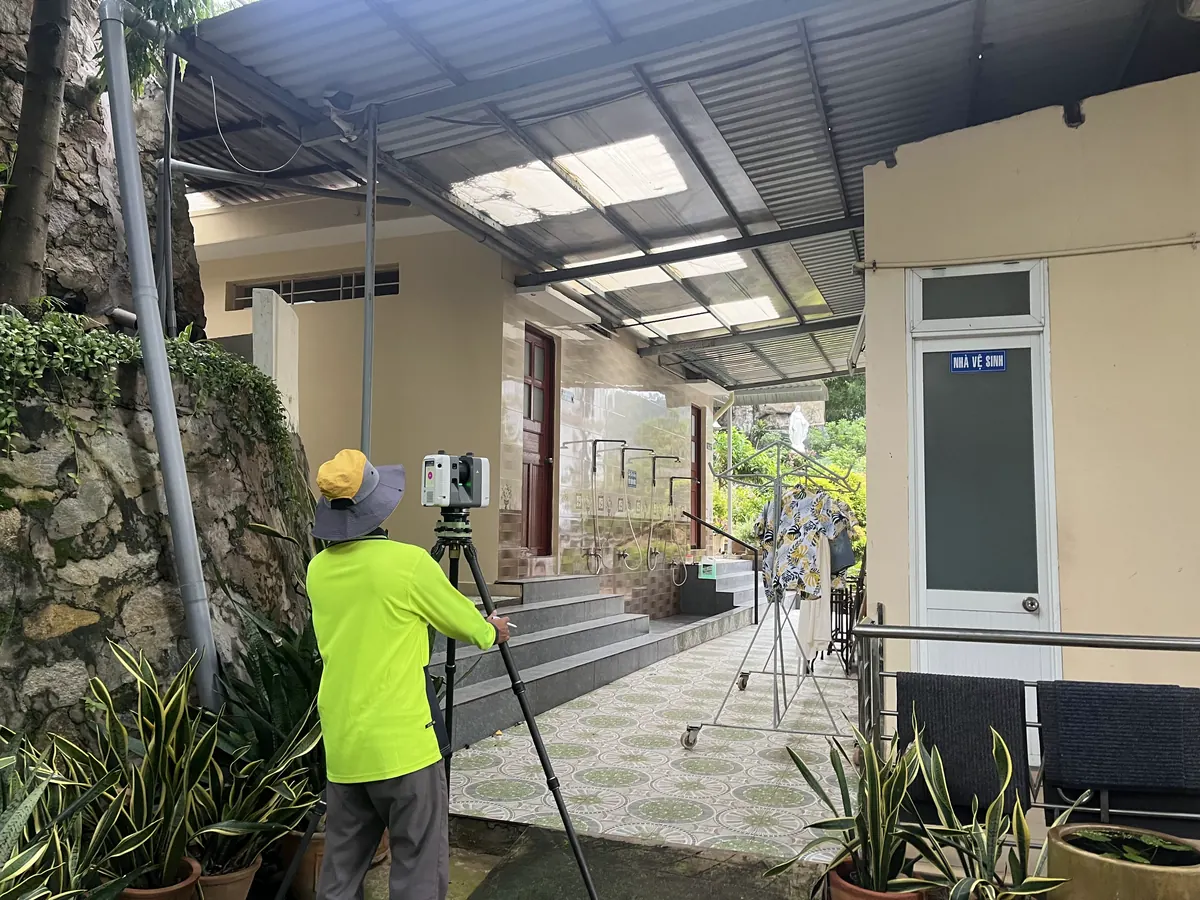

Kỹ sư vận hành máy quét Leica RTC360 dưới mái che giữa các khối nhà — Kỹ sư vận hành trạm quét dưới mái che

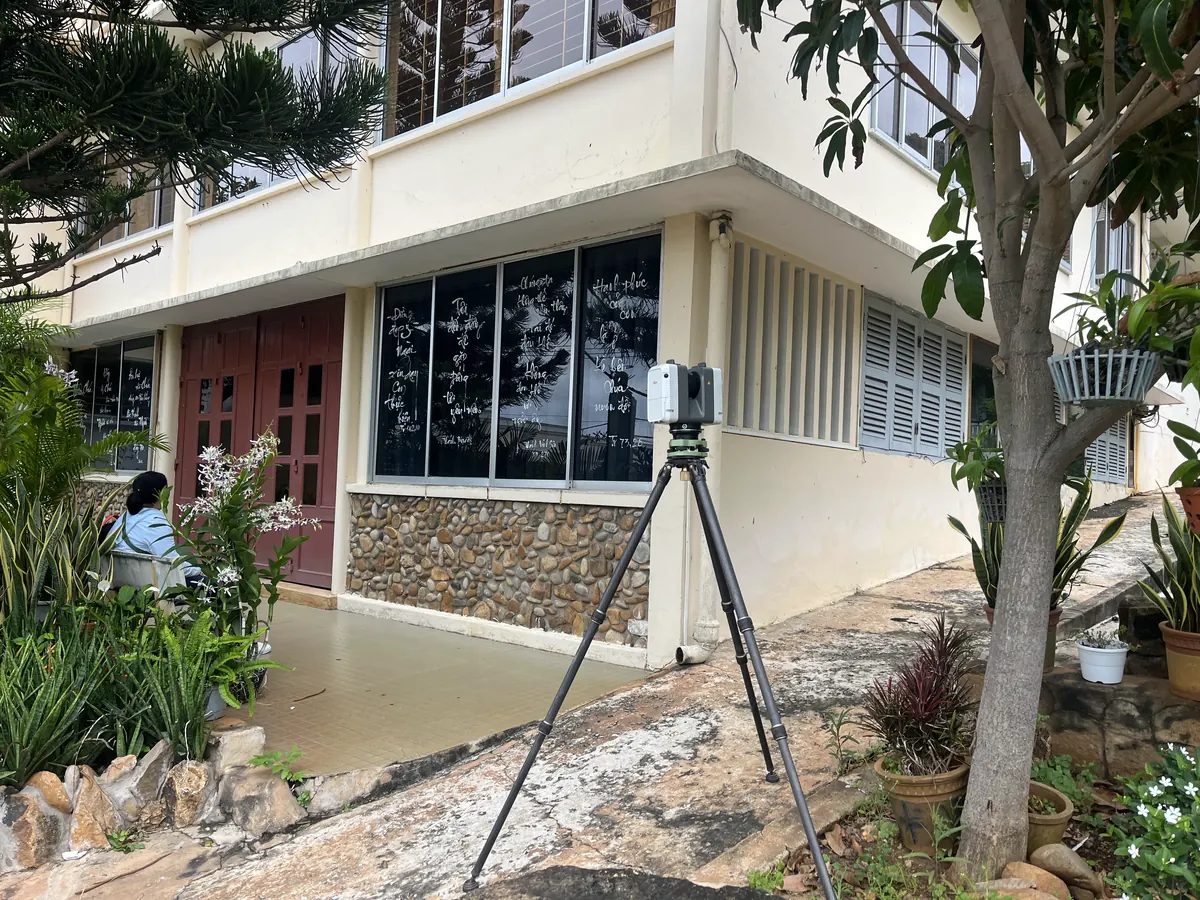

Trạm quét Leica RTC360 đặt sát chân khối nhà, giữa các bồn cây — Trạm quét sát chân khối nhà

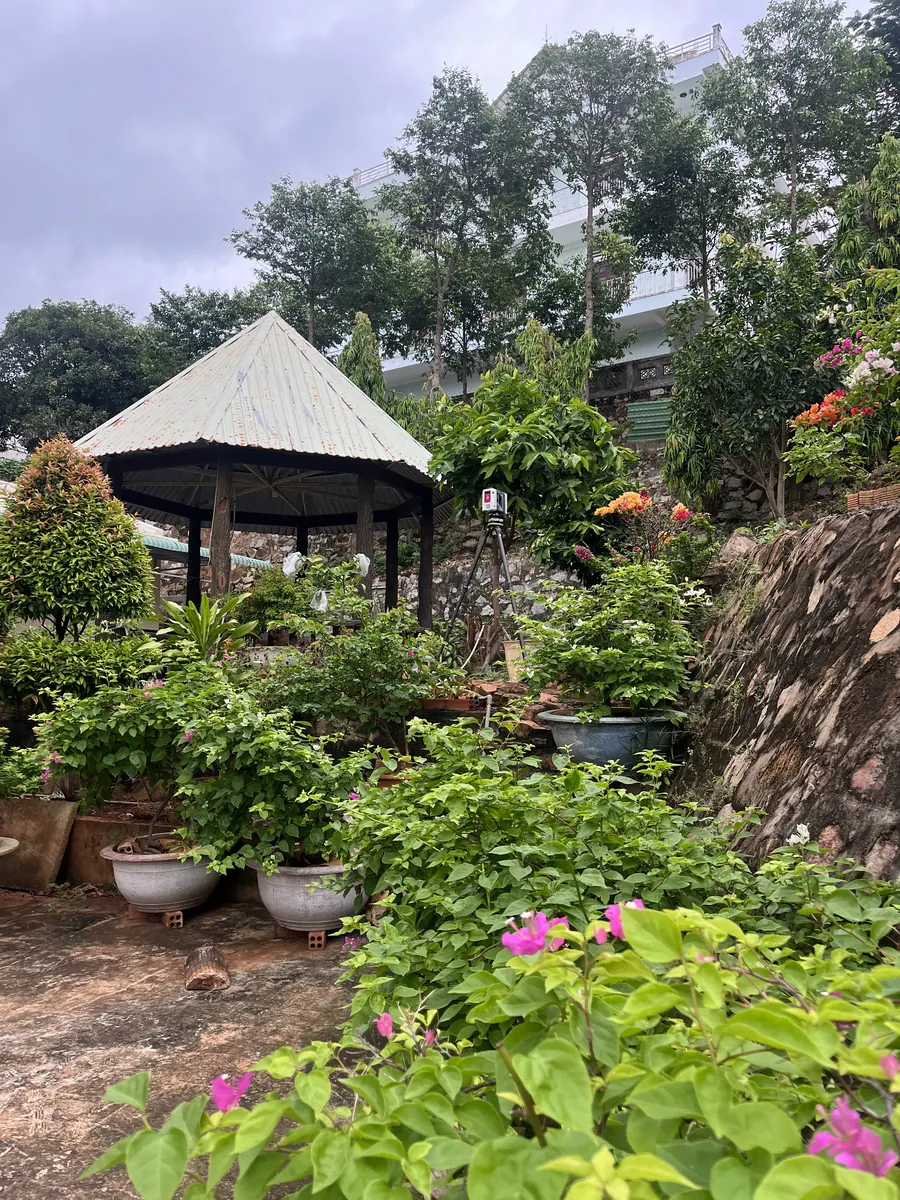

Trạm quét Leica RTC360 trong khu vườn trên nền đá cao của khuôn viên — Trạm quét trong vườn trên nền đá cao

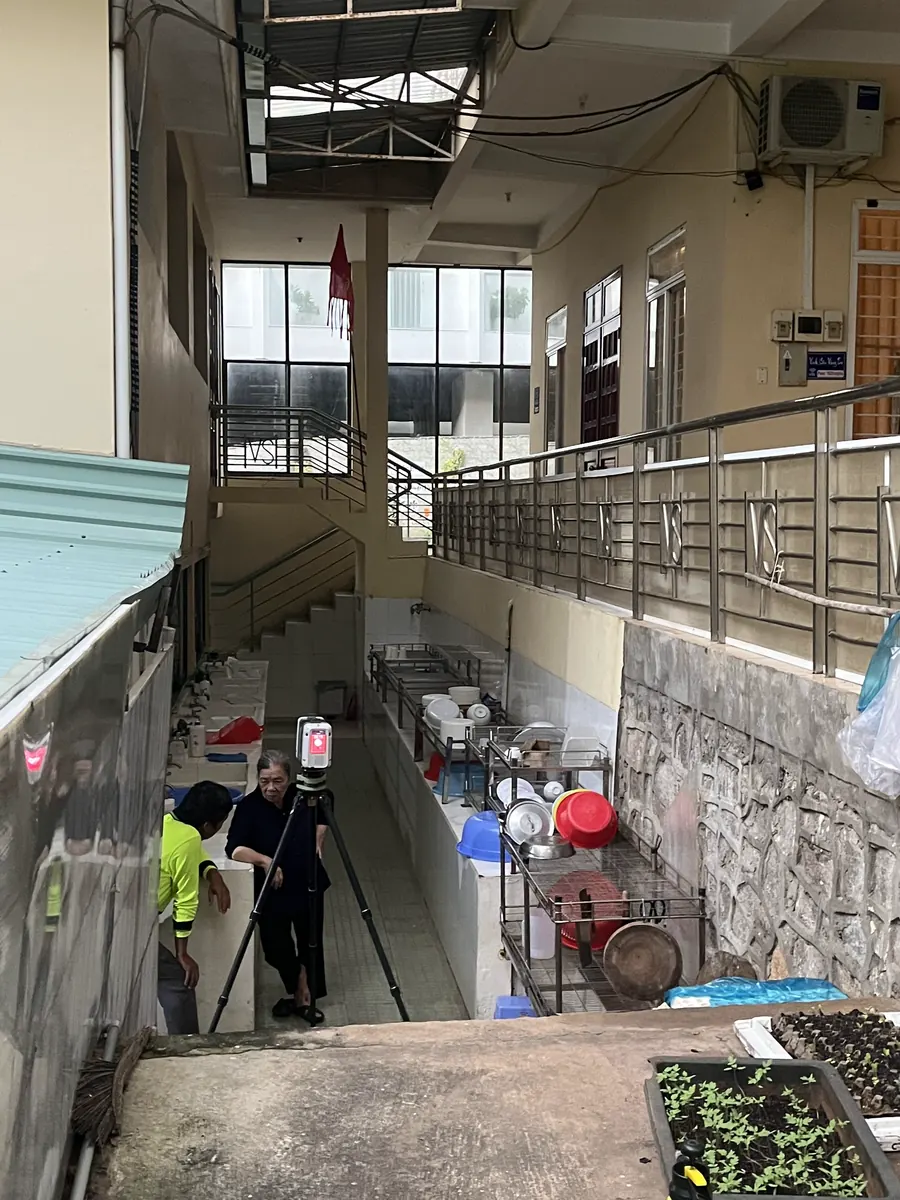

Trạm quét Leica RTC360 ở lối đi cốt thấp sát tường kè đá — Trạm quét ở lối đi cốt thấp sát tường kè

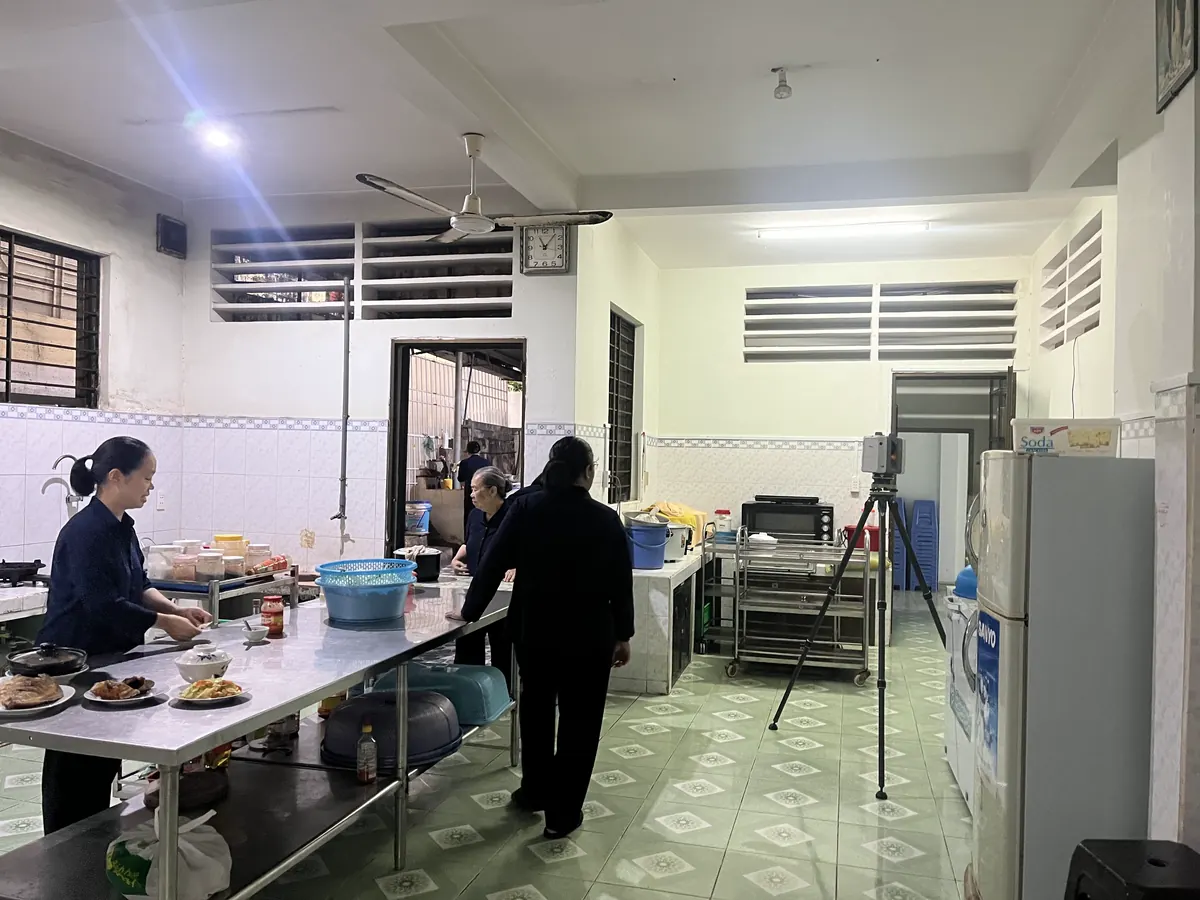

Quét laser 3D khu bếp trong lúc vẫn có người làm việc — Quét khu bếp khi vẫn có người làm việc

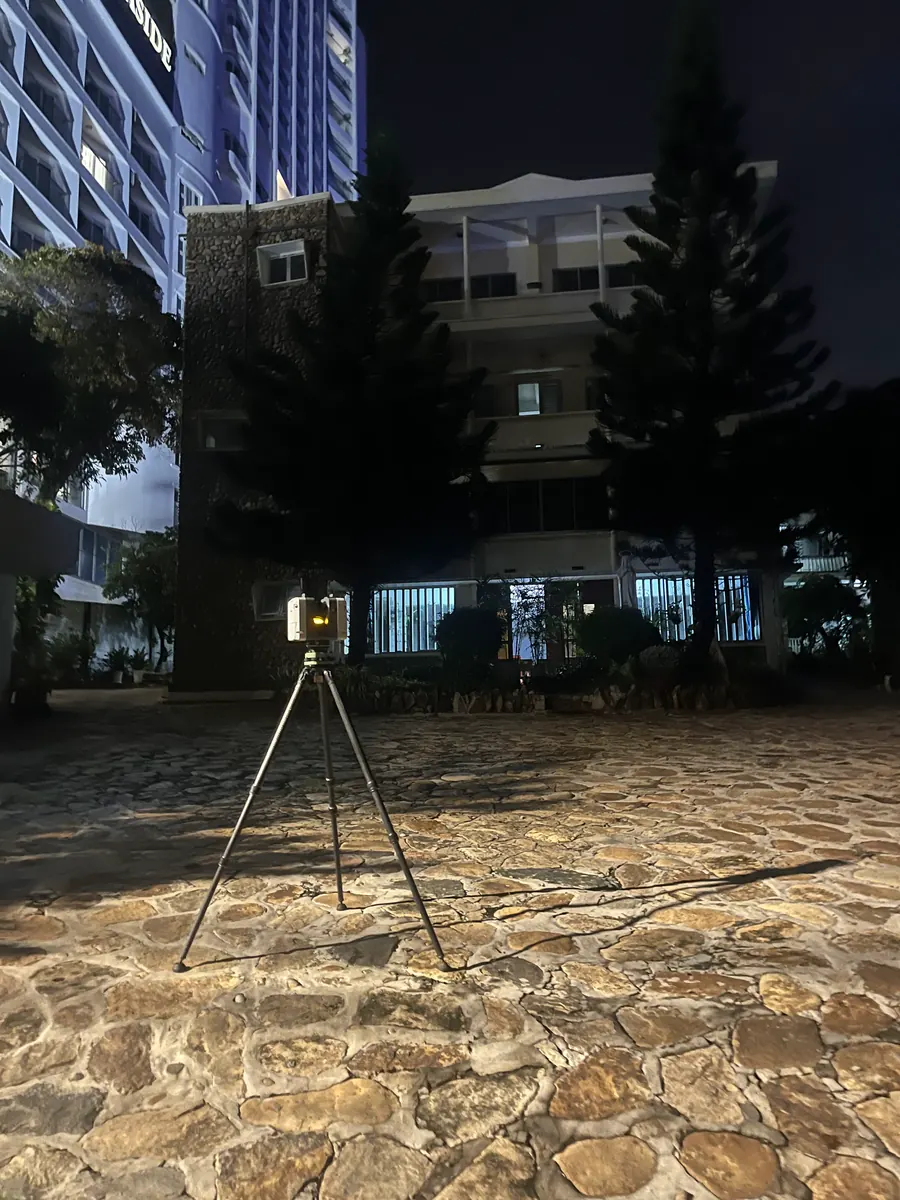

Trạm quét Leica RTC360 ở sân trước công trình vào buổi tối — Trạm quét sân trước vào buổi tối

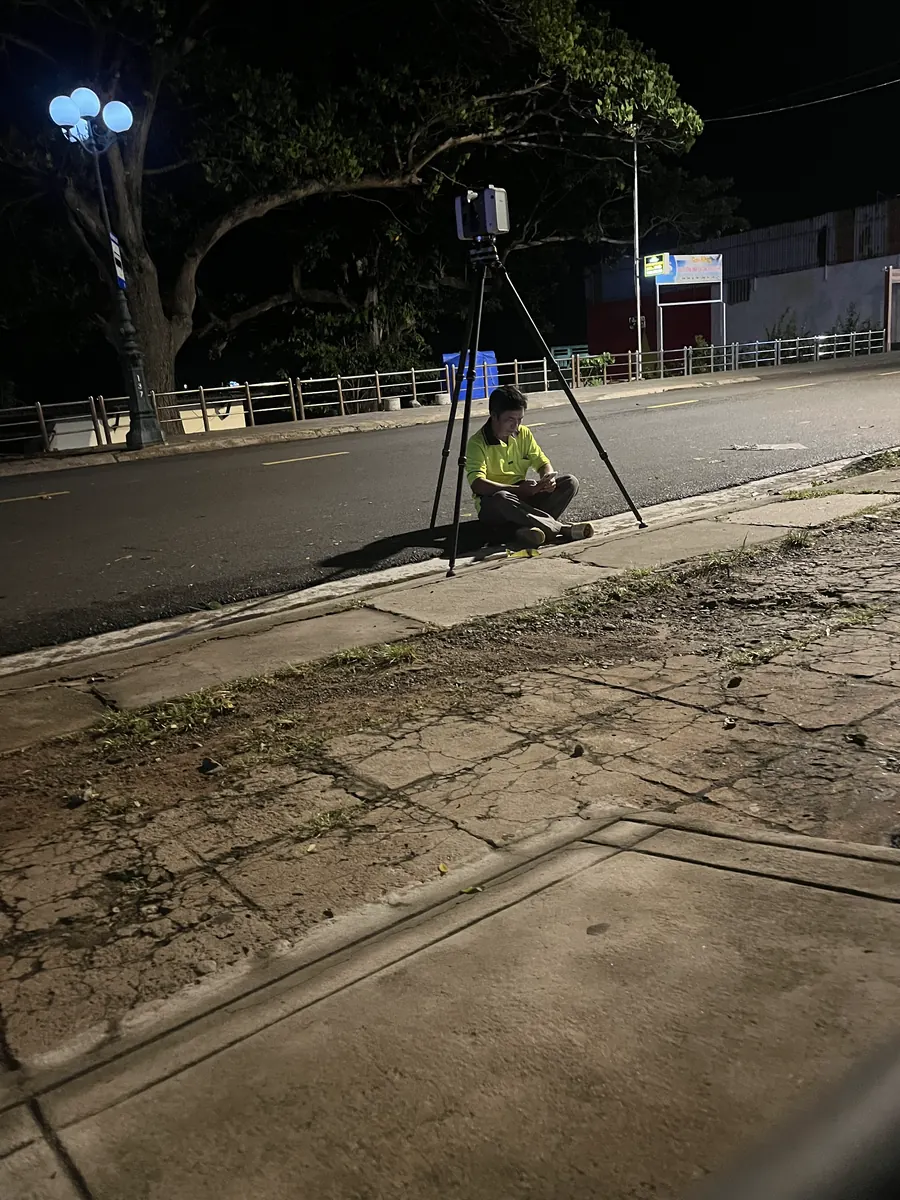

Trạm quét Leica RTC360 trên vỉa hè đường ven biển vào buổi tối — Trạm quét trên vỉa hè ven biển buổi tối

GNSS đo tĩnh đặt công trình vào hệ quy chiếu thống nhất

Đo GNSS ở chế độ tĩnh được dùng để xây dựng cơ sở khống chế tọa độ, giúp liên kết dữ liệu đo ở các khu vực khác nhau của công trình. Trước khi đưa vào bản vẽ hiện trạng vị trí, các phép đo phải được xử lý, kiểm tra và liên kết với hệ quy chiếu thống nhất.

Dẫn thủy chuẩn giữ đúng chênh cao giữa các khối nhà

Với công trình giật cấp, cao độ là chỗ dễ sai nhất khi tổng hợp dữ liệu. Dẫn truyền cao độ bằng thủy chuẩn tạo cơ sở đối chiếu chênh cao giữa các khu vực. Số liệu này dùng để liên kết các tầng, sân, bậc cấp và các vị trí tiếp giáp, hạn chế sai khác khi ghép dữ liệu khảo sát.

UAV bổ sung góc nhìn mái và khuôn viên

Ảnh UAV cho cái nhìn tổng quan từ trên cao: bố cục mặt bằng, các tầng mái và quan hệ giữa công trình với khuôn viên xung quanh. Đây là nguồn dữ liệu bổ trợ, quen thuộc trong khảo sát bằng UAV và khi kết hợp dữ liệu UAV với Laser Scan, hữu ích nhất ở các bề mặt mái khó quan sát từ mặt đất. Vùng bị che khuất vẫn cần kiểm tra bổ sung nếu thuộc phạm vi thiết kế.

Câu hỏi của hồ sơ cải tạo và phương pháp trả lời

Đơn vị thiết kế cần biết	Phương pháp chính	Bổ trợ / lưu ý
Hình dạng, kích thước cấu kiện nhìn thấy; không gian trong và ngoài	Laser Scan 3D Leica RTC360	UAV cho mặt ngoài và mái
Vị trí công trình trong khuôn viên	GNSS đo tĩnh	Ảnh UAV cho bố cục tổng thể
Chênh cao giữa sân, sàn, bậc cấp, các tầng	Dẫn thủy chuẩn	Đối chiếu với đám mây điểm
Bề mặt mái, tầng mái khó nhìn từ mặt đất	UAV	Kiểm tra bổ sung vùng che khuất
Cường độ vật liệu, khả năng chịu lực	Ngoài phạm vi khảo sát hình học	Cần kiểm định chuyên ngành riêng

Dữ liệu hiện trạng giúp đơn vị thiết kế làm được gì

Sau khi đo, dữ liệu từ các phương pháp được kiểm tra và tổ chức theo một hệ thống vị trí – cao độ thống nhất. Tùy phạm vi hồ sơ thống nhất với đơn vị thiết kế, cơ sở dữ liệu khảo sát có thể hỗ trợ:

Đo vẽ hiện trạng vị trí: xác định quan hệ không gian giữa công trình, khuôn viên và các hạng mục liên quan.
Lập bản vẽ kiến trúc: mặt bằng các cấp, mặt đứng và mặt cắt theo hình học hiện có.
Đối chiếu cao độ: làm rõ chênh cao giữa sân, sàn, bậc cấp, mái và vùng giao tiếp giữa các khối nhà.
Hỗ trợ phương án cải tạo: bớt phụ thuộc vào kích thước ước lượng khi bố trí, sửa chữa hoặc thay đổi công năng.
Lưu giữ dữ liệu số: giữ nguồn dữ liệu hiện trạng để tra cứu và, khi cần, phát triển mô hình Scan to BIM.

Giá trị cốt lõi của giải pháp là khả năng liên kết tọa độ, cao độ và hình học 3D, chứ không phải bản thân một thiết bị nào. Nhờ đó, phương án thiết kế cải tạo dựa trên điều kiện thực tế của công trình.

Không gian cần đo vẽ cho phương án cải tạo

7 ảnh · lướt ngang →

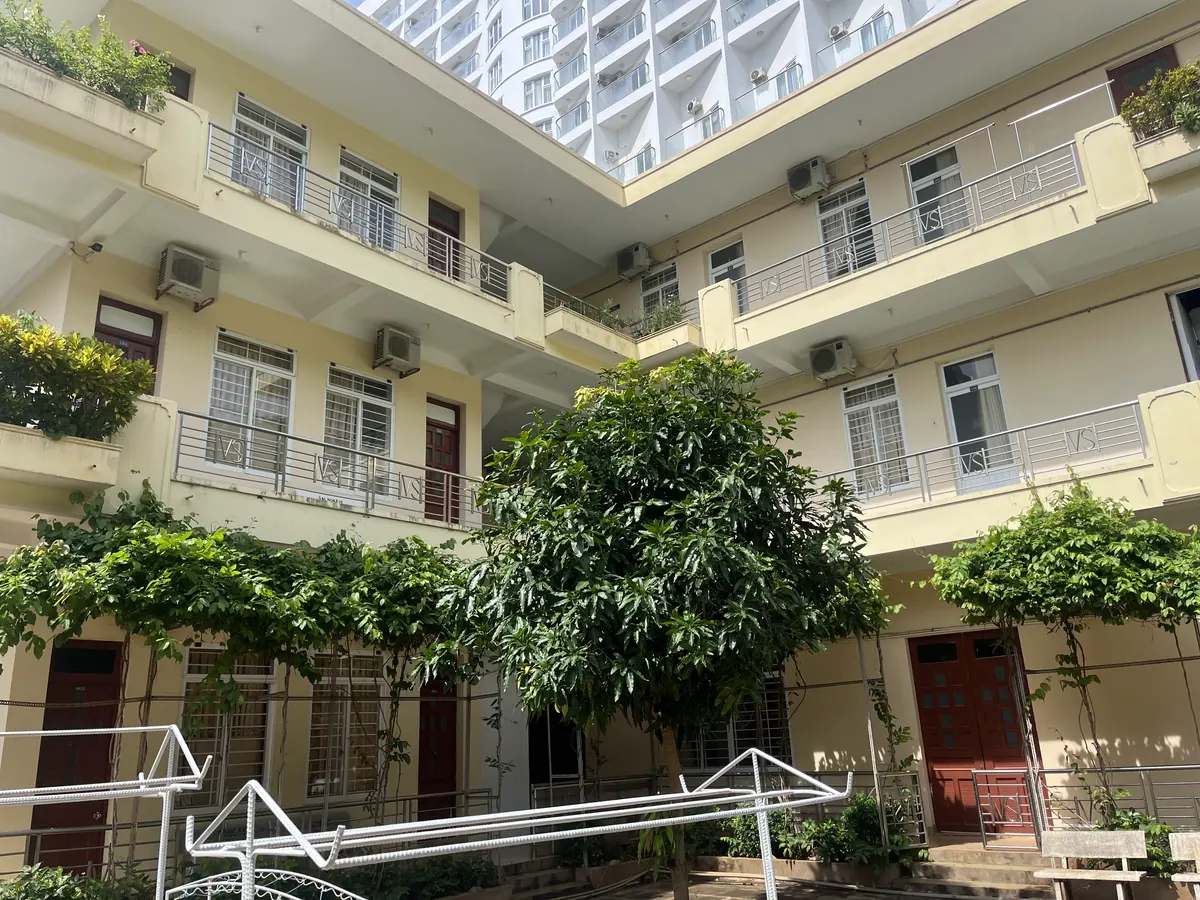

Khối nhà nhiều tầng có hành lang ngoài và lan can sắt — Khối nhà nhiều tầng có hành lang ngoài

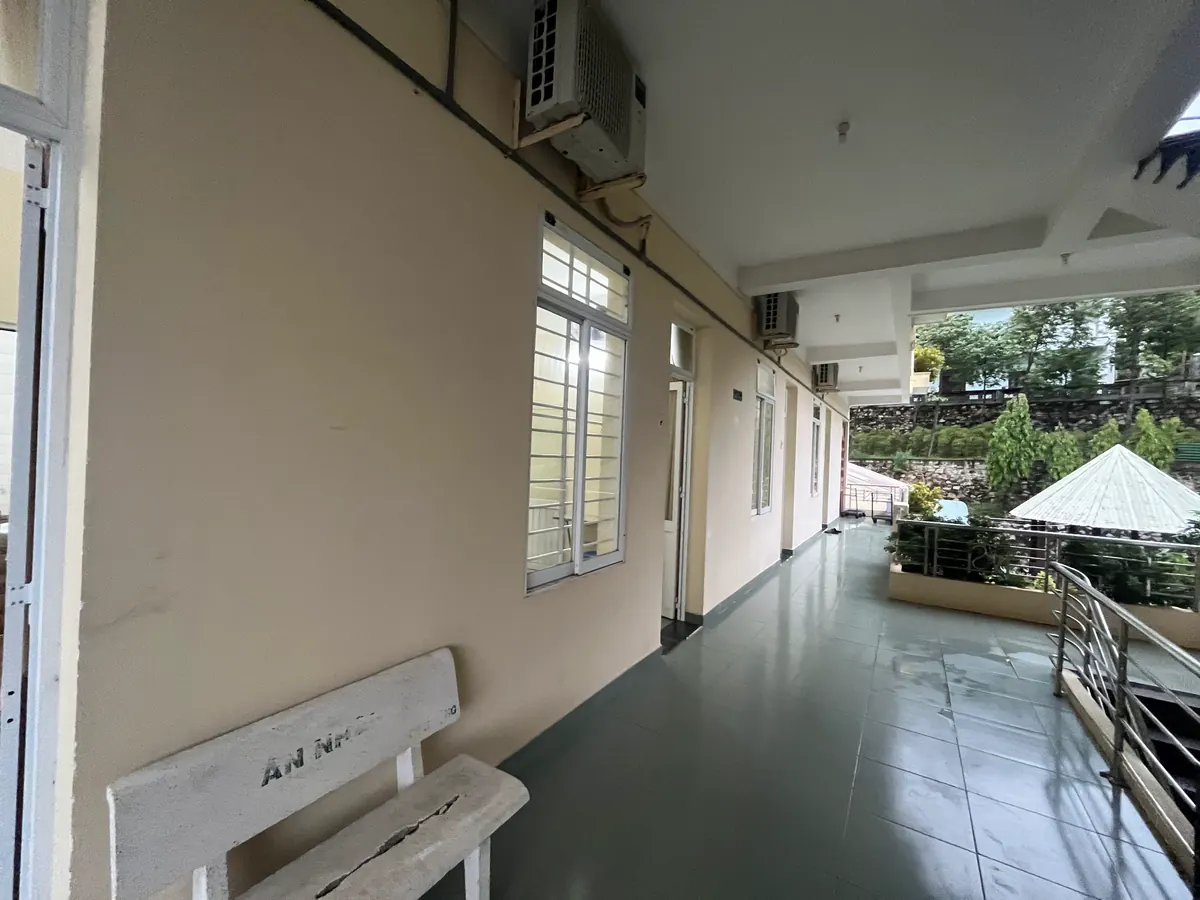

Hành lang tầng trên lát gạch, lan can inox nhìn ra sân — Hành lang tầng trên và lan can

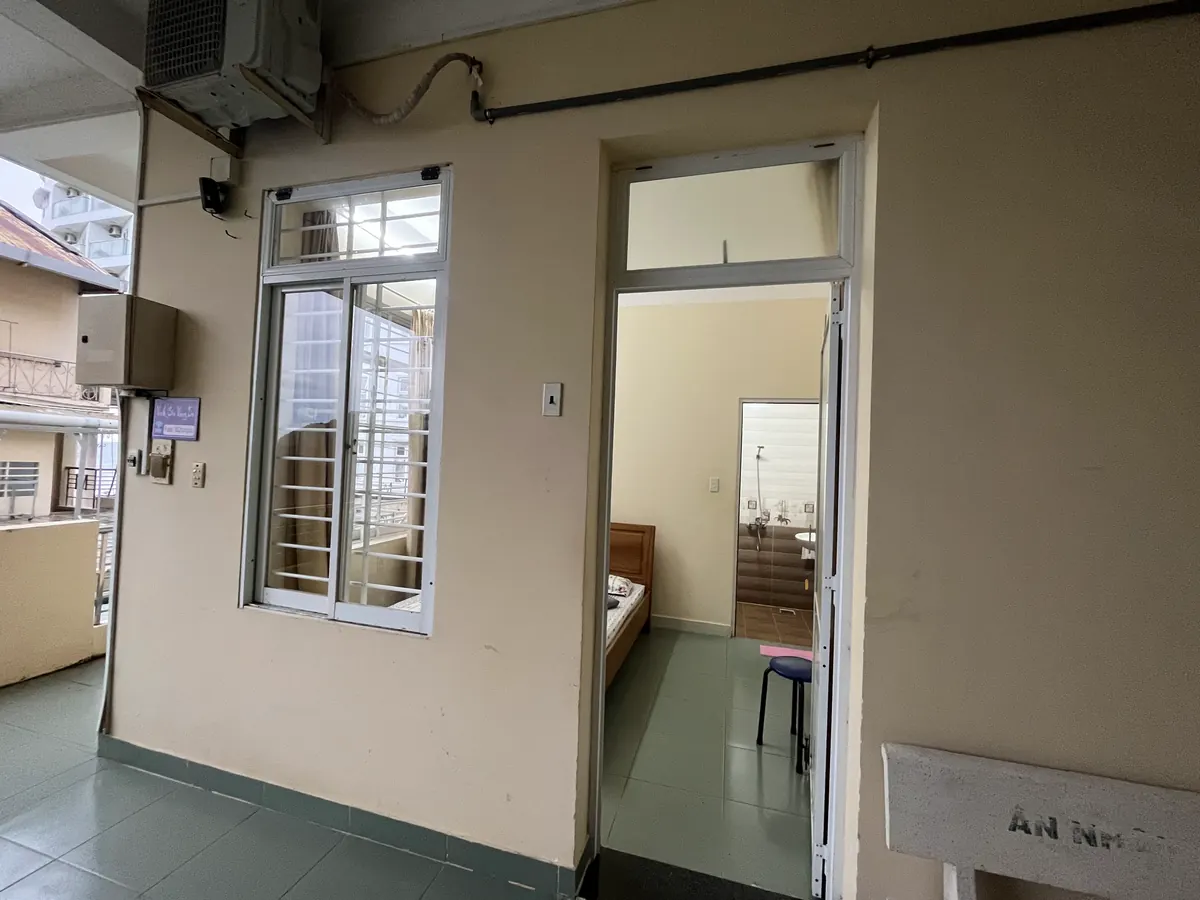

Phòng ở và ô cửa hiện trạng dọc hành lang — Phòng ở dọc hành lang

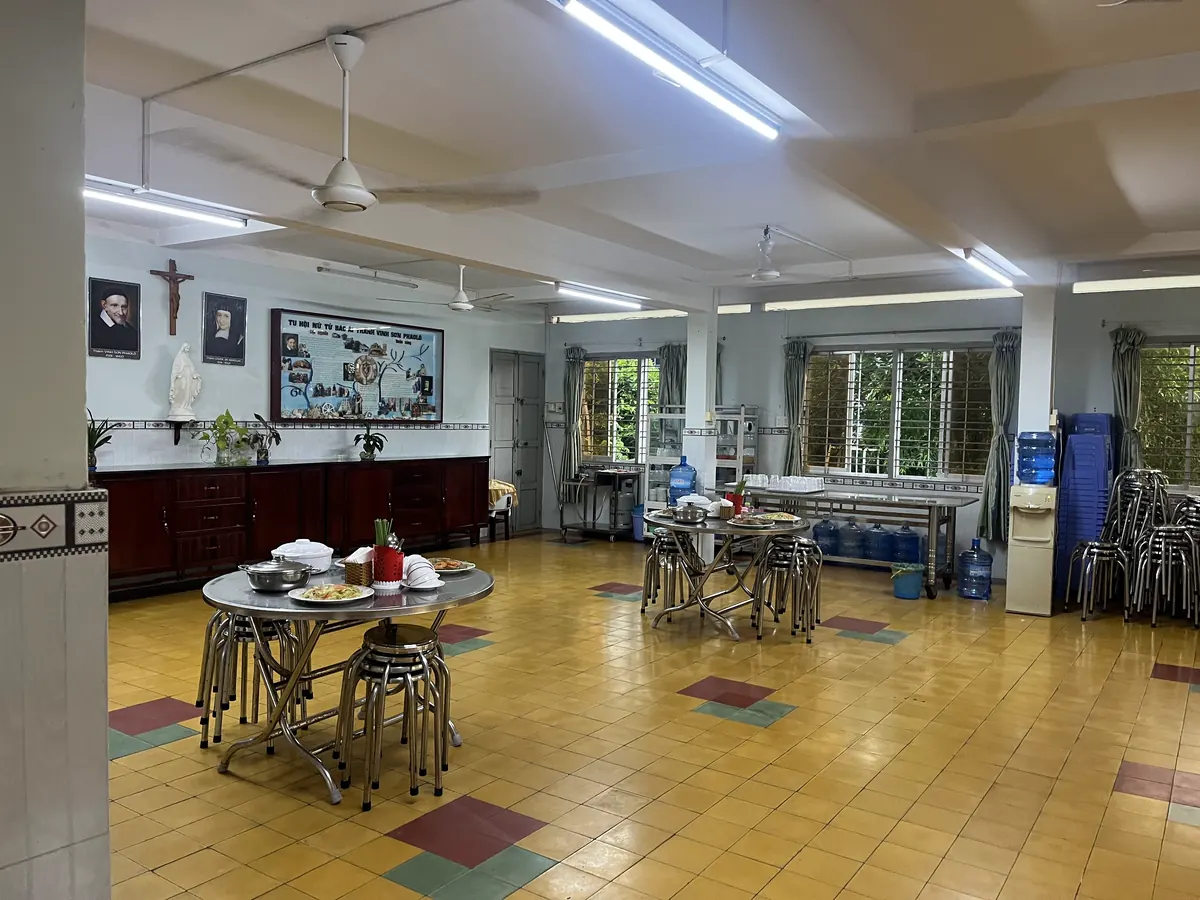

Phòng sinh hoạt chung với hệ cột, dầm và sàn gạch hiện trạng — Phòng sinh hoạt chung

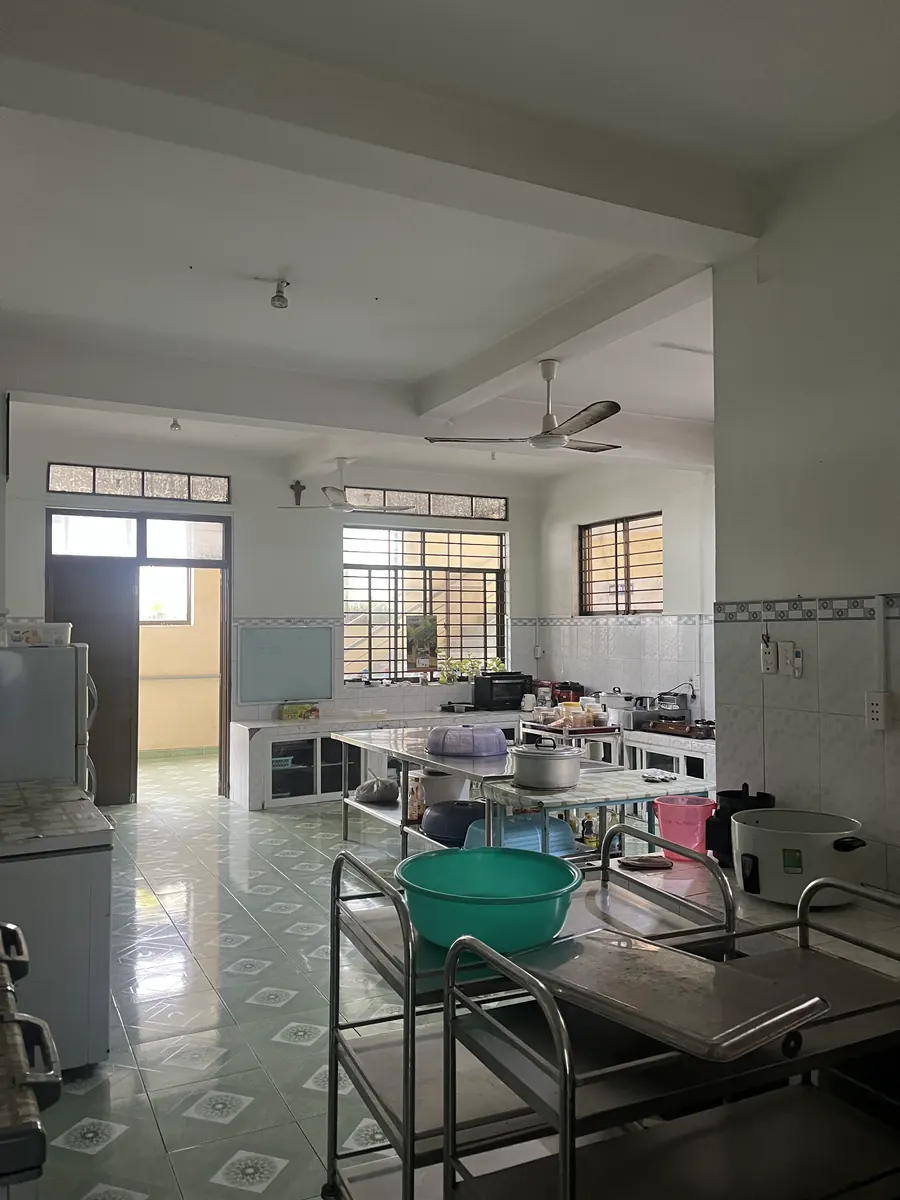

Khu bếp hiện trạng với cửa sổ và cửa thông sang khu phía sau — Khu bếp

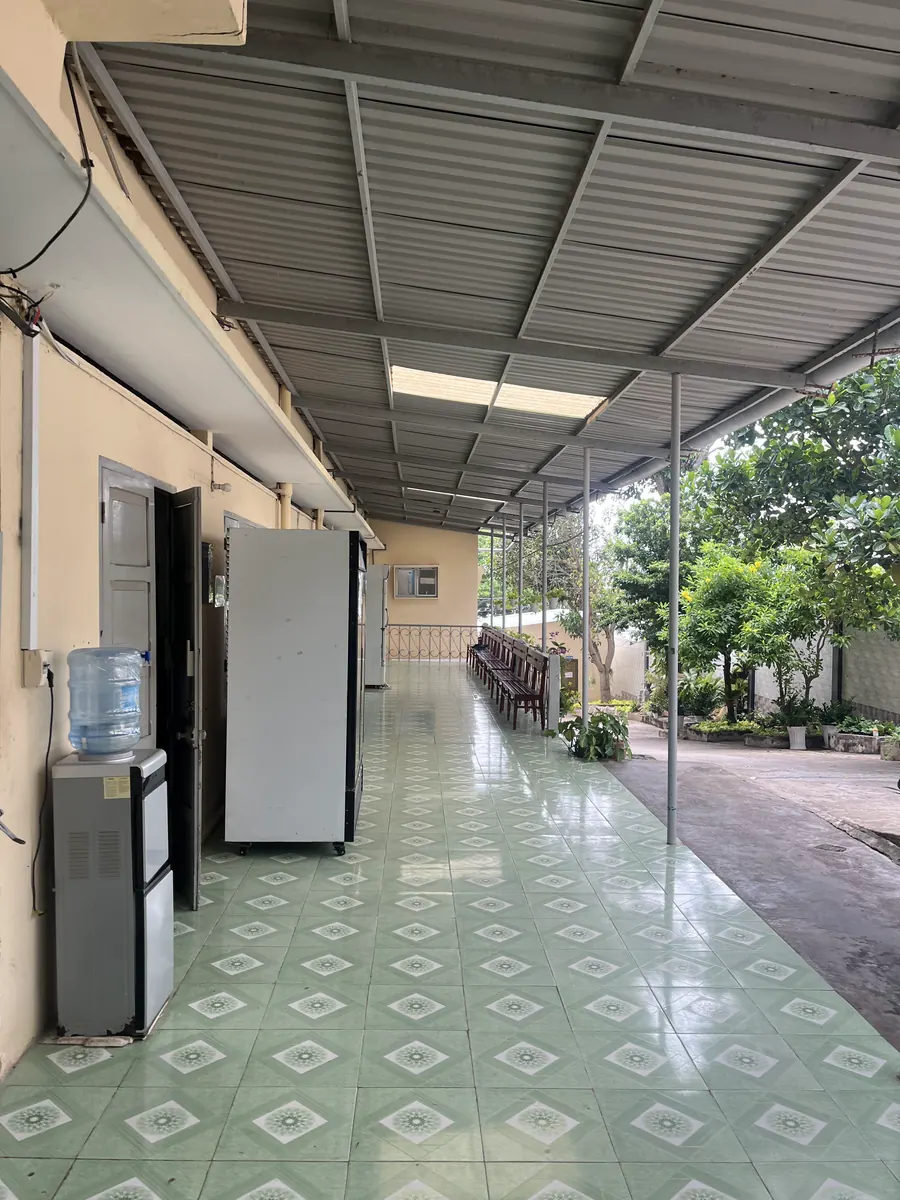

Hành lang mái tôn nối các khối nhà trong khuôn viên — Hành lang mái tôn nối các khối nhà

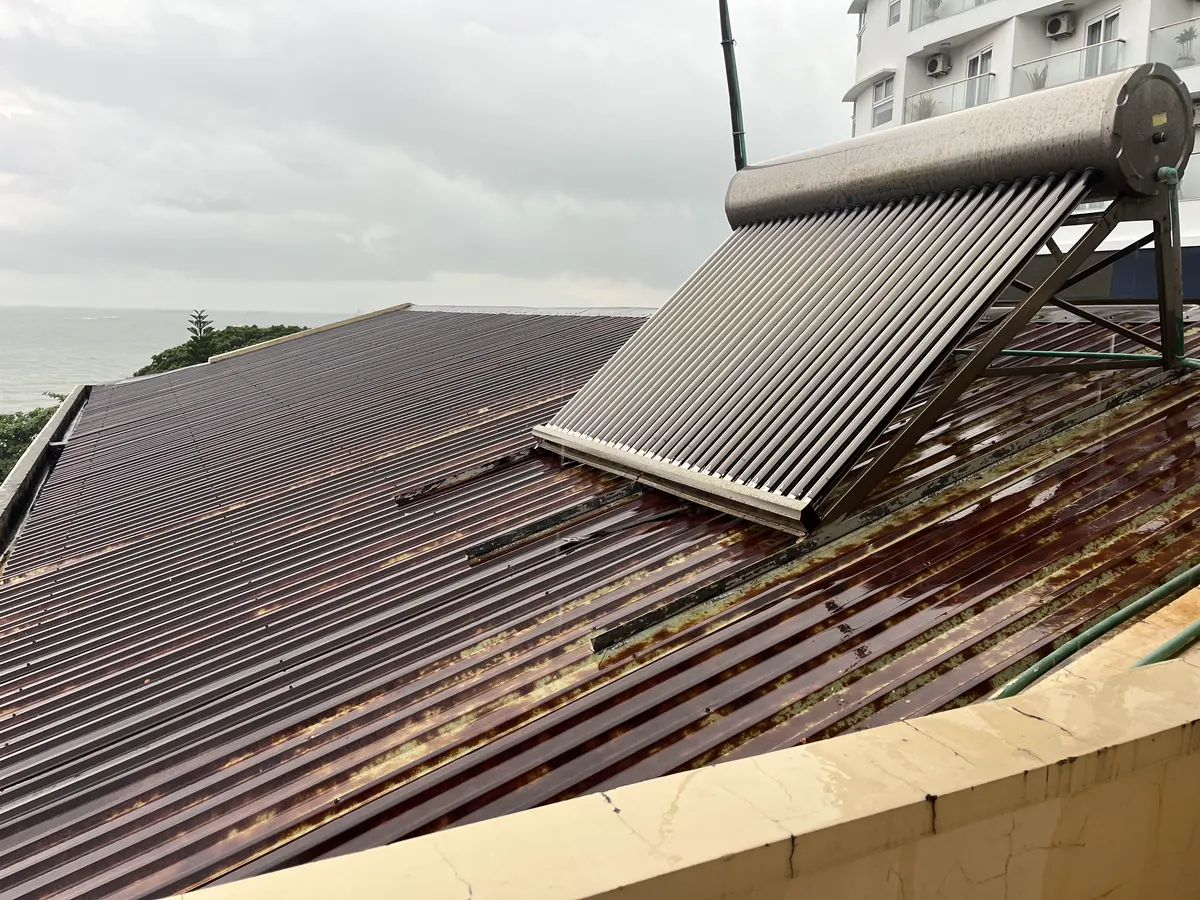

Mái tôn và máy nước nóng năng lượng mặt trời trên mái khối nhà — Mái tôn và máy nước nóng

Đo đúng hiện trạng trước khi can thiệp vào công trình

Dự án Betania Bãi Dâu cho thấy cách 3DSCAN đo vẽ hiện trạng công trình kiến trúc phức tạp: kết hợp Laser Scan 3D, GNSS tĩnh, thủy chuẩn và UAV thành một nguồn dữ liệu khảo sát đồng bộ phục vụ cải tạo, sửa chữa. Cách làm này phù hợp với những công trình cần bảo lưu đặc trưng kiến trúc khi lên phương án can thiệp. 3DSCAN có trụ sở tại TP.HCM và triển khai khảo sát hiện trạng cho công trình ở nhiều tỉnh thành.

Công trình trước khi cải tạo

4 ảnh · lướt ngang →

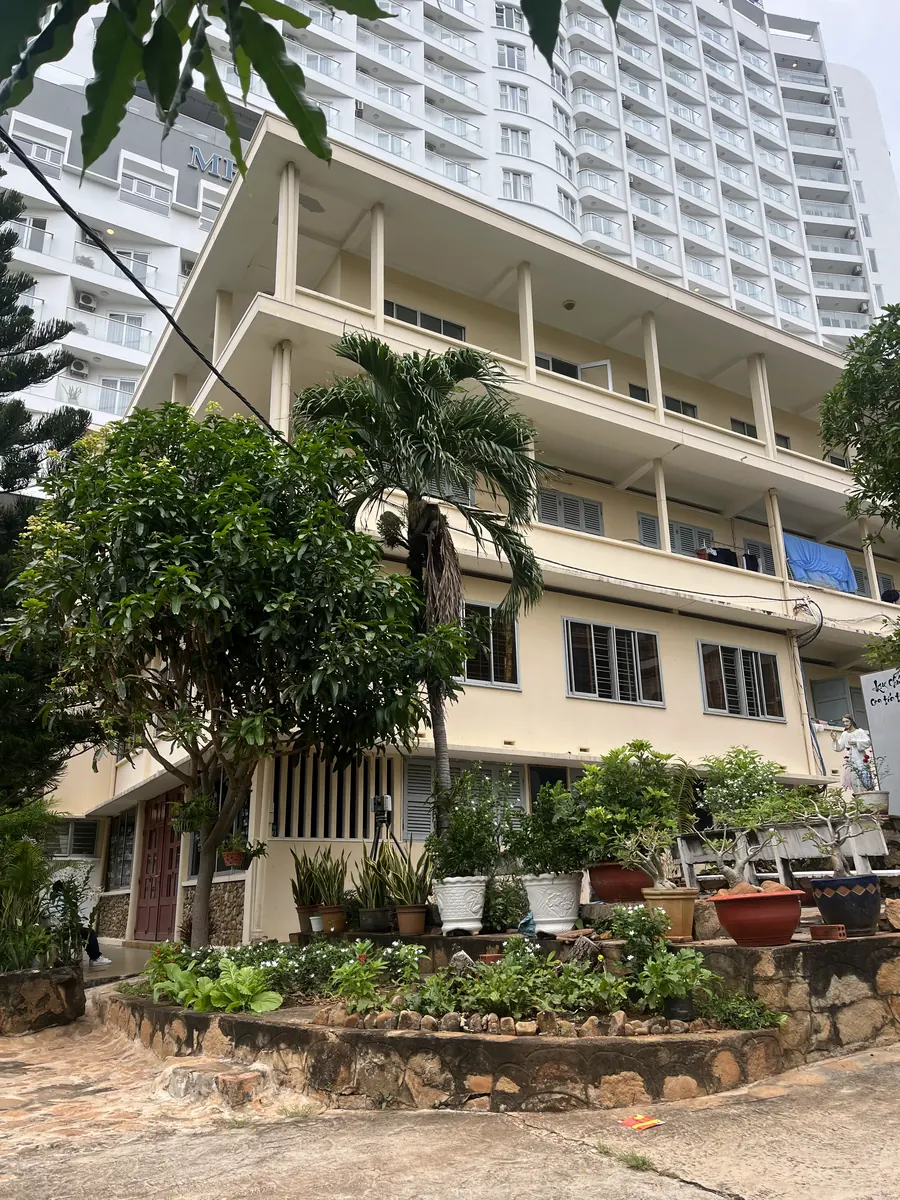

Khối nhà chính của Cộng đoàn Betania Bãi Dâu nhìn từ sân — Khối nhà chính nhìn từ sân

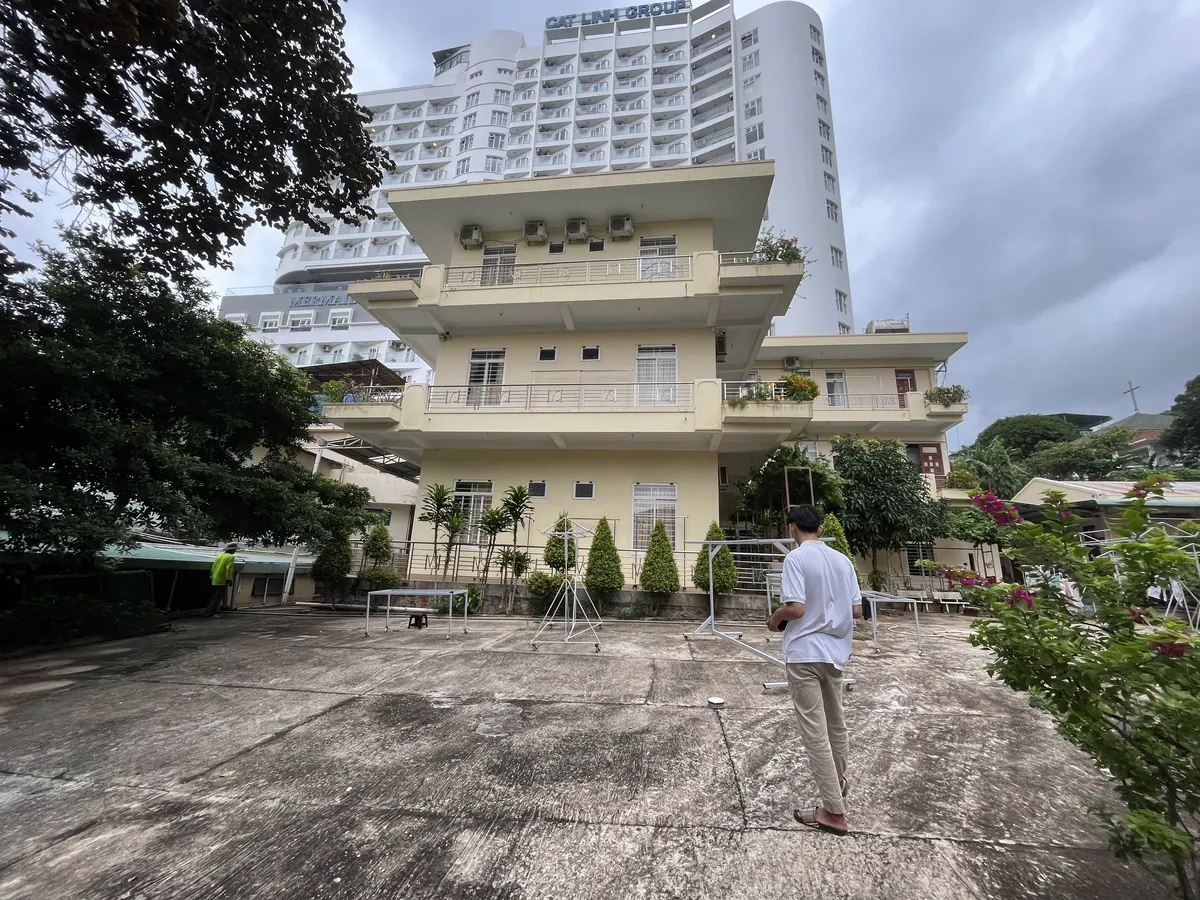

Sân trước và khối nhà nhiều tầng, phía sau là các tòa cao tầng ven biển — Sân trước khối nhà chính

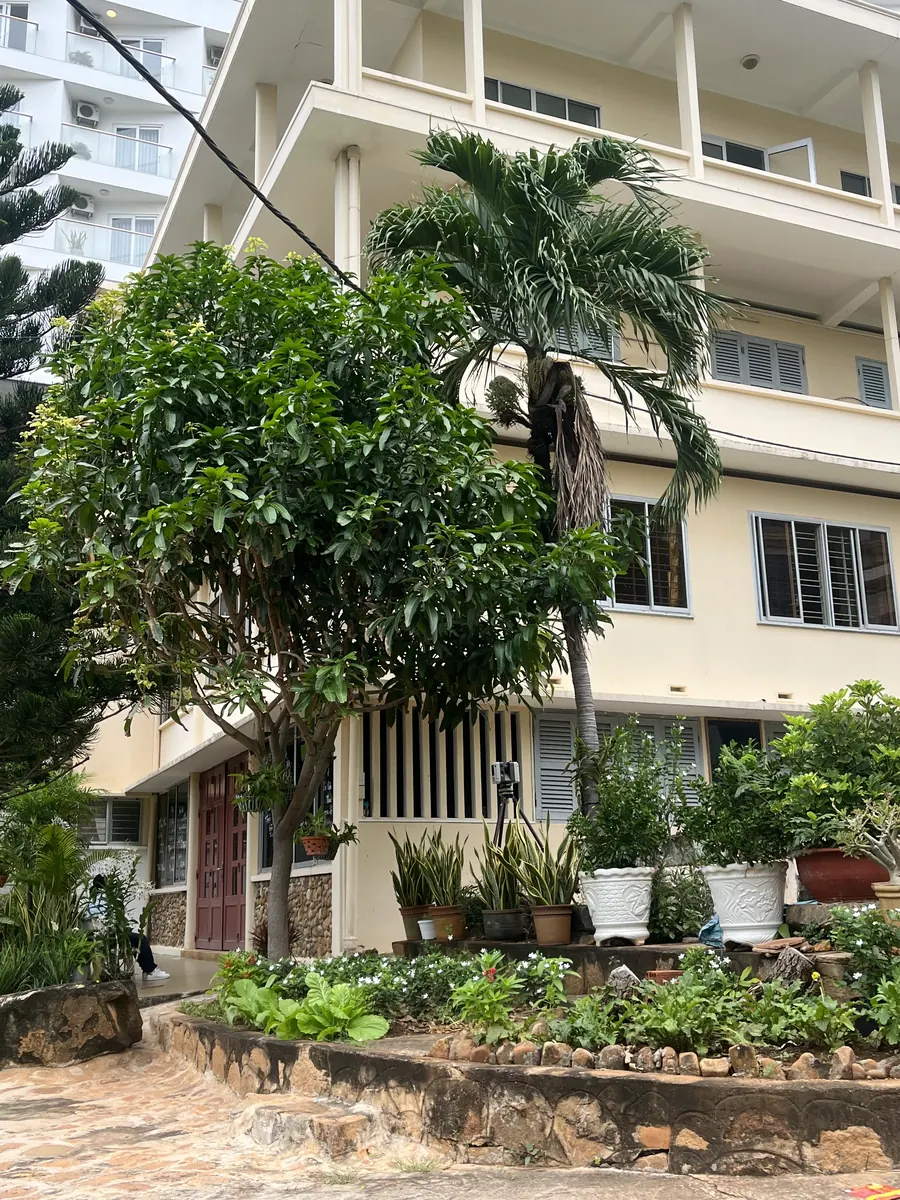

Góc sân trước với bồn cây xây đá và hàng cau — Góc sân với bồn cây xây đá

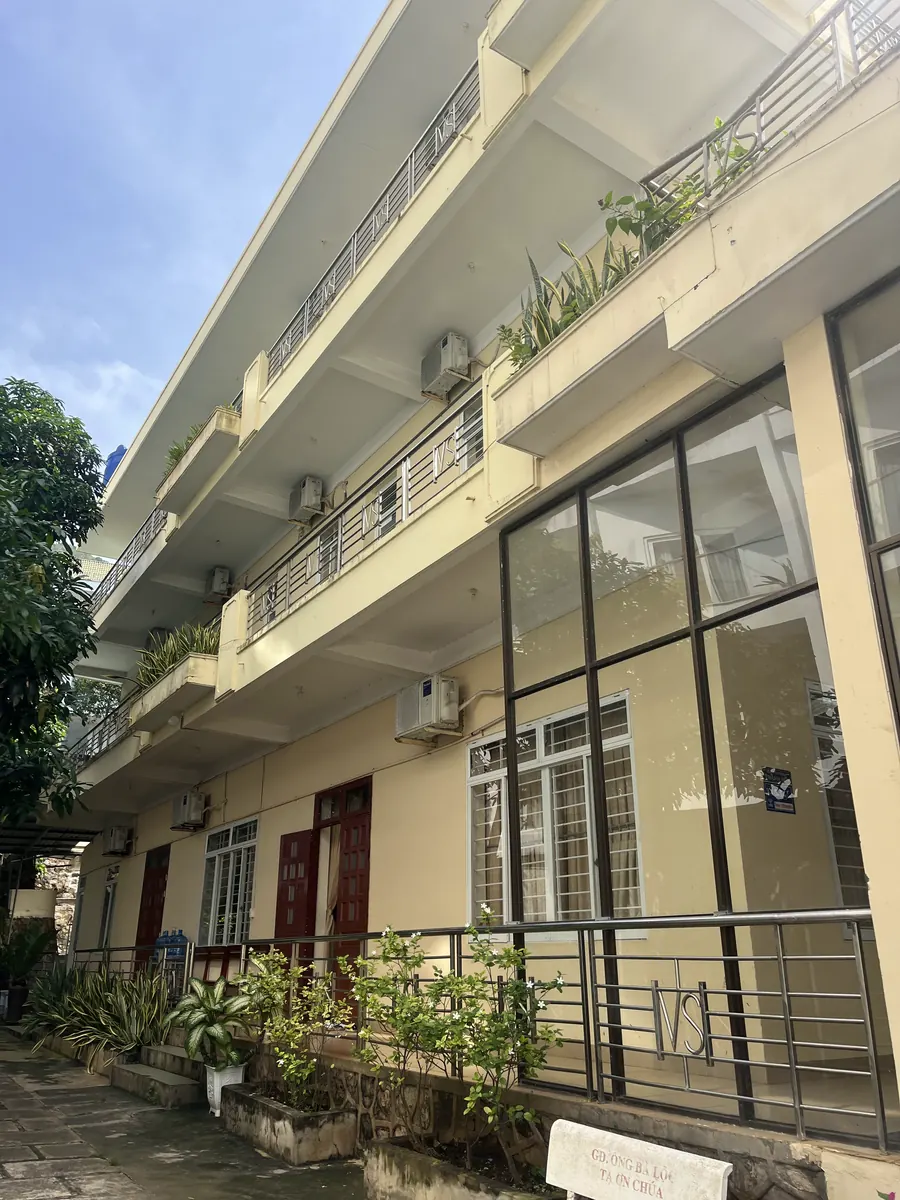

Khối nhà nhiều tầng có mảng tường kính và hành lang ban công — Khối nhà có mảng tường kính

Dự án và giải pháp liên quan của 3DSCAN

Quét Laser 3D hiện trạng công trình 12 Võ Văn Kiệt, Quận 1: dữ liệu hiện trạng cho công trình hiện hữu tại TP.HCM.
Laser Scan hiện trạng phục vụ cải tạo tòa nhà: ứng dụng cho hồ sơ sửa chữa.
Laser Scan kiểm định kết cấu mái nhà xưởng 10.000 m²: dữ liệu hình học mái phục vụ công tác kiểm định kết cấu.
Quét Laser Scan 3D Nhà thờ Lớn Hà Nội: ghi nhận hình học công trình tôn giáo.

Bạn cần đo vẽ hiện trạng nhà thờ, công trình kiến trúc nhiều cao độ hoặc tòa nhà hiện hữu trước khi sửa chữa? Liên hệ 3DSCAN để trao đổi phạm vi khảo sát và yêu cầu dữ liệu thiết kế.

Liên hệ 3DSCAN Hotline: 0938 309 808 · Email: lienhe@3dscan.vn

Mã QR Zalo 3DSCAN - quét để chat trực tiếp với kỹ sư

Quét mã Zalo 3DSCAN

Câu hỏi thường gặp (FAQ)

Vì sao cần đo vẽ lại nhà thờ trước khi cải tạo?

Vì thiết kế sửa chữa phải dựa trên kích thước, vị trí và cao độ thực tế. Nhà thờ Betania Bãi Dâu có kiến trúc giật cấp và khoảng 5.000 m² sàn, nên việc liên kết thông tin giữa các tầng và khối nhà càng quan trọng.

Chỉ dùng UAV có đủ để lập hồ sơ hiện trạng nhà thờ không?

Không. UAV hỗ trợ quan sát mái và tổng thể từ trên cao, nhưng khó ghi nhận đầy đủ không gian nội thất và những vị trí bị che khuất. Dự án kết hợp Leica RTC360 với GNSS tĩnh và dẫn thủy chuẩn để bổ sung thông tin hình học, vị trí và cao độ.

Dữ liệu quét 3D có thay thế kiểm định kết cấu công trình 30 năm tuổi không?

Không. Đám mây điểm ghi nhận bề mặt và hình học có thể quan sát, nhưng không tự xác định cường độ vật liệu, khả năng chịu lực hoặc tình trạng cấu kiện bị che kín. Những nội dung đó cần khảo sát và đánh giá chuyên ngành riêng.

3DSCAN có nhận đo vẽ hiện trạng nhà thờ tại TP.HCM và các tỉnh khác không?

Có. 3DSCAN có trụ sở tại TP.HCM; nhà thờ Betania Bãi Dâu ở Vũng Tàu là một dự án đã thực hiện, ngoài ra công ty từng quét laser 3D Nhà thờ Lớn Hà Nội.
