Dự án GTEL: Khảo sát 3D – Lập mô hình BIM – Bản đồ 3D online

3DSCAN đồng hành cùng GTEL triển khai dự án số hóa hiện trạng công trình bằng công nghệ quét 3D hiện đại, kết hợp Leica RTC360, Insta360 One X5 và UAV RTK. Mục tiêu là xây dựng mô hình BIM chi tiết, bản đồ 3D online minh bạch, phục vụ thiết kế cải tạo, vận hành và quản lý tài sản hiệu quả.

Liên hệ 3DSCAN để được tư vấn giải pháp 3D

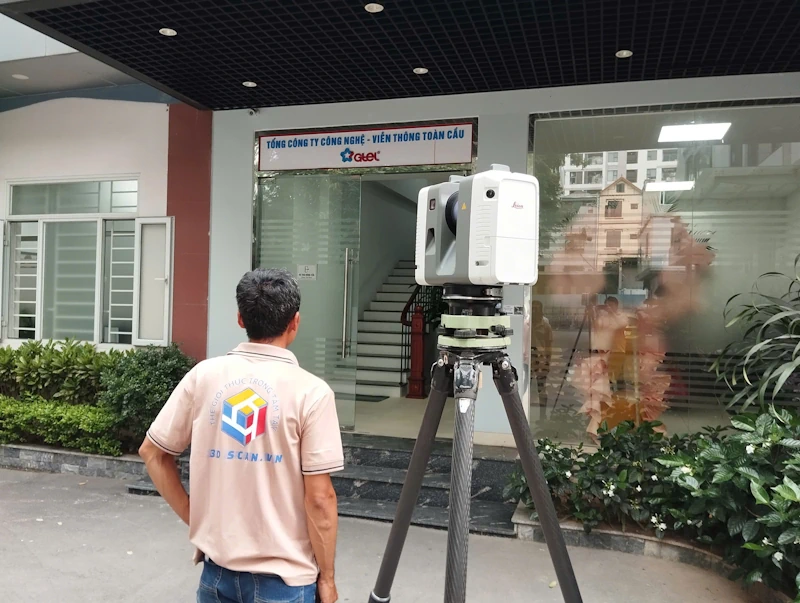

Vị trí Laser Scan trước cổng vào văn phòng Tổng Công ty Công nghệ viễn thông Toàn cầu GTEL

1) Bối cảnh & mục tiêu

• Tạo cơ sở dữ liệu 3D “as-built” chính xác phục vụ cải tạo và mở rộng hạ tầng.
• Kiểm kê không gian, tài sản và chuẩn hóa hồ sơ vận hành.
• Xuất bản bản đồ 3D online có phân quyền cho các bộ phận quản lý.

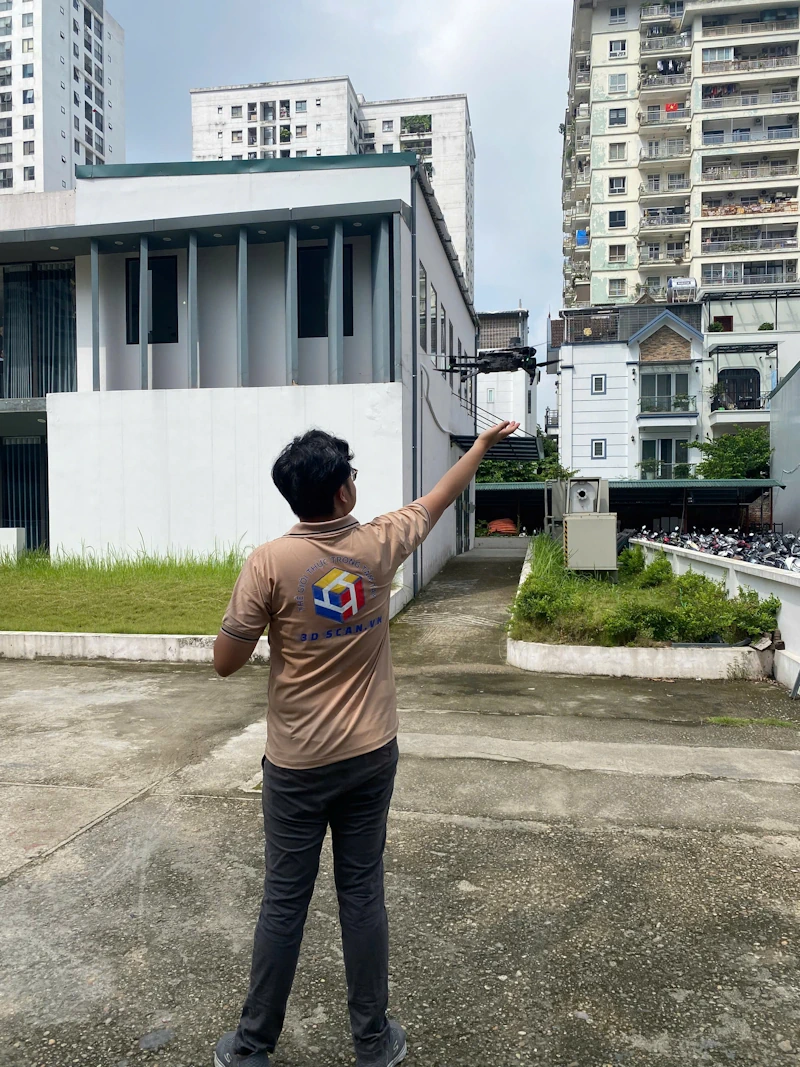

Sử dụng thiết bị bay không người lái Khảo sát 3D

2) Phạm vi công việc

• Quét 3D nội – ngoại thất bằng Leica RTC360 với độ chính xác đến mm.
• Ghi nhận không gian bằng Insta360 One X5 để tạo tour ảnh 360° walkthrough.
• Bay UAV RTK khảo sát mái và khuôn viên, lập ortho mosaic và DSM.
• Xử lý, ghép – bình sai dữ liệu và dựng mô hình BIM (LOD 200–300).
• Xuất bản bản đồ 3D online, gắn dữ liệu đa phương tiện và phân quyền truy cập.

3) Công nghệ & thiết bị

Leica RTC360

• Tốc độ quét trên 2 triệu điểm/giây.
• Độ chính xác đo đạt mức mm.
• HDR camera tích hợp cho point cloud màu chân thực.

Insta360 One X5

• Ảnh toàn cảnh 360° chất lượng cao.
• Tái tạo trải nghiệm walkthrough trong môi trường online.

UAV RTK

• Bay quét mái và khuôn viên, tích hợp DSM/DTM.
• Xác định chính xác cao độ và vị trí thiết bị rooftop.

Phần mềm xử lý

• Cyclone Register, CloudCompare cho xử lý point cloud.
• Revit/IFC để dựng mô hình BIM.
• Triển khai bản đồ 3D online bằng viewer WebGL có filter, đo đạc, hotspot ảnh 360°.

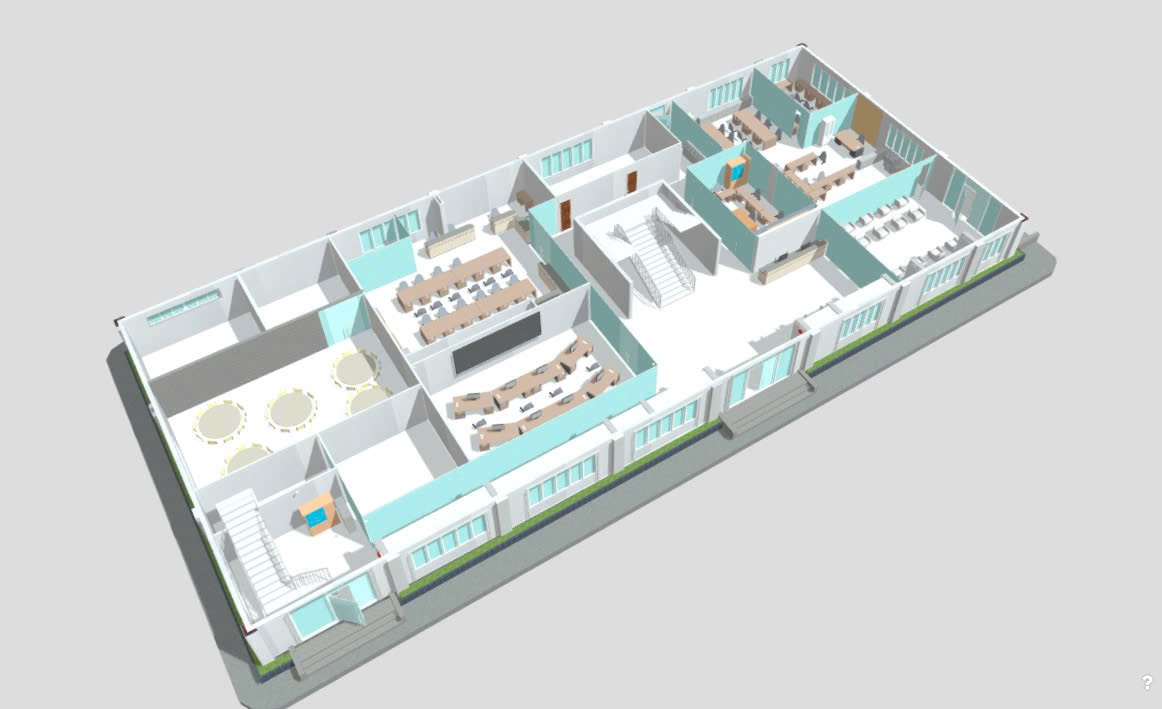

Mặt cắt 1 tầng từ mô hình 3D trực tuyến

5) Kiểm soát độ chính xác

• Sai số ghép trạm giữ ở mức mm, kiểm tra đóng vòng liên tục.
• So sánh thực tế với point cloud để kiểm tra độ lệch mô hình.
• Căn chỉnh hệ tọa độ UAV – RTC360 thống nhất tuyệt đối.

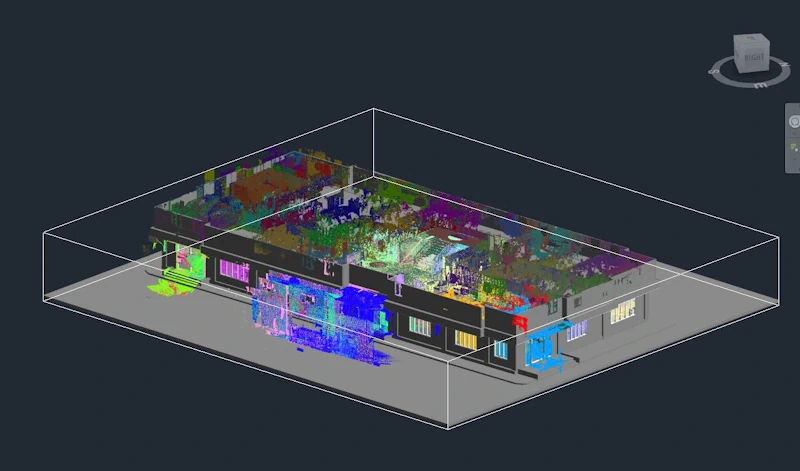

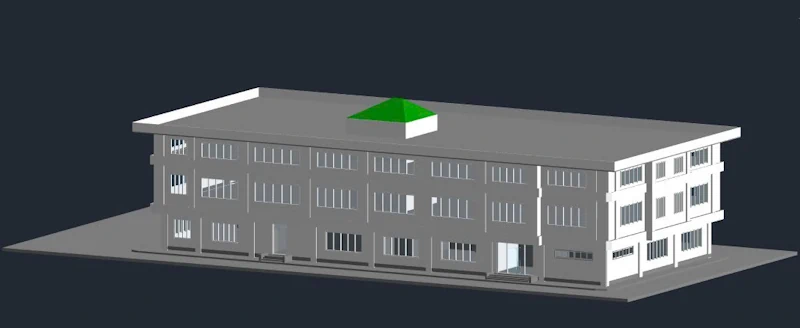

Mô hình BIM từ dữ liệu Point Cloud

6) Sản phẩm bàn giao

7) Lợi ích cho GTEL

• Dữ liệu as-built chính xác, dùng chung cho nhiều phòng ban.
• Rút ngắn thời gian thiết kế & ra quyết định.
• Giảm rủi ro thi công, tránh xung đột thiết kế.
• Nâng cao hiệu quả vận hành & bảo trì.

9) Case highlights

• Văn phòng mở: RTC360 quét chi tiết vách, trần, lối đi.
• Khu rooftop: UAV ghi nhận cao độ mái, vị trí thiết bị.
• Sảnh & khu đón tiếp: ảnh 360° tích hợp vào bản đồ 3D.

10) Lộ trình triển khai

1. Pha 1: Thí điểm một khối nhà, chuẩn hóa dữ liệu và quy trình.
2. Pha 2: Mở rộng ra nhiều khối, tối ưu thời gian xử lý.
3. Pha 3: Kết nối bản đồ 3D online với hệ thống quản lý tài sản (CMMS/Digital Twin).
