Quét Laser 3D kiểm định tháp Anten cao 120m – Giải pháp an toàn, chính xác cho kết cấu không thể tiếp cận

3DScan.vn thực hiện dự án quét Laser 3D kiểm định tháp Anten cao 120 m bằng thiết bị Z+F Imager 5016 nhằm phục vụ công tác kiểm tra biến dạng, nghiêng, võng và độ lệch trục kết cấu thép. Trong điều kiện công trình cao và không thể tiếp cận trực tiếp, công nghệ Laser Scan 3D cho phép thu thập dữ liệu từ mặt đất với độ chính xác < 5 mm, kết hợp với máy toàn đạc điện tử Leica TCR802 để thiết lập hệ thống mốc GCP kiểm định, đảm bảo sai số tọa độ tuyệt đối trong toàn bộ mô hình.

Liên hệ kiểm định công trình cao bằng Laser 3D

1. Mục tiêu và phạm vi thực hiện

Dự án được triển khai với mục tiêu đánh giá hiện trạng kỹ thuật và kiểm định biến dạng hình học của tháp Anten cao 120 m, được lắp đặt tại khu vực có địa hình hẹp, khó tiếp cận và nguy hiểm khi leo trèo. Bằng công nghệ quét Laser 3D tầm xa, 3DScan.vn đã thu thập dữ liệu toàn bộ thân tháp, cáp neo, bệ móng và các chi tiết liên kết mà không cần tiếp xúc trực tiếp, đảm bảo an toàn tuyệt đối cho nhân sự và độ chính xác cao trong kết quả kiểm định.

• Địa điểm: Khu vực miền núi, địa hình hẹp, công trình tháp Anten cao 120 m.
• Mục đích: Đo kiểm hiện trạng, kiểm tra độ nghiêng, biến dạng, võng thân tháp và kết cấu liên kết.
• Thiết bị sử dụng: Z+F Imager 5016 (Laser Scan tầm xa), Leica TCR802 (toàn đạc điện tử thiết lập GCP).
• Độ chính xác tổng thể: < 5 mm.
• Kết quả bàn giao: Mô hình 3D, bản đồ nghiêng – võng, báo cáo kiểm định kỹ thuật và dữ liệu point cloud.

2. Quy trình kỹ thuật triển khai

3DScan.vn áp dụng quy trình đo – quét – hiệu chỉnh – phân tích chuyên biệt cho công trình cao tầng và kết cấu không thể tiếp cận, kết hợp lưới GCP được đo bằng toàn đạc để định vị và kiểm soát sai số tuyệt đối của dữ liệu quét.

a) Thiết lập hệ thống mốc GCP và lưới kiểm định

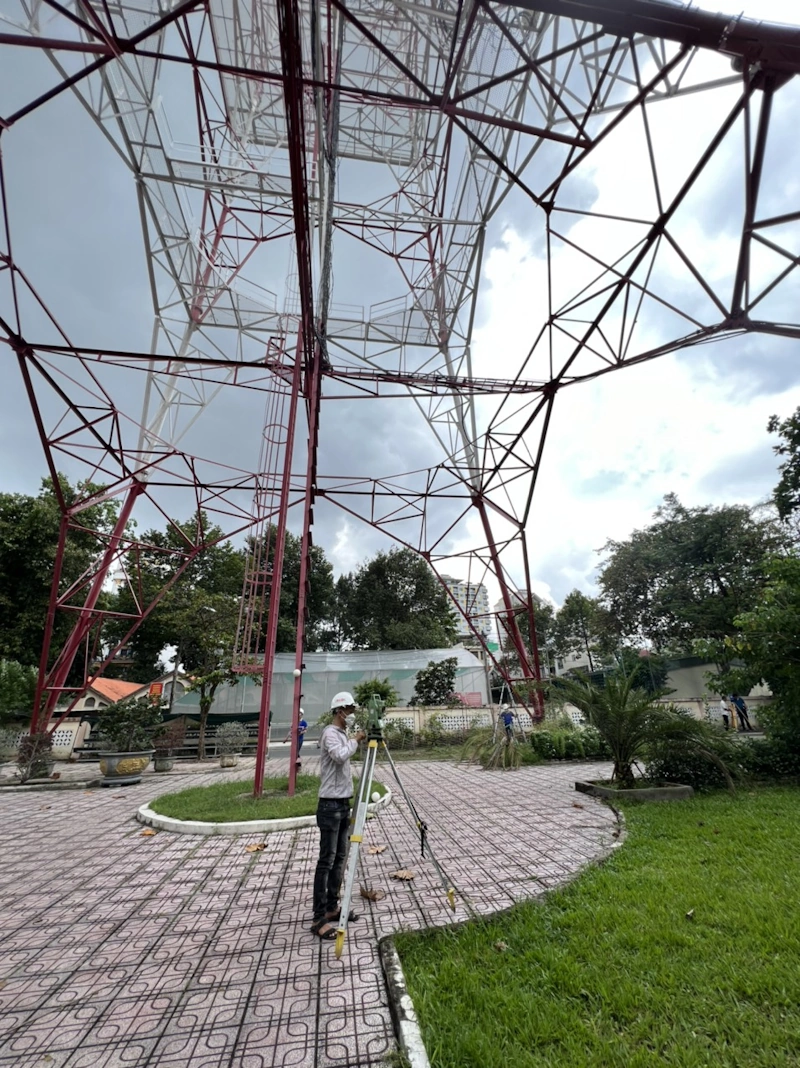

• Thiết lập 12 mốc GCP quanh chân tháp, đo bằng máy toàn đạc Leica TCR802, bình sai sai số tọa độ < 3 mm.
• Lưới GCP được gắn phản quang để làm chuẩn liên kết với dữ liệu Laser Scan.
• Hệ tọa độ được quy chiếu VN-2000, đảm bảo thống nhất giữa các đợt kiểm định định kỳ.

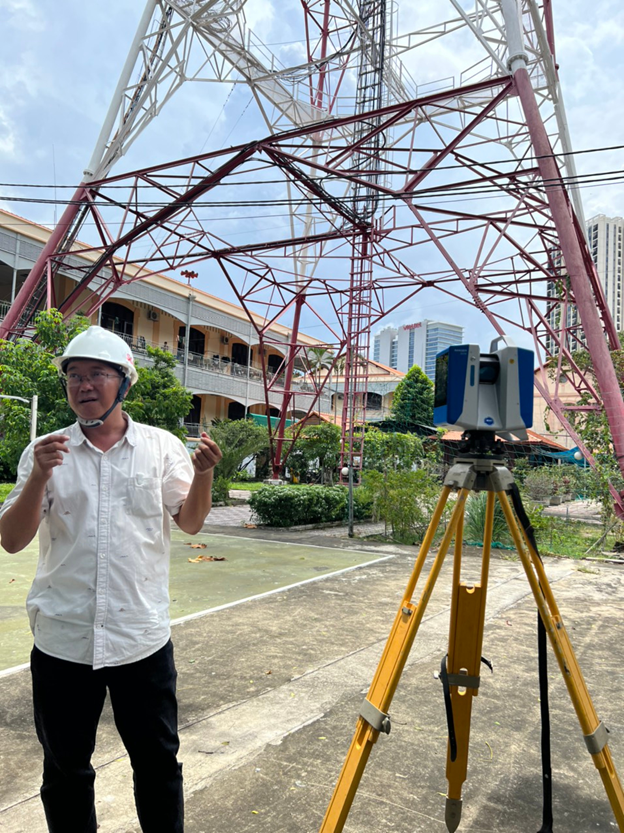

b) Quét Laser 3D bằng Z+F Imager 5016

• Thực hiện hơn 350 trạm quét bao phủ toàn bộ thân tháp và khu vực xung quanh, quét ở bán kính 150–200 m.
• Thiết bị Z+F Imager 5016 cho phép ghi nhận đến 1 triệu điểm/giây với sai số điểm ±2 mm ở khoảng cách 100 m.
• Dữ liệu được ghép bằng phương pháp Cloud-to-Target để đảm bảo độ chính xác < 5 mm trong toàn bộ mô hình.

c) Xử lý và phân tích biến dạng kết cấu

• Trích xuất đường trục thân tháp và mô hình nghiêng tổng thể.
• Tính toán độ nghiêng, độ võng và biến dạng xoắn dựa trên vector lệch tâm theo chiều cao.

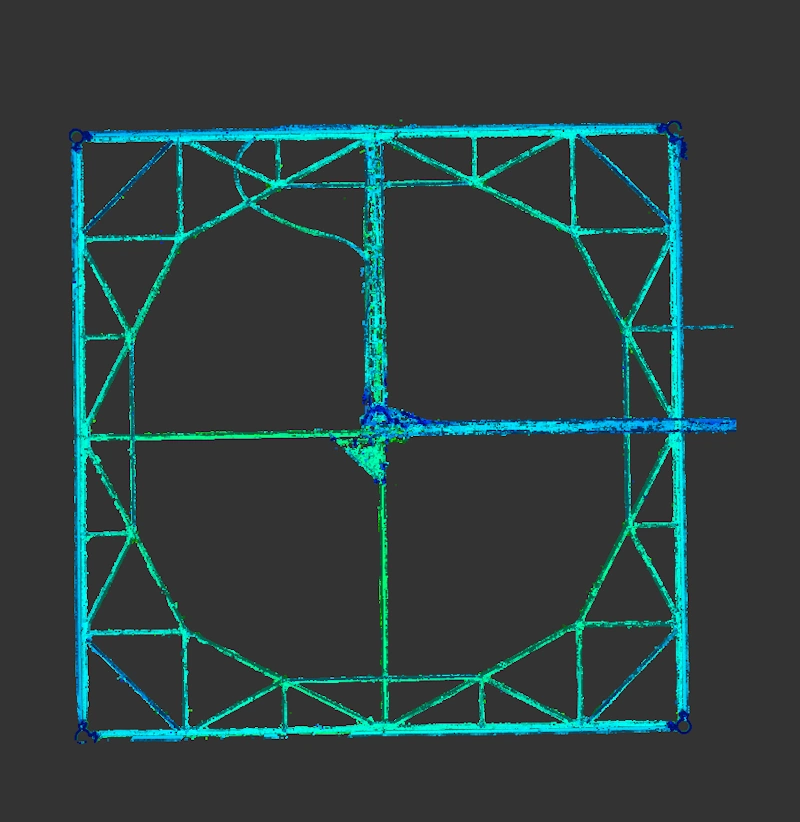

• Xây dựng mô hình phân tích 3D và biểu đồ biến dạng theo tầng cao, phục vụ báo cáo kỹ thuật kiểm định.
• Đánh giá độ sai lệch so với tiêu chuẩn kết cấu thép TCVN 2737:1995 và Eurocode EN 1993-3-1.

3. Kết quả và ứng dụng

Kết quả quét Laser cho phép tái dựng mô hình 3D đầy đủ của tháp Anten với độ chính xác hình học cao, hỗ trợ đơn vị kiểm định và chủ đầu tư trong việc đánh giá độ an toàn kết cấu, phát hiện biến dạng sớm và lập kế hoạch bảo trì.

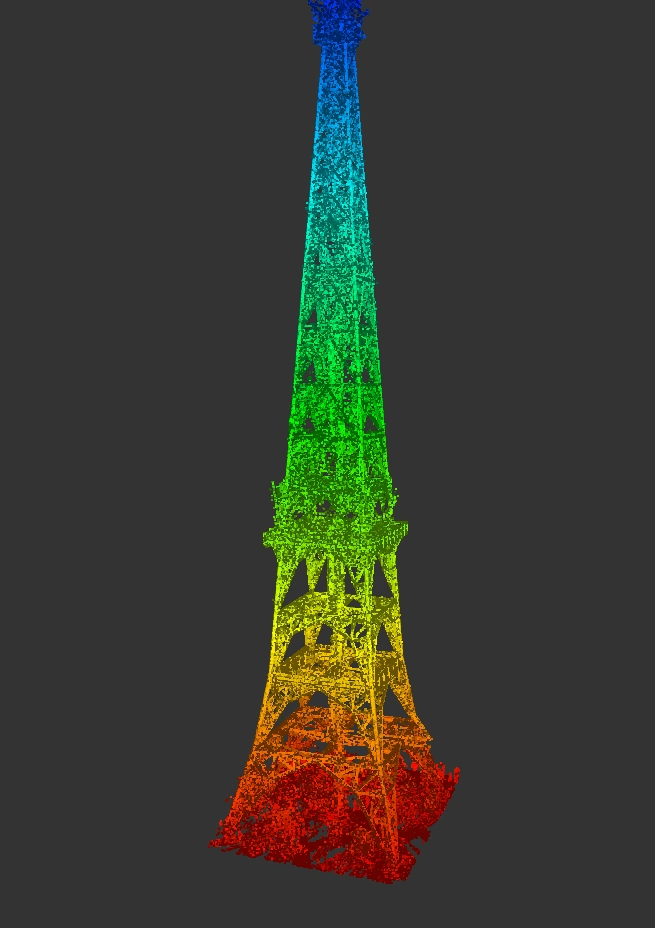

• Mô hình 3D kỹ thuật: thể hiện toàn bộ thân tháp, dây neo, bệ móng và khu vực xung quanh.
• Bản đồ nghiêng – võng: biểu diễn theo màu cao độ, hiển thị chênh lệch trục dọc theo chiều cao tháp.
• Báo cáo kiểm định kỹ thuật: thể hiện thông số nghiêng, biến dạng, độ võng, độ xoắn và vị trí bất thường.
• Ứng dụng: kiểm định kết cấu định kỳ, theo dõi biến dạng lâu dài, lập kế hoạch sửa chữa và gia cường an toàn tháp cao.

Kết luận

Dự án Laser Scan 3D kiểm định tháp Anten 120 m là ví dụ điển hình về việc ứng dụng công nghệ đo không tiếp xúc trong kiểm định công trình đặc thù, nguy hiểm và khó tiếp cận. Với thiết bị Z+F Imager 5016 độ chính xác < 5 mm và mạng lưới GCP thiết lập bằng Leica TCR802, 3DScan.vn mang đến bộ dữ liệu không gian đầy đủ, phục vụ phân tích biến dạng, nghiêng và kiểm tra ổn định công trình theo thời gian – một giải pháp an toàn, chính xác và hiệu quả cho các công trình cao tầng, tháp truyền hình và cột viễn thông.
