Quét Laser 3D hiện trạng Nhà máy CJFOOD – Nhà Bè phục vụ kiểm định và đo độ võng sàn

3DScan.vn triển khai dự án quét Laser 3D hiện trạng Nhà máy CJFOOD – Khu công nghiệp Hiệp Phước, Nhà Bè nhằm phục vụ công tác kiểm định kết cấu và xác định độ võng sàn nhà xưởng. Dự án được thực hiện bằng thiết bị Leica P50 với yêu cầu độ chính xác cao dưới 5 mm, kết hợp đo toàn bộ vòng lưới GCP bằng máy toàn đạc điện tử Leica TS02 Power để bảo đảm độ chính xác tuyệt đối cho phép chiếu. Tổng diện tích khảo sát đạt 20.000 m², bao phủ toàn bộ sàn, cột, dầm và hệ kết cấu chịu lực của nhà máy.

Liên hệ kiểm định Laser Scan công trình công nghiệp

1. Mục tiêu và phạm vi thực hiện

Mục tiêu của dự án là đo kiểm hiện trạng và xác định độ võng sàn bê tông trong khu vực sản xuất của Nhà máy CJFOOD. Việc sử dụng công nghệ Laser Scan 3D độ chính xác cao giúp kiểm tra biến dạng, chênh cao, độ võng và độ phẳng sàn phục vụ công tác đánh giá kết cấu, kiểm định an toàn và thiết kế gia cường.

• Địa điểm: Nhà máy CJFOOD, KCN Hiệp Phước, Huyện Nhà Bè, TP. Hồ Chí Minh.
• Phạm vi quét: Toàn bộ sàn nhà xưởng, hệ cột – dầm – trần với diện tích 20.000 m².
• Thiết bị sử dụng: Leica P50 (phạm vi đo 270 m, sai số điểm ±2 mm).
• Độ chính xác yêu cầu: < 5 mm toàn khu vực.
• Hệ thống lưới GCP: đo bằng máy toàn đạc điện tử Leica TS02 Power, sai số điểm < 3 mm.
• Mục đích: Kiểm định biến dạng sàn, đo độ võng và tạo bản đồ chênh cao sàn phục vụ kỹ sư kết cấu.

2. Quy trình kỹ thuật triển khai

Dự án được triển khai theo quy trình quét – đo – xử lý – phân tích chuyên biệt cho công trình công nghiệp, đảm bảo dữ liệu đo chính xác tuyệt đối và phù hợp cho kiểm định kỹ thuật kết cấu.

a) Thiết lập lưới tọa độ kiểm định (GCP Network)

• Bố trí 48 mốc GCP quanh nhà xưởng, chia theo từng khối sàn và trục kết cấu.
• Đo toàn vòng lưới bằng Leica TS02 Power với chu kỳ đo khép kín để kiểm soát sai số góc và cạnh.
• Kết quả tính bình sai sai số vị trí trung bình đạt ±2.7 mm, đảm bảo yêu cầu liên kết với dữ liệu Laser.

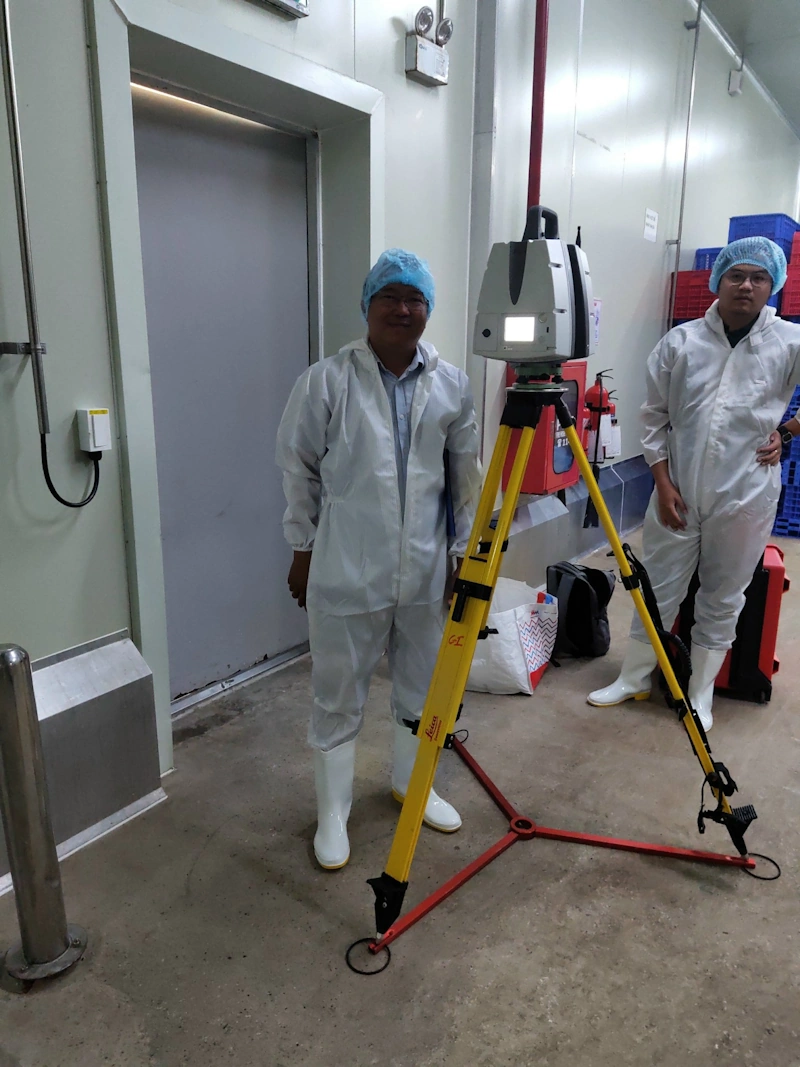

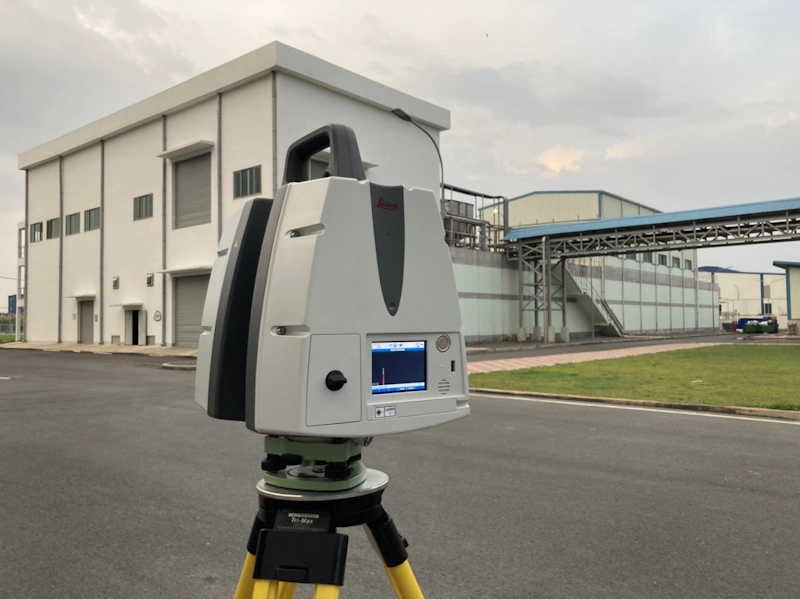

b) Quét Laser hiện trạng bằng Leica P50

• Thực hiện hơn 600 trạm quét bao phủ toàn bộ nhà xưởng, hành lang kỹ thuật và khu nền sàn chính.
• Ghép trạm bằng phương pháp Target-to-Target và Cloud-to-Cloud Registration trong phần mềm Leica Cyclone REGISTER 360.
• Độ lệch trung bình giữa các trạm < 3.5 mm, đạt chuẩn kiểm định.

c) Xử lý dữ liệu và phân tích độ võng sàn

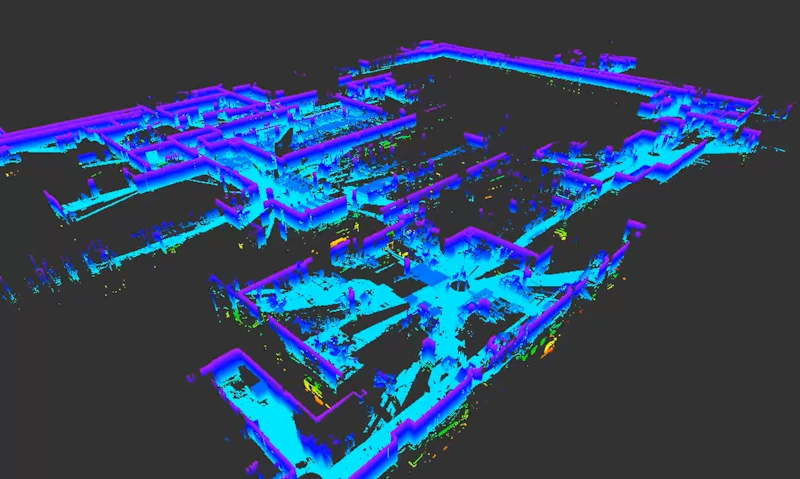

• Dữ liệu point cloud được chuẩn hóa hệ tọa độ VN-2000 và hiệu chỉnh cao độ chuẩn quốc gia.
• Trích xuất mặt phẳng sàn theo từng khu vực, tính toán bản đồ độ võng (Deflection Map) và mô hình cao độ sàn (Z-Map).
• Xác định vị trí sàn võng lớn nhất 8 mm, khu vực ổn định < 3 mm – phù hợp giới hạn cho phép kết cấu công nghiệp.
• Báo cáo thể hiện bản đồ màu độ cao, biểu đồ độ phẳng và mặt cắt kỹ thuật phục vụ kiểm định.

3. Kết quả và ứng dụng

Dữ liệu sau xử lý cho phép đánh giá chính xác tình trạng sàn và hệ kết cấu của Nhà máy CJFOOD, giúp đơn vị kiểm định và tư vấn thiết kế đưa ra phương án gia cường, cải tạo hoặc điều chỉnh tải trọng phù hợp.

• Bản đồ độ võng sàn: thể hiện sai lệch cao độ từng vùng theo gam màu, phục vụ kiểm định kỹ thuật.
• Báo cáo kiểm định 3D: hiển thị mô hình sàn, biểu đồ cao độ và các điểm kiểm tra giới hạn độ võng.
• Dữ liệu point cloud Leica: xuất định dạng E57/RCP, có thể mở trong AutoCAD, Revit, Navisworks.
• Ứng dụng: phục vụ thiết kế nâng cấp, bố trí máy móc tải trọng lớn và theo dõi biến dạng theo thời gian.

Kết luận

Dự án Laser Scan hiện trạng Nhà máy CJFOOD – Nhà Bè là minh chứng cho khả năng ứng dụng công nghệ quét 3D độ chính xác cao trong kiểm định công trình công nghiệp. Với độ chính xác dưới 5 mm và mạng lưới GCP đo bằng Leica TS02 Power, dữ liệu quét mang lại độ tin cậy tuyệt đối cho việc đánh giá võng sàn, độ phẳng và an toàn kết cấu. 3DScan.vn tiếp tục đồng hành cùng các nhà máy, khu công nghiệp trong việc số hóa – kiểm định – tối ưu vận hành công trình.
