Laser Scan 3D cho BWTS: giải pháp khảo sát, thiết kế & lắp đặt nhanh – chính xác – đầy đủ
Laser Scan 3D là nền tảng dữ liệu đáng tin cậy cho các dự án BWTS (Ballast Water Treatment System) trên tàu container. Bằng cách số hóa không gian thành đám mây điểm (point cloud) mật độ cao, kỹ sư có thể thiết kế tuyến ống, bố trí thiết bị, kiểm tra va chạm (clash) và chế tạo “fit-first-time”, giảm tối đa thời gian drydock và rủi ro thi công.
1) Vì sao Laser Scan 3D là tiêu chuẩn cho BWTS?
- Tốc độ & an toàn: Quét nhanh khu vực chật hẹp (két dằn, phòng máy) theo ca, hạn chế tiếp cận nguy hiểm.
- Dữ liệu đầy đủ: Ghi nhận toàn bộ bề mặt nhìn thấy; có thể tái đo kích thước trực tiếp trên point cloud, không cần quay lại tàu.
- Thiết kế đúng ngay lần đầu: Định tuyến ống, bố trí skid/UV, bơm – van – tủ điện; clash detection với kết cấu, cáp, HVAC hiện hữu.
- Tối ưu chi phí vòng đời: Giảm rework, rút ngắn thời gian neo/drydock, chuẩn hóa hồ sơ nghiệm thu với Class/Owner.
2) Quy trình kỹ thuật Laser Scan 3D cho BWTS
2.1 Khảo sát & lập kế hoạch
Xác định phạm vi BWTS: két dằn, tuyến intake/discharge, phòng máy, vị trí đặt skid/UV, đường điện – điều khiển. Lập phương án an toàn, Permit to Work và PCCC, phối hợp lịch neo/xếp dỡ.

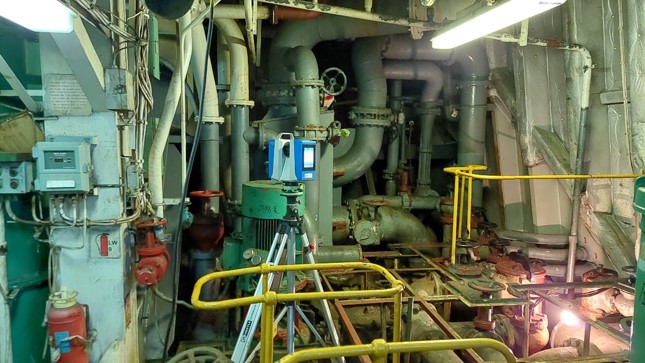

2.2 Thu thập dữ liệu Laser Scan 3D
Kết hợp TLS (cố định) + SLAM (di động) cho khoang kín – lối hẹp; mỗi trạm 1–3 phút. Ảnh HDR hỗ trợ nhận diện nhãn ống, hướng dòng, ký hiệu van. Ghi mốc liên kết để quy chiếu toàn tàu.

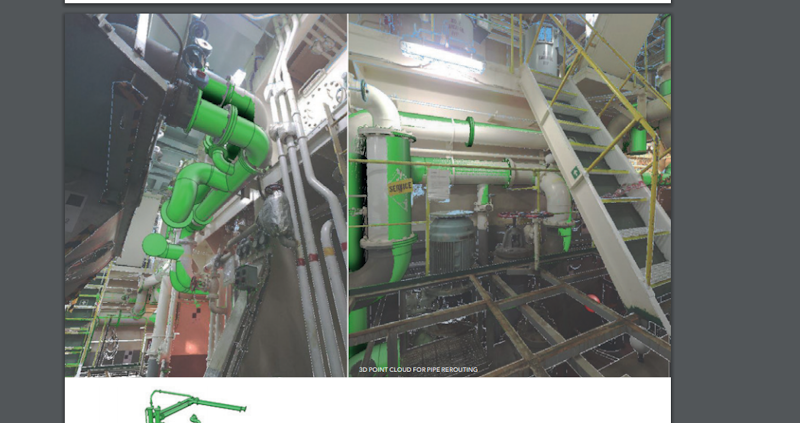

2.3 Đăng ký & xử lý point cloud
Hợp nhất (register) tất cả trạm về một hệ tọa độ; lọc nhiễu, cắt vùng không cần, thiết lập hệ trục tàu. Báo cáo sai số đăng ký để kiểm soát chất lượng.
2.4 Thiết kế 3D, clash & chế tạo lắp đặt
Nhập point cloud vào CAD/BIM/Naval CAD để bố trí BWTS, route ống – support – penetration. Chạy clash, xuất isometric spool, BOM/MTO, cutting list và bản vẽ lắp đặt. Bàn giao as-built sau thi công.
Triển khai Laser Scan 3D cho BWTS trong 3–5 ngày
Hotline 0938 309 808 · Email lienhe@3dscan.vn · Liên hệ 3DSCAN
3) Bảng so sánh: Laser Scan 3D vs đo thủ công cho BWTS
| Tiêu chí | Laser Scan 3D (BWTS) | Đo thủ công |
|---|---|---|
| Tốc độ & dừng tàu | Nhanh – đo theo ca; “fit-first-time” giảm drydock. | Chậm – dễ phát sinh đo bổ sung, kéo dài dừng tàu. |
| Độ đầy đủ & tái đo | Toàn diện – có thể tái đo trên point cloud. | Giới hạn – phụ thuộc điểm đo đã ghi chép. |
| Thiết kế & clash | Định tuyến chính xác, kiểm tra va chạm trước chế tạo. | Khó mô phỏng thực tế; phát sinh sửa đổi tại xưởng/tàu. |
| An toàn & hồ sơ nghiệm thu | Giảm rủi ro; hồ sơ số phục vụ Class/Owner. | Rời rạc; rủi ro an toàn cao trong không gian hạn chế. |
| Chi phí vòng đời | Tối ưu do giảm rework & thời gian dừng tàu. | Dễ phát sinh khi thực tế lệch bản vẽ. |
4) Sản phẩm bàn giao từ 3DSCAN
- Point cloud đã đăng ký (E57/PTS/LAZ) & báo cáo sai số.
- Model 3D tham chiếu (IFC/RVT/DWG) bố trí BWTS, route ống – support – penetration list.
- Bản vẽ chế tạo & lắp đặt (isometric spool, BOM/MTO, cutting list) và hồ sơ as-built sau thi công.
Laser Scan 3D cho BWTS – Liên hệ ngay
Hotline 0938 309 808 · Email lienhe@3dscan.vn · Form liên hệ 3DSCAN
FQA – Câu hỏi thường gặp
Laser Scan 3D có làm gián đoạn khai thác tàu không?
Tối thiểu. Nhóm triển khai làm việc theo ca, quét từng khu vực khi tàu neo/xếp dỡ; mọi thao tác trong không gian hạn chế đều tuân thủ an toàn.
Dữ liệu có đủ để chế tạo ống “fit-first-time” cho BWTS?
Có. Point cloud mật độ cao + quy trình clash giúp tăng tỷ lệ đúng ngay lần đầu, giảm drydock và chi phí phát sinh.
3DSCAN bàn giao những gì?
Point cloud đã đăng ký, model tham chiếu – bố trí BWTS, bản vẽ chế tạo & lắp đặt (isometric spool, BOM/MTO) và bộ as-built phục vụ nghiệm thu với Class/Owner.
