Trong bối cảnh chuyển đổi số mạnh mẽ của ngành xây dựng, công nghệ mô hình 3D bằng UAV đang trở thành công cụ hỗ trợ đắc lực cho doanh nghiệp. Với khả năng quét dữ liệu nhanh, tái tạo địa hình và công trình chính xác đến từng chi tiết, UAV giúp tối ưu hóa quy trình khảo sát, giảm chi phí nhân lực và rút ngắn tiến độ thi công. Đây chính là giải pháp hiện đại mang lại lợi thế cạnh tranh vượt trội cho các đơn vị trong lĩnh vực xây dựng và hạ tầng. Hãy cùng 3DScan tìm hiểu trong bài viết dưới đây.

Vì sao doanh nghiệp xây dựng chuyển hướng sang mô hình 3D bằng UAV

Các phương pháp đo đạc truyền thống như toàn đạc hay GPS RTK ngày càng bộc lộ hạn chế: thời gian thi công lâu, chi phí nhân lực cao và dữ liệu thiếu trực quan. Trong khi đó, yêu cầu về độ chính xác và tiến độ trong các dự án xây dựng ngày càng khắt khe, khiến doanh nghiệp phải tìm kiếm giải pháp hiệu quả hơn.

Công nghệ mô hình 3D bằng UAV mang đến bước đột phá khi có thể quét toàn bộ khu vực trong thời gian ngắn, thu thập dữ liệu chi tiết và dựng lại mô hình không gian 3D có độ chính xác cao. Dữ liệu này dễ dàng tích hợp vào BIM hoặc GIS, giúp kiểm soát khối lượng, tiến độ và sai lệch thi công một cách trực quan.

Nhờ tiết kiệm thời gian khảo sát đến 70%, giảm nhân lực và tăng tính tự động hóa, UAV đang trở thành công cụ chiến lược trong chuyển đổi số của các doanh nghiệp xây dựng, giúp nâng cao năng suất và năng lực quản lý dự án trong kỷ nguyên công nghệ.

Nguyên lý tạo mô hình 3D từ ảnh chụp UAV

Công nghệ mô hình 3D bằng UAV hoạt động dựa trên nguyên lý photogrammetry – tái tạo không gian ba chiều từ các bức ảnh chụp chồng lắp. UAV bay theo quỹ đạo định sẵn, ghi lại hàng trăm ảnh từ nhiều góc độ, sau đó phần mềm chuyên dụng sẽ ghép và xử lý thành mô hình 3D có độ chính xác cao.

Quy trình thực hiện gồm:

• Lập kế hoạch bay: xác định khu vực, độ cao và vùng phủ ảnh.
• Thu thập ảnh: UAV tự động chụp liên tục với độ chồng lắp 70–80%.
• Xử lý dữ liệu: phần mềm như Pix4D hay Agisoft Metashape căn chỉnh, tạo đám mây điểm và mô hình 3D.
• Hiệu chỉnh GCPs: dùng điểm tọa độ mặt đất để tăng độ chính xác mô hình.

Các yếu tố ảnh hưởng chất lượng:

• Độ cao bay và độ phân giải camera
• Tỷ lệ chồng lắp ảnh
• Điều kiện ánh sáng và thời tiết khi bay

Nhờ quy trình này, UAV có thể nhanh chóng tái tạo mô hình 3D thực tế, phục vụ đo đạc, tính toán khối lượng và quản lý công trình hiệu quả. Xem thêm: Scan to BIM là gì? Lợi ích vượt trội trong khảo sát và mô hình hóa công trình .

Các cấp độ mô hình 3D bằng UAV

Tùy theo mục đích sử dụng và yêu cầu độ chính xác của dự án, mô hình 3D bằng UAV có thể được tạo ra ở nhiều cấp độ chi tiết khác nhau. Mỗi cấp độ phục vụ một mục tiêu riêng – từ khảo sát tổng quan đến phân tích kỹ thuật chuyên sâu.

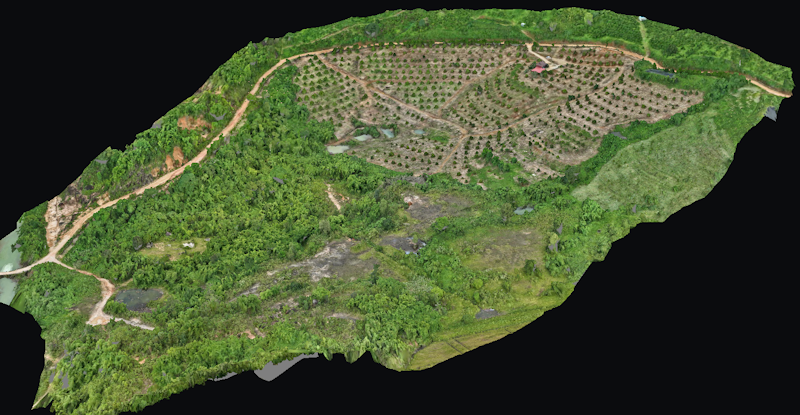

Mô hình 3D cấp khái quát (Level 1 – Overview Model)

Đây là dạng mô hình có độ chi tiết thấp, chủ yếu dùng để nắm bắt tổng thể địa hình hoặc công trình.

Đặc điểm:

• Độ phân giải vừa phải, tập trung thể hiện hình dạng và địa mạo chung.
• Thích hợp cho khảo sát sơ bộ, quy hoạch tổng thể, hoặc theo dõi tiến độ dự án ở giai đoạn đầu.

Ứng dụng: đánh giá phạm vi thi công, xác định vị trí hạ tầng, hoặc báo cáo tiến độ tổng quan cho chủ đầu tư.

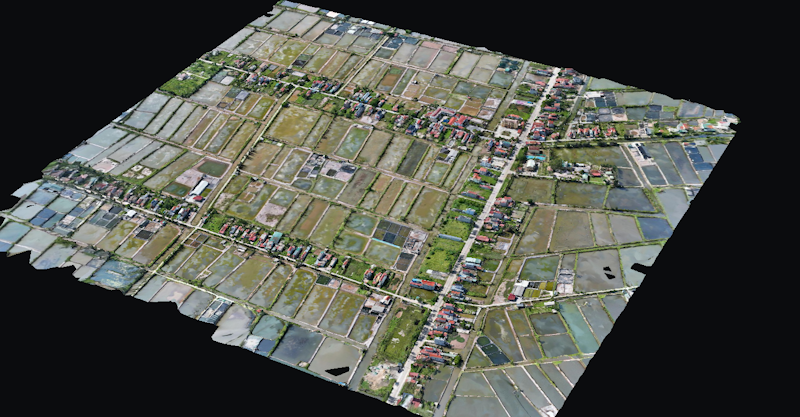

Mô hình 3D cấp chi tiết trung bình (Level 2 – Standard Model)

Mức độ phổ biến nhất trong khảo sát và xây dựng, cân bằng giữa độ chính xác và dung lượng dữ liệu.

Đặc điểm:

• Độ phân giải cao hơn, có thể đo đạc khoảng cách, diện tích và thể tích chính xác.
• Tái hiện rõ địa hình, đường sá, công trình và vật thể lớn.

Ứng dụng: đo khối lượng đào đắp, kiểm tra sai lệch thi công, lập bản đồ địa hình kỹ thuật.

Mô hình 3D cấp kỹ thuật cao (Level 3 – High-Precision Model)

Dành cho các dự án yêu cầu độ chính xác cao và dữ liệu chi tiết từng centimet.

Đặc điểm:

• Sử dụng UAV bay thấp, camera độ phân giải lớn và hiệu chỉnh bằng nhiều điểm GCPs.
• Mô hình thể hiện được cả chi tiết nhỏ như cấu trúc mái, hệ thống ống, tường hoặc rãnh.

Ứng dụng: tích hợp với mô hình BIM, phục vụ thiết kế kỹ thuật, kiểm định hiện trạng công trình, và phân tích biến dạng theo thời gian.

Mô hình 3D cấp thực tế ảo (Level 4 – Visualization Model)

Đây là cấp độ cao nhất, tập trung vào hiển thị trực quan và tương tác thực tế ảo (VR/AR).

Đặc điểm:

• Kết hợp dữ liệu ảnh UAV với công nghệ mô phỏng 3D nâng cao.
• Cho phép người dùng quan sát, đo đạc hoặc “di chuyển” trong không gian mô hình.

Ứng dụng: trình bày dự án, báo cáo tiến độ trực quan, marketing hoặc đào tạo kỹ thuật.

Việc lựa chọn cấp độ mô hình 3D bằng UAV phù hợp giúp doanh nghiệp tối ưu thời gian xử lý, chi phí vận hành và đạt được hiệu quả cao nhất trong quản lý, giám sát và ra quyết định cho từng giai đoạn của dự án xây dựng.

Quy trình dựng mô hình 3D bằng UAV tại 3DScan.vn

Tại 3DScan, toàn bộ quy trình dựng mô hình 3D bằng UAV được thực hiện khép kín – từ khảo sát, bay chụp, xử lý dữ liệu đến bàn giao sản phẩm. Quy trình này đảm bảo độ chính xác cao, sai số nhỏ hơn 3 cm và thời gian hoàn thành nhanh chóng, đáp ứng các yêu cầu khắt khe trong lĩnh vực xây dựng, quy hoạch và hạ tầng.

Bước 1 – Tiếp nhận & tư vấn

• Tiếp nhận thông tin dự án, xác định mục tiêu khảo sát, phạm vi khu vực và tiêu chuẩn kỹ thuật đầu ra.
• Tư vấn loại UAV, phần mềm xử lý và cấp độ mô hình phù hợp (2D/3D/Orthophoto/DEM).

Bước 2 – Lập kế hoạch bay

• Thiết lập lộ trình bay UAV RTK, xác định độ cao, tỷ lệ chồng phủ ảnh (70–80%).
• Bố trí điểm GCP, BASE hoặc kết nối trạm CORS để đảm bảo tọa độ chuẩn xác toàn khu vực.
• Kiểm tra điều kiện thời tiết, không gian bay và an toàn khu vực khảo sát.

Bước 3 – Thu thập dữ liệu thực địa

• Sử dụng UAV RTK độ phân giải cao để chụp ảnh toàn bộ khu vực theo kế hoạch.
• Đảm bảo ảnh chụp có độ phủ đồng đều, rõ nét và đầy đủ điểm kiểm soát.
• Ghi nhận dữ liệu GPS/RTK đồng bộ giúp thuận tiện cho giai đoạn xử lý sau bay.

Bước 4 – Xử lý & dựng mô hình 3D

• Dữ liệu ảnh được xử lý bằng phần mềm chuyên dụng như Metashape, Pix4D hoặc ContextCapture.
• Tạo các sản phẩm:
  • Orthophoto (bản đồ ảnh trực giao)
  • DEM/DTM (mô hình địa hình số)
  • Point Cloud (đám mây điểm)
  • Mesh 3D (mô hình lưới 3D chi tiết)
• Kiểm định chất lượng mô hình qua GCP, đảm bảo sai số nhỏ hơn 3 cm.

Bước 5 – Bàn giao sản phẩm

• Cung cấp đầy đủ dữ liệu theo định dạng tiêu chuẩn quốc tế:
  • 2D: DWG, DXF, GeoTIFF
  • 3D: OBJ, FBX, E57
• Kèm báo cáo kỹ thuật chi tiết và viewer trực tuyến giúp khách hàng xem, đo đạc và chia sẻ mô hình dễ dàng.

Thời gian triển khai

Tùy thuộc vào vị trí, diện tích và mức độ chi tiết yêu cầu, dự án thường được hoàn thành trong 2–7 ngày, đảm bảo tiến độ nhanh và dữ liệu chất lượng cao.

Ứng dụng thực tế của mô hình 3D bằng UAV trong ngành xây dựng

Mô hình 3D được tạo từ ảnh chụp UAV không chỉ là bản sao trực quan của công trình mà còn là công cụ quản lý và kiểm soát dự án toàn diện. Nhờ độ chính xác cao và khả năng cập nhật nhanh, dữ liệu này được ứng dụng rộng rãi ở nhiều giai đoạn khác nhau của vòng đời công trình, cụ thể như:

• Khảo sát mặt bằng và địa hình trước thi công: xác định cao độ, ranh giới và hiện trạng khu đất một cách chi tiết, hỗ trợ thiết kế nền móng và quy hoạch hạ tầng chính xác.
• Theo dõi tiến độ, giám sát khối lượng đào đắp: dữ liệu 3D giúp đo đạc thể tích, so sánh khối lượng thi công thực tế với kế hoạch, tối ưu chi phí và tiến độ.
• Kiểm tra hiện trạng công trình, đối chiếu với bản thiết kế BIM: dễ dàng phát hiện sai lệch trong thi công, đảm bảo công trình đúng thiết kế và tiêu chuẩn kỹ thuật.
• Quản lý tài sản và hồ sơ kỹ thuật số: tạo cơ sở dữ liệu 3D hoàn chỉnh cho công trình đã hoàn thiện, phục vụ bảo trì, vận hành hoặc cải tạo trong tương lai.

Nhờ những ứng dụng này, mô hình 3D bằng UAV đang trở thành giải pháp không thể thiếu trong quản lý dự án xây dựng hiện đại, giúp doanh nghiệp giảm sai sót, tiết kiệm chi phí và nâng cao hiệu quả kiểm soát chất lượng. Xem thêm: Khảo sát công trình bằng laser scan hiện trạng giúp doanh nghiệp tăng hiệu quả quản lý dự án .

Hiệu quả mang lại cho doanh nghiệp khi ứng dụng mô hình 3D bằng UAV

Việc ứng dụng mô hình 3D bằng UAV đang chứng minh hiệu quả rõ rệt trong hoạt động khảo sát và quản lý dự án xây dựng. So với phương pháp đo truyền thống, UAV giúp doanh nghiệp tăng tốc, giảm chi phí và nâng cao độ chính xác toàn diện.

Các kết quả thực tế cho thấy:

• Rút ngắn 60–70% thời gian khảo sát: UAV có thể bao phủ hàng chục hecta chỉ trong vài giờ, thay vì mất nhiều ngày đo thủ công.
• Giảm khoảng 30% chi phí nhân lực: hệ thống bay tự động và xử lý phần mềm giảm đáng kể nhu cầu nhân công hiện trường.
• Sai số nhỏ hơn 2 cm: nhờ công nghệ RTK và điểm GCP, mô hình đạt độ chính xác đáp ứng yêu cầu kỹ thuật cao.

Ngoài ra, mô hình 3D còn mang lại lợi ích chiến lược cho doanh nghiệp:

• Dữ liệu số hóa đồng bộ, dễ dàng tích hợp vào BIM hoặc hệ thống quản lý dự án.
• Ra quyết định nhanh hơn nhờ hình ảnh trực quan và dữ liệu định lượng rõ ràng.
• Tăng năng suất đội ngũ kỹ sư, khi toàn bộ quy trình từ khảo sát đến báo cáo được tự động hóa và chuẩn hóa.

So sánh mô hình 3D UAV với phương pháp đo đạc truyền thống

Sự phát triển của công nghệ UAV đã tạo ra bước ngoặt lớn trong lĩnh vực khảo sát và đo đạc công trình. Thay vì sử dụng thiết bị thủ công như máy toàn đạc hay GPS cầm tay, UAV cho phép thu thập và xử lý dữ liệu nhanh chóng, trực quan và chính xác hơn nhiều lần.

Dưới đây là bảng so sánh chi tiết giúp bạn dễ dàng nhận thấy sự khác biệt giữa hai phương pháp:

Nhìn từ bảng trên, có thể thấy mô hình 3D bằng UAV vượt trội gần như ở mọi khía cạnh — từ tốc độ, độ chính xác đến khả năng ứng dụng và chia sẻ dữ liệu. Đây chính là lý do ngày càng nhiều doanh nghiệp xây dựng chuyển đổi sang giải pháp này để nâng cao hiệu quả và tối ưu nguồn lực.

Kết luận

Mô hình 3D bằng UAV không chỉ là công cụ đo đạc hiện đại mà còn là nền tảng quan trọng trong chiến lược chuyển đổi số của ngành xây dựng. Với khả năng thu thập dữ liệu nhanh, chính xác và trực quan, UAV giúp doanh nghiệp tối ưu toàn bộ quy trình — từ khảo sát, thiết kế, giám sát tiến độ đến quản lý tài sản sau thi công.

Trong bối cảnh cạnh tranh ngày càng khốc liệt, việc đầu tư vào công nghệ UAV hoặc hợp tác với đơn vị chuyên nghiệp như 3DScan sẽ mang lại lợi thế lớn: rút ngắn thời gian thực hiện dự án, giảm chi phí và nâng cao chất lượng quản lý công trình. Đây chính là bước đi chiến lược giúp doanh nghiệp xây dựng bắt kịp xu thế số hóa, tiến tới mô hình quản lý thông minh và bền vững.
