Scan to BIM là gì?

Scan to BIM (quét thực tế chuyển đổi sang mô hình BIM) là quy trình kết hợp giữa công nghệ quét Laser 3D và mô hình thông tin công trình (BIM), nhằm số hóa toàn bộ hiện trạng của công trình hoặc hạ tầng.

Thông qua thiết bị quét laser hiện đại, hệ thống sẽ thu thập hàng triệu điểm dữ liệu trong không gian thực, tạo thành đám mây điểm (point cloud) thể hiện chính xác kích thước, hình dạng và vị trí của từng chi tiết trong công trình.

Sau đó, dữ liệu này được xử lý và dựng lại thành mô hình BIM 3D trên phần mềm chuyên dụng như Autodesk Revit, ArchiCAD, Navisworks… Mô hình này không chỉ chứa thông tin hình học mà còn lưu trữ dữ liệu kỹ thuật — giúp kỹ sư, nhà thầu và chủ đầu tư dễ dàng phân tích, kiểm tra, thiết kế hoặc cải tạo công trình.

Nhờ ứng dụng Scan to BIM, doanh nghiệp có thể:

• Hiểu rõ hiện trạng thực tế trước khi bắt đầu dự án.
• So sánh sai lệch giữa thiết kế và thi công một cách trực quan.
• Tối ưu quá trình lên kế hoạch cải tạo hoặc mở rộng công trình.
• Tiến tới chuyển đổi số toàn diện trong lĩnh vực khảo sát và quản lý xây dựng.

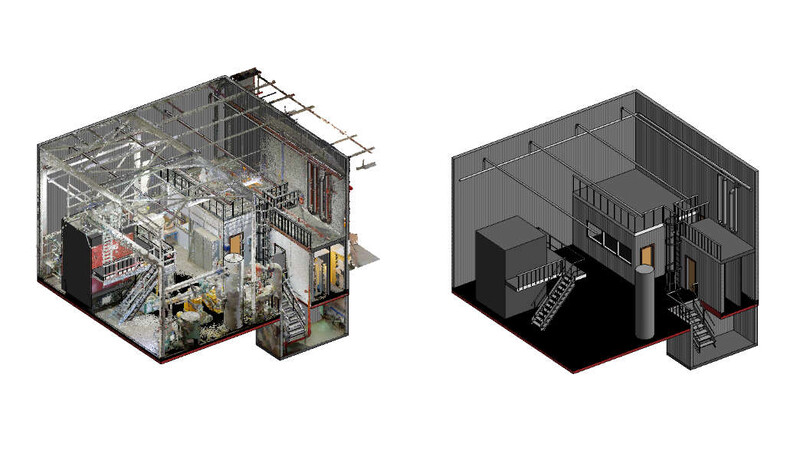

Quy trình thực hiện Scan to BIM

Để tạo ra mô hình BIM chính xác từ dữ liệu thực tế, quy trình Scan to BIM được triển khai qua ba giai đoạn chính, kết hợp giữa công nghệ quét laser hiện đại và phần mềm mô hình hóa chuyên sâu.

Quét hiện trạng công trình

Kỹ sư sử dụng máy quét Laser 3D hoặc drone cảm biến LiDAR để thu thập hàng triệu điểm dữ liệu không gian, ghi nhận chính xác hình dáng, vị trí và kích thước của toàn bộ công trình. Kết quả thu được là đám mây điểm (point cloud) có độ chi tiết cao, phản ánh trung thực hiện trạng thực tế.

Xem thêm: Các mức độ LOD trong số hoá mô hình BIM và vai trò của TLS trong đảm bảo độ chính xác

Xử lý dữ liệu quét

Sau khi hoàn tất quá trình quét, dữ liệu được lọc nhiễu, căn chỉnh tọa độ và hợp nhất để tạo thành mô hình đám mây điểm 3D hoàn chỉnh. Giai đoạn này yêu cầu phần mềm chuyên dụng để đảm bảo độ chính xác và tính toàn vẹn của dữ liệu.

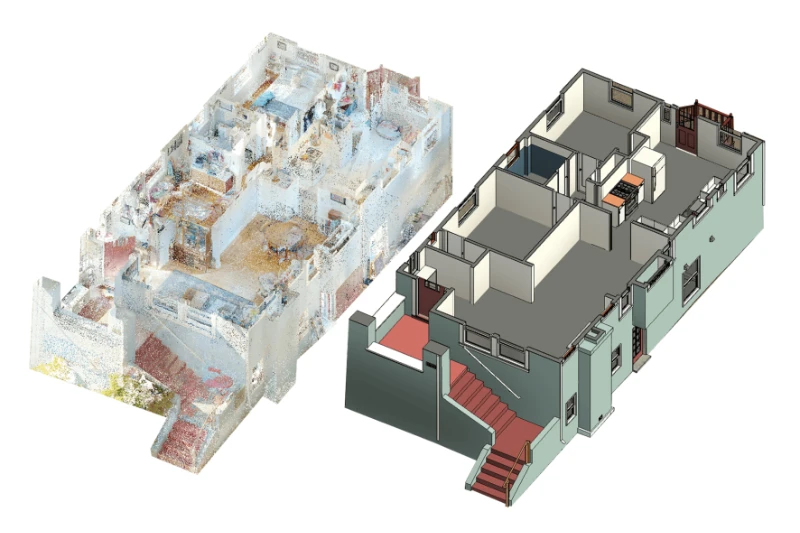

Chuyển đổi sang mô hình BIM

Dữ liệu đám mây điểm được nhập vào các phần mềm BIM như Autodesk Revit, Navisworks, ArchiCAD…, nơi kỹ sư tiến hành tái tạo mô hình kỹ thuật số 3D. Mô hình này có thể được đo đạc, phân tích và chỉnh sửa, hỗ trợ đắc lực cho quá trình thiết kế, cải tạo và quản lý vận hành công trình.

Lợi ích vượt trội của Scan to BIM

Công nghệ Scan to BIM không chỉ thay đổi cách thức khảo sát và thiết kế công trình, mà còn mang lại nhiều giá trị thực tiễn cho doanh nghiệp xây dựng, tư vấn thiết kế và chủ đầu tư. Dưới đây là những ưu điểm nổi bật khiến phương pháp này ngày càng được ứng dụng rộng rãi.

Độ chính xác cao

Nhờ sử dụng công nghệ quét Laser 3D, dữ liệu hiện trạng được thu thập với độ chính xác tới từng milimet, giúp kỹ sư dễ dàng phát hiện sai lệch so với bản vẽ thiết kế ban đầu. Điều này giúp hạn chế rủi ro thi công, giảm thiểu sai số và tránh phát sinh chi phí sửa đổi sau này.

Tiết kiệm thời gian và chi phí

Thay vì mất nhiều ngày cho các phép đo thủ công, Scan to BIM cho phép quét toàn bộ công trình chỉ trong vài giờ. Dữ liệu được xử lý và mô hình hóa nhanh chóng, giúp rút ngắn tiến độ khảo sát và giảm chi phí nhân công, thiết bị đáng kể.

Hỗ trợ thiết kế và cải tạo công trình

Từ dữ liệu thực tế, kỹ sư có thể tái tạo mô hình BIM chính xác của công trình hiện hữu. Điều này giúp việc thiết kế cải tạo, mở rộng hoặc mô phỏng phương án thi công trở nên dễ dàng, trực quan và đáng tin cậy hơn nhiều so với phương pháp truyền thống.

Nâng cao hiệu quả quản lý dự án

Khi dữ liệu 3D được tích hợp trực tiếp vào hệ thống BIM, doanh nghiệp có thể theo dõi tiến độ, khối lượng, chi phí và các thay đổi kỹ thuật theo thời gian thực. Nhờ đó, việc quản lý và ra quyết định trở nên linh hoạt, nhanh chóng và hiệu quả hơn.

Hoạt động chính trong quy trình Scan to BIM

Một dự án Scan to BIM điển hình thường bao gồm các bước chuyên môn sau:

• Lập kế hoạch khảo sát: Xác định phạm vi, mục tiêu và cấp độ chi tiết cần đạt (LOD).
• Đặt trạm quét & hiệu chuẩn: Căn chỉnh tọa độ, chọn vị trí quét để tránh điểm mù.
• Thu thập dữ liệu đám mây điểm: Quét toàn bộ khu vực cần khảo sát, đảm bảo chồng lấn 20–30% giữa các vị trí.
• Xử lý dữ liệu: Gộp, lọc nhiễu, căn chỉnh trạm, tạo file đám mây điểm chuẩn hóa (*.rcs, *.e57, .pts).
• Dựng mô hình BIM 3D: Sử dụng Revit hoặc phần mềm tương tự để mô phỏng cấu trúc, vật liệu, hệ thống kỹ thuật (MEP).
• Kiểm tra và so sánh: Đối chiếu mô hình với bản vẽ thiết kế để phát hiện sai lệch, điều chỉnh và xuất báo cáo.
• Bàn giao dữ liệu số: Xuất file BIM theo yêu cầu (IFC, RVT, DWG) phục vụ thiết kế, thi công, vận hành.

Nhờ chuỗi hoạt động này, toàn bộ thông tin công trình được số hóa đồng bộ, chính xác, giúp giảm rủi ro khi cải tạo, bảo trì hoặc mở rộng.

Scan to BIM phù hợp với những lĩnh vực nào?

Công nghệ Scan to BIM hiện được ứng dụng đa dạng trong các lĩnh vực xây dựng, công nghiệp và hạ tầng, tùy theo đặc thù dự án:

Công trình dân dụng & thương mại

• Khảo sát hiện trạng nhà ở, chung cư, trung tâm thương mại, khách sạn.
• Hỗ trợ thiết kế cải tạo nội thất, kiểm tra độ lệch tường – sàn – cột.
• Mô hình hóa MEP để phát hiện xung đột giữa hệ thống điện nước, HVAC.

Nhà xưởng & công nghiệp

• Quét cấu trúc thép, bồn chứa, hệ thống ống dẫn, dây chuyền sản xuất.
• Tạo mô hình BIM phục vụ bố trí thiết bị, mở rộng dây chuyền hoặc kiểm tra biến dạng sau vận hành.
• Hỗ trợ kiểm tra an toàn công nghiệp và quản lý tài sản cố định (Asset Management).

Công trình hạ tầng kỹ thuật

• Quét cầu, cống, đường hầm, ga tàu, hệ thống thoát nước hoặc cáp ngầm.
• Phân tích biến dạng kết cấu, kiểm tra độ võng hoặc sụt lún theo thời gian.
• Dữ liệu mô hình phục vụ lập bản đồ địa hình, quy hoạch đô thị thông minh.

Bảo tồn và phục dựng di sản

• Ghi nhận chi tiết kiến trúc cổ, hoa văn, bề mặt công trình để phục dựng chính xác.
• Bảo tồn di tích, đền chùa, nhà thờ cổ bằng mô hình BIM số hóa 3D.
• Lưu trữ dữ liệu phục vụ nghiên cứu và du lịch thực tế ảo (VR/AR).

Bảng so sánh Scan to BIM và đo truyền thống

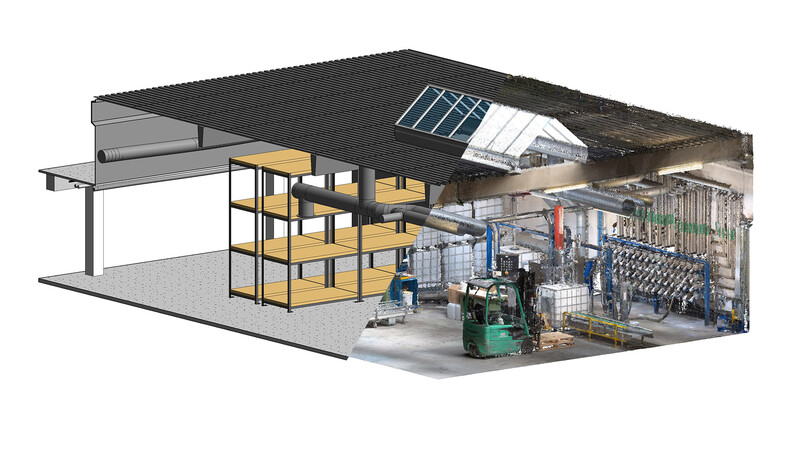

Ứng dụng Scan to BIM trong thực tế

Trong bối cảnh ngành xây dựng hướng đến chuyển đổi số toàn diện, công nghệ Scan to BIM ngày càng được ứng dụng rộng rãi nhờ khả năng cung cấp dữ liệu chính xác và mô hình trực quan, hỗ trợ hiệu quả cho nhiều giai đoạn của dự án. Dưới đây là những ứng dụng phổ biến nhất hiện nay:

• Khảo sát hiện trạng công trình: Quét và ghi nhận toàn bộ cấu trúc công trình (tường, sàn, cột, dầm, hệ thống kỹ thuật...) giúp thiết kế và mô phỏng chính xác hơn.
• Cải tạo và mở rộng công trình: Hỗ trợ đánh giá hiện trạng, tránh va chạm kỹ thuật khi cải tạo hoặc mở rộng tòa nhà, nhà xưởng.

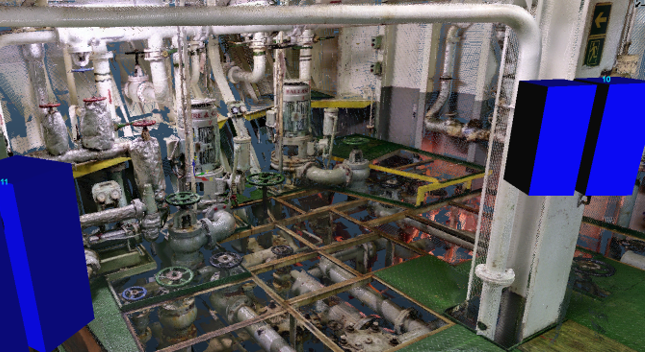

• Kiểm tra và nghiệm thu: So sánh mô hình thực tế với bản vẽ thiết kế để phát hiện sai lệch, phục vụ công tác nghiệm thu, đảm bảo chất lượng thi công.
• Lưu trữ và quản lý dữ liệu số: Dữ liệu quét được dùng để xây dựng mô hình BIM phục vụ bảo trì, sửa chữa và quản lý vận hành công trình lâu dài.

Nhờ đó, Scan to BIM không chỉ giúp rút ngắn thời gian triển khai mà còn nâng cao hiệu quả quản lý, giảm rủi ro và tối ưu chi phí cho doanh nghiệp trong mọi giai đoạn dự án.

Liên hệ 3DScan – Giải pháp Laser Scan 3D tối ưu cho dự án của bạn

Bạn đang tìm kiếm giải pháp khảo sát địa hình 3D, tiết kiệm thời gian và chi phí cho các dự án xây dựng, hạ tầng hay cải tạo công trình? Dịch vụ Laser Scan 3D của 3DScan cung cấp giải pháp toàn diện từ khảo sát hiện trường, xử lý dữ liệu đến tích hợp mô hình 3D trực quan.

Với đội ngũ kỹ sư giàu kinh nghiệm, thiết bị máy quét Laser 3D hiện đại và phần mềm chuyên dụng, 3DScan giúp bạn:

• Thu thập dữ liệu chính xác đến từng milimet, giảm thiểu sai số so với phương pháp truyền thống.
• Rút ngắn thời gian khảo sát từ nhiều ngày xuống chỉ còn vài giờ, tiết kiệm chi phí nhân công và thiết bị.
• Tạo mô hình 3D trực quan, dễ dàng phân tích, lập kế hoạch cải tạo hoặc mở rộng công trình.
• Hỗ trợ quản lý dự án hiệu quả nhờ dữ liệu đồng bộ giữa các bộ phận và tích hợp với BIM, Revit, AutoCAD.

Kết luận

Scan to BIM không chỉ là xu hướng mà còn là giải pháp tất yếu trong quá trình số hóa ngành xây dựng. Với độ chính xác cao, tốc độ nhanh và khả năng quản lý đồng bộ, công nghệ này giúp doanh nghiệp tối ưu chi phí, nâng cao hiệu quả và sẵn sàng bắt nhịp với chuẩn quốc tế.

Liên hệ ngay với 3DScan để được tư vấn chi tiết và trải nghiệm dịch vụ Scan to BIM chuyên nghiệp, giúp bạn kiểm soát dự án dễ dàng và hiệu quả hơn!

Câu hỏi thường gặp về Scan to BIM
