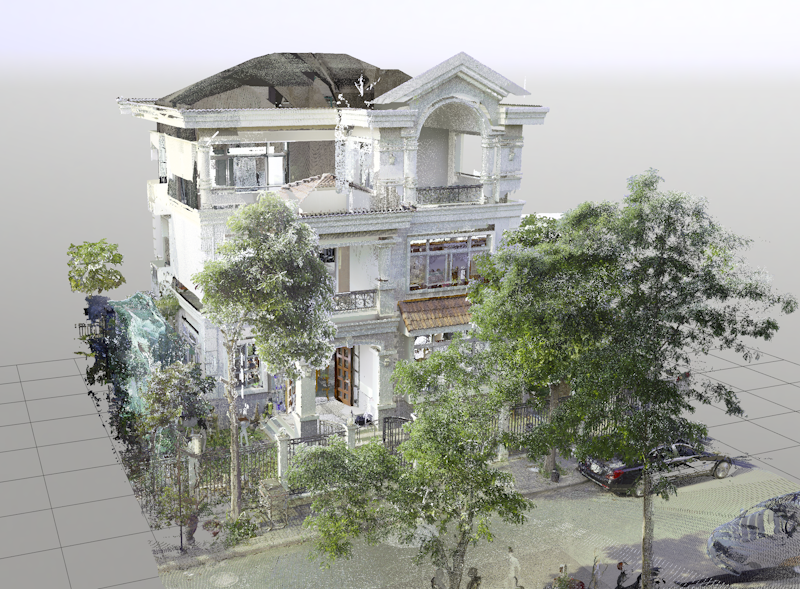

Laser Scan 3D đang trở thành lựa chọn hàng đầu tại Việt Nam cho công tác khảo sát hiện trạng và lập bản vẽ hoàn công. Với khả năng thu thập hàng triệu điểm/giây tạo thành đám mây điểm (point cloud) mật độ cao, giải pháp này giúp rút ngắn đáng kể thời gian hiện trường, đảm bảo dữ liệu đầy đủ để dựng CAD/BIM, đồng thời giảm rủi ro phải quay lại công trình.

1) Lợi ích cốt lõi của Laser Scan 3D trong khảo sát hiện trạng

• Tốc độ: Quét trọn không gian theo từng trạm trong 1–3 phút; một sàn hàng trăm m² hoàn thành trong vài giờ thay vì nhiều ngày đo thủ công.
• Dữ liệu đầy đủ: Toàn bộ bề mặt nhìn thấy đều được ghi nhận. Khi phát sinh yêu cầu mới, kỹ sư có thể đo lại trên point cloud mà không cần trở lại hiện trường.
• Nhất quán & truy xuất: Dữ liệu đồng nhất hệ tọa độ; dễ đối chiếu – nghiệm thu – kiểm toán kỹ thuật.
• An toàn & ít gián đoạn: Hạn chế tiếp cận vị trí nguy hiểm, giảm thời gian chiếm dụng mặt bằng của nhà dân, tòa nhà, nhà máy tại Việt Nam.
• Minh chứng số: Point cloud và ảnh màu là “bằng chứng” trực quan cho mọi kích thước/bố trí trên bản vẽ hoàn công.

2) Quy trình chuẩn: từ Laser Scan 3D đến bản vẽ hoàn công

2.1 Khảo sát & lập kế hoạch

Xác định phạm vi khảo sát hiện trạng, mục tiêu độ chính xác/LOD, khu vực khó tiếp cận; lên tuyến quét, vị trí đặt máy, phương án đo mốc để đảm bảo độ phủ và chồng lấn đủ cho đăng ký.

2.2 Thu thập dữ liệu hiện trường

Sử dụng TLS (máy quét cố định) cho độ chính xác cao và SLAM (quét di động) cho hành lang/khu vực dài – hẹp. Mỗi trạm TLS ghi hình học + ảnh màu; SLAM di chuyển liên tục giúp bao phủ nhanh các không gian phức tạp.

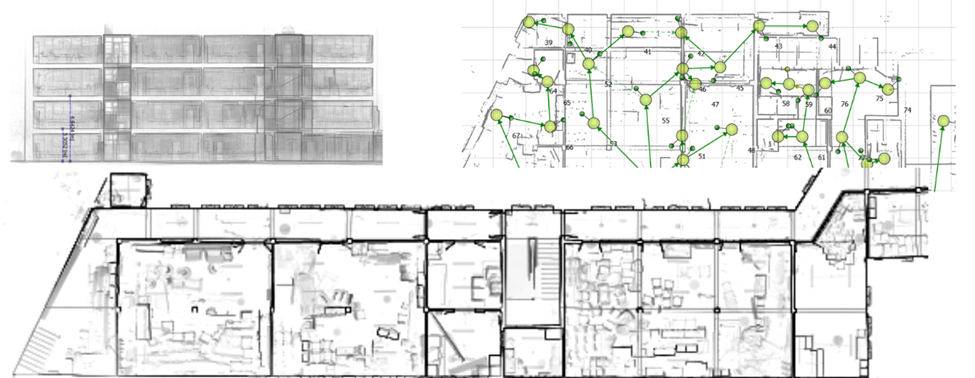

2.3 Đăng ký & xử lý point cloud

Gộp các trạm thành một đám mây điểm duy nhất; lọc nhiễu, cắt vùng không cần thiết, căn chỉnh hệ trục và ràng buộc về hệ tọa độ khi tích hợp với bản đồ/thiết kế tại Việt Nam (VN-2000/UTM khi cần).

2.4 Scan-to-CAD/BIM & xuất bản vẽ hoàn công

Từ point cloud, dựng tường, sàn, dầm, cột, trần, cửa, MEP… theo LOD yêu cầu; xuất bộ bản vẽ mặt bằng – mặt đứng – mặt cắt – chi tiết và bảng kích thước đồng bộ phục vụ nghiệm thu và cải tạo.

3) Hai lợi thế quyết định: Tốc độ & Tính đầy đủ dữ liệu

• Tốc độ: Rút ngắn 50–80% thời gian hiện trường nhờ quét đồng thời toàn bộ bề mặt nhìn thấy; giảm số buổi làm việc và chi phí nhân lực.
• Dữ liệu đầy đủ: Không bỏ sót chi tiết. Khi phát sinh hạng mục mới, kỹ sư có thể truy xuất lại kích thước trên point cloud, tránh phải quay lại công trình – đặc biệt hữu ích với nhà máy đang vận hành hoặc công trình hạn chế tiếp cận tại Việt Nam.

4) Bảng so sánh: Laser Scan 3D vs đo thước truyền thống

5) Kịch bản ứng dụng phổ biến tại Việt Nam

• Nhà dân, tòa nhà nhiều tầng: Lập hồ sơ as-built, kiểm tra sai lệch so với thiết kế, đo bóc cải tạo.
• Nhà xưởng/nhà máy: Quét nhanh trong khung thời gian dừng máy ngắn; dựng MEP để bố trí nâng cấp dây chuyền.
• Khách sạn/trung tâm thương mại: Kiểm kê không gian, đối soát khối lượng hoàn thành; lập bản vẽ mặt bằng – mặt đứng – mặt cắt đồng bộ.
• Hạ tầng kỹ thuật: Cầu, hầm, bãi đỗ xe; đo đạc hình học phục vụ kiểm định, gia cường và cải tạo.

6) Gói bàn giao của 3DSCAN

• Point cloud (E57/PTS/LAZ) đã đăng ký, căn chỉnh hệ trục.
• Ảnh màu gắn với trạm quét và/hoặc panorama.
• Model CAD/BIM (DWG/RVT/IFC) theo LOD yêu cầu.
• Bộ bản vẽ hoàn công (mặt bằng/mặt cắt/mặt đứng/chi tiết) kèm bảng kích thước.
• Báo cáo kỹ thuật (quy trình, tham số quét, sai số đăng ký, hệ tọa độ Việt Nam khi áp dụng).
