Trong bối cảnh các dự án xây dựng ngày càng yêu cầu độ chính xác và tốc độ cao, kiểm định bằng Laser Scan đang trở thành giải pháp tối ưu thay thế phương pháp kiểm tra truyền thống. Với khả năng quét dữ liệu 3D nhanh chóng, độ sai số cực thấp và mô phỏng không gian thực chi tiết, công nghệ này giúp tiết kiệm thời gian, giảm chi phí nhân công và nâng cao độ tin cậy trong công tác giám sát, nghiệm thu công trình. Hãy cùng 3DScan tìm hiểu trong bài viết dưới đây.
Kiểm định bằng Laser Scan là gì? Ưu điểm nổi bật của công nghệ này

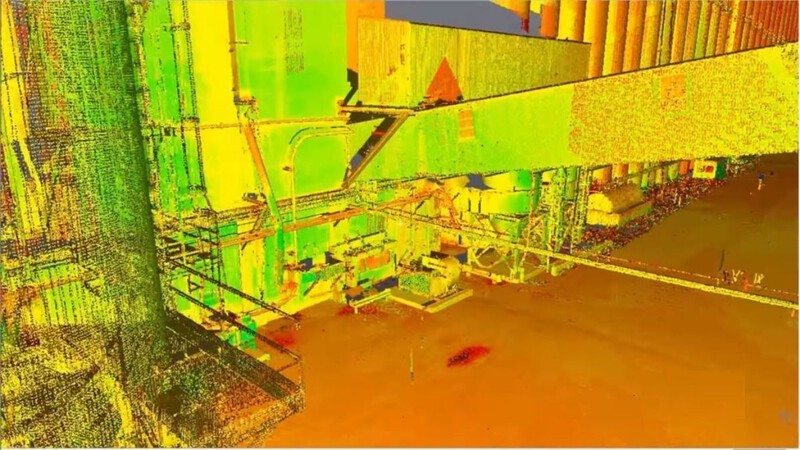

Kiểm định bằng Laser Scan là phương pháp ứng dụng công nghệ quét laser 3D hiện đại để thu thập dữ liệu không gian của công trình với độ chính xác cao. Thiết bị Laser Scanner phát tia laser tới bề mặt vật thể, ghi nhận hàng triệu điểm dữ liệu (point cloud) chỉ trong thời gian ngắn, sau đó xử lý thành mô hình 3D mô phỏng chi tiết hiện trạng thực tế. Từ đó, các kỹ sư có thể dễ dàng kiểm tra, đo đạc và đối chiếu sai lệch so với bản vẽ thiết kế nhằm đánh giá chất lượng, biến dạng hay hư hỏng của kết cấu.
So với các phương pháp kiểm định truyền thống, kiểm định bằng Laser Scan mang lại nhiều ưu điểm vượt trội:
- Tốc độ cao: Quét và thu thập dữ liệu nhanh chóng, giúp rút ngắn đáng kể thời gian khảo sát hiện trường.
- Độ chính xác vượt trội: Sai số chỉ ở mức vài milimet, đáp ứng tiêu chuẩn kỹ thuật khắt khe trong các dự án lớn.
- Dữ liệu trực quan, dễ phân tích: Kết quả được thể hiện bằng mô hình 3D sinh động, giúp các bên liên quan dễ dàng quan sát và đối chiếu.
- Giảm chi phí nhân công: Một nhóm kỹ sư có thể hoàn thành công việc nhanh hơn nhiều so với phương pháp đo thủ công.
- An toàn và linh hoạt: Hạn chế việc phải tiếp cận các khu vực nguy hiểm như mái cao, giàn thép hoặc hầm sâu, đảm bảo an toàn trong quá trình kiểm định.
Nhờ những lợi ích trên, công nghệ kiểm định bằng Laser Scan đang dần trở thành xu hướng tất yếu trong công tác đánh giá, giám sát và quản lý chất lượng công trình hiện nay.
Quy trình kiểm định bằng Laser Scan trong thực tế
Quy trình kiểm định bằng Laser Scan được thực hiện theo các bước bài bản nhằm đảm bảo độ chính xác và tính nhất quán của dữ liệu. Mỗi giai đoạn đều có vai trò quan trọng trong việc phản ánh trung thực hiện trạng công trình và phục vụ công tác phân tích, nghiệm thu.
Khảo sát và lập kế hoạch quét
Trước khi tiến hành, kỹ sư khảo sát hiện trường để xác định khu vực cần kiểm định, vị trí đặt máy và phạm vi quét phù hợp. Việc lập kế hoạch kỹ lưỡng giúp tối ưu góc quét, hạn chế điểm mù và rút ngắn thời gian thực hiện.
Tiến hành quét dữ liệu 3D
Sử dụng thiết bị Laser Scanner 3D để quét toàn bộ bề mặt công trình. Mỗi lần quét có thể ghi nhận hàng triệu điểm dữ liệu (point cloud), tái hiện chính xác hình dáng, kích thước và cấu trúc của công trình trong không gian thực.
Xem thêm: Khảo sát địa hình 3D giúp tăng độ chính xác và tiết kiệm chi phí cho dự án hạ tầng
Xử lý dữ liệu và tạo mô hình 3D
Sau khi thu thập xong, dữ liệu được nhập vào phần mềm chuyên dụng để ghép nối các đám mây điểm, loại bỏ nhiễu và tạo ra mô hình 3D tổng thể. Đây là cơ sở để thực hiện các phép đo và phân tích kỹ thuật.
Phân tích và so sánh sai lệch

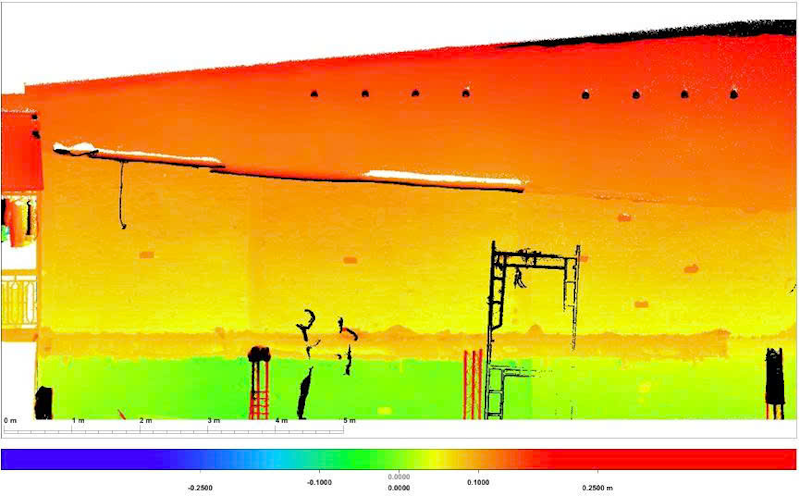

Dữ liệu mô hình được đối chiếu với bản vẽ thiết kế hoặc tiêu chuẩn kỹ thuật để phát hiện sai số, biến dạng hay hư hỏng kết cấu. Các điểm sai lệch được hiển thị trực quan, giúp kỹ sư dễ dàng đánh giá và đưa ra giải pháp khắc phục.
Lập báo cáo kiểm định
Kết quả cuối cùng được tổng hợp thành báo cáo chi tiết gồm bản đồ sai số, hình ảnh trực quan và các nhận xét kỹ thuật. Báo cáo này là cơ sở quan trọng cho quá trình nghiệm thu, bảo trì hoặc cải tạo công trình.
So sánh kiểm định bằng Laser Scan và phương pháp truyền thống
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Nhờ những ưu điểm vượt trội này, kiểm định bằng Laser Scan đang dần trở thành lựa chọn phổ biến trong các dự án quy mô lớn và yêu cầu kỹ thuật cao.
Ứng dụng kiểm định bằng Laser Scan trong các lĩnh vực xây dựng
Trong ngành xây dựng hiện đại, công nghệ kiểm định bằng Laser Scan không chỉ được sử dụng để đo đạc hay giám sát công trình, mà còn đóng vai trò quan trọng trong quá trình quản lý, bảo trì và số hóa dữ liệu kỹ thuật. Nhờ khả năng quét nhanh, thu thập thông tin chính xác và thể hiện không gian thực bằng mô hình 3D, Laser Scan đang được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:
- Kiểm định kết cấu nhà xưởng, tòa nhà cao tầng: Phát hiện sớm các dấu hiệu lún, nghiêng, nứt hoặc biến dạng kết cấu. Dữ liệu quét giúp kỹ sư phân tích chính xác tình trạng công trình, hỗ trợ nghiệm thu, cải tạo hoặc mở rộng một cách an toàn và hiệu quả.
- Khảo sát cầu đường, hạ tầng kỹ thuật: Laser Scan cho phép thu thập thông tin chi tiết về mặt đường, cầu, hầm và các công trình hạ tầng. Từ đó, các đơn vị có thể đánh giá hiện trạng, lên kế hoạch bảo trì, cải tạo hoặc mở rộng dự án dựa trên dữ liệu thực tế.
- Công trình năng lượng và công nghiệp nặng: Được ứng dụng trong việc quét và kiểm định đường ống, bồn chứa, hệ thống cơ điện (MEP) và các kết cấu phức tạp. Công nghệ này giúp phát hiện sai lệch lắp đặt, đảm bảo an toàn và duy trì hiệu suất vận hành thiết bị.
- Công trình di sản, bảo tồn kiến trúc cổ: Laser Scan hỗ trợ ghi lại toàn bộ hình dáng và chi tiết kiến trúc với độ chính xác milimet, phục vụ lưu trữ dữ liệu 3D và phục dựng nguyên trạng trong công tác bảo tồn di sản.
- Dự án BIM và số hóa công trình: Dữ liệu quét được tích hợp trực tiếp vào mô hình BIM (Building Information Modeling), giúp quản lý toàn bộ vòng đời công trình – từ thiết kế, thi công đến vận hành. Ngoài ra, công nghệ này còn hỗ trợ cập nhật bản vẽ “As-built”, đảm bảo tính chính xác và minh bạch cho hồ sơ kỹ thuật.
.jpg)
Xem thêm: Các loại hình ghép dữ liệu Pointcloud
Những yếu tố ảnh hưởng đến chất lượng kiểm định bằng Laser Scan
Độ chính xác và hiệu quả của quá trình kiểm định bằng Laser Scan không chỉ phụ thuộc vào công nghệ, mà còn bị chi phối bởi nhiều yếu tố kỹ thuật và điều kiện thực tế tại hiện trường. Việc kiểm soát tốt các yếu tố này sẽ giúp thu được dữ liệu ổn định, chính xác và phản ánh đúng hiện trạng công trình.
Dưới đây là những yếu tố quan trọng cần lưu ý:
- Chất lượng thiết bị quét: Máy Laser Scanner có độ phân giải cao và phạm vi quét rộng sẽ cho ra dữ liệu chi tiết, giảm thiểu sai số khi dựng mô hình 3D. Việc lựa chọn đúng thiết bị phù hợp với quy mô và đặc điểm công trình là yếu tố then chốt.
- Điều kiện môi trường khi quét: Các yếu tố như ánh sáng mạnh, bụi, độ ẩm hoặc bề mặt phản quang có thể ảnh hưởng đến quá trình thu nhận tia laser. Cần kiểm soát môi trường làm việc và chọn thời điểm quét phù hợp để đảm bảo chất lượng dữ liệu.
- Vị trí đặt máy và góc quét: Bố trí vị trí máy quét hợp lý giúp bao phủ toàn bộ khu vực khảo sát, hạn chế điểm mù và trùng dữ liệu. Việc lựa chọn góc quét phù hợp còn giúp mô hình 3D thu được liền mạch và chính xác hơn.
- Kinh nghiệm của kỹ sư vận hành: Tay nghề và kinh nghiệm thực tế của người vận hành có ảnh hưởng trực tiếp đến chất lượng kiểm định. Kỹ sư cần hiểu rõ nguyên lý hoạt động của thiết bị, cách thiết lập thông số và xử lý tình huống tại hiện trường.
- Phần mềm xử lý và hiệu chỉnh dữ liệu: Sau khi quét, dữ liệu cần được xử lý bằng các phần mềm chuyên dụng để ghép nối, loại bỏ nhiễu và hiệu chỉnh sai lệch. Công cụ mạnh và quy trình chuẩn giúp tạo ra mô hình 3D chính xác, đạt tiêu chuẩn kỹ thuật kiểm định.
Kết luận
Kiểm định bằng Laser Scan không chỉ giúp tiết kiệm thời gian, giảm chi phí và nâng cao độ chính xác mà còn mở ra hướng đi mới cho công tác quản lý, giám sát và số hóa công trình. Việc áp dụng công nghệ này góp phần đảm bảo chất lượng thi công, kéo dài tuổi thọ công trình và thúc đẩy quá trình chuyển đổi số trong ngành xây dựng hiện đại. Liên hệ ngay 3DScan để được tư vấn giải pháp phù hợp và báo giá chi tiết cho công trình của bạn!
